Пристрій для завантаження шахтної печи
Формула / Реферат

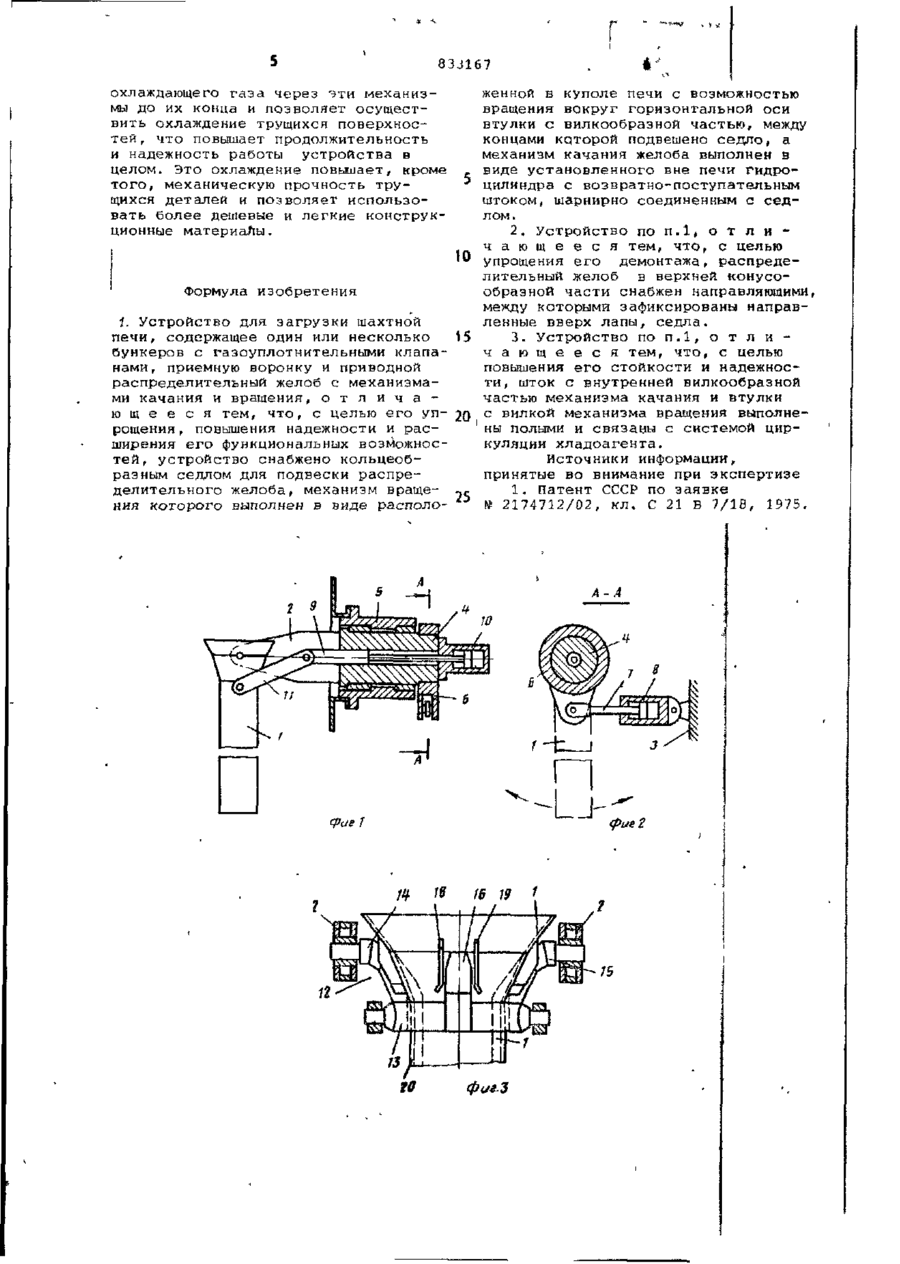

1. Устройство для загрузки шахтной печи, содержащее один или несколько бункеров с газоуплотнительными клапанами, приемную воронку и приводной распределительный желоб с механизмами качания и вращения, отличающееся тем, что, с целью его упрощения, повышения надежности и расширения его функциональных возможностей, устройство снабжено кольцеобразным седлом для подвески распределительного желоба, механизм вращения которого выполнен в виде расположенной в куполе печи с возможностью враще-ния вокруг горизонтальной оси втулки с вилкообразной частью, между концами которой подвешено седло, а механизм качания желоба выполнен в виде установленного вне печи гидроцилиндра с возвратно-поступательным штоком, шарнирно соединенным с седлом.
2. Устройство по п.1, отличающееся тем, что, с целью упрощения его демонтажа, распределительный желоб в верхней конусообразной части снабжен направляющими, между которыми зафиксированы направленные вверх лапы, седла.
3. Устройство по п.1, отличающееся тем, что, с целью повышения его стойкости и надежности, шток с внутренней вилкообразной частью механизма качания и втулки с вилкой механизма вращения выполнены полыми и связаны с системой циркуляции хладоагента.
Текст
Союз Советских Социалистических Республик ЕТЕНИЯ
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for charging of shaft furnace
Назва патенту російськоюУстройство для загрузки шахтной печи
МПК / Мітки
МПК: C21B 7/18
Мітки: шахтної, печі, пристрій, завантаження
