Сівалка

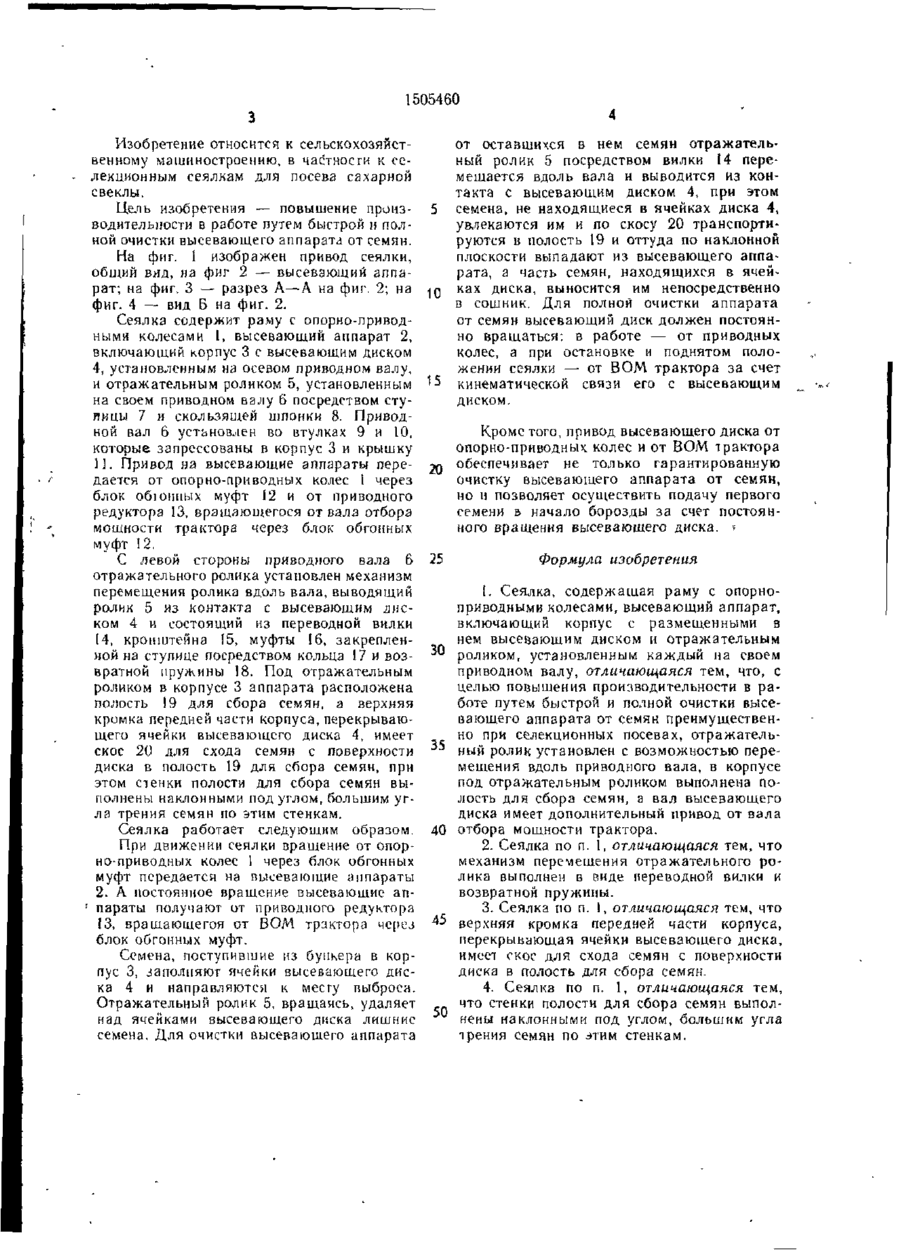

Изобретение относится к области сельскохозяйственного машиностроения, в част ности к селекционным сеялкам Цель — повышение производительности в работе путем быстрой и полной очистки высевающего аппарата от семян. Высевающий аппарат, содержащий высевающий диск 4 и отражательный ролик 5, установленные каждый на своем приводном валу, имеет привод от опорно-приводных колес и от вала отбора мощности трактора, что обеспечивает постоянное вращение высевающему диску Кроме того, отражательный ролик 5 выводится из контакта с высевающим диском 4 посредством механизма, включающего переводную вилку, кронштейн, муфту 16 и возвратную пружину 18 Под отражательным роликом в корпусе аппарата расположена полость для сбора семян, а передняя кромка корпуса аппарата имеет скос для схода семян с поверхности диска 4 в полость 3 з п ф-лы, 4 ил. сд о OS Фиг з 1505460 Изобретение относится к сельскохозяйственному машиностроению, в частности к селекционным сеялкам для посева сахарной свеклы. Цель изобретения — повышение производительности в работе путем быстрой и полной очистки высевающего аппарата от семян. На фиг. 1 изображен привод сеялки, общий вид, на фиг 2 — высевающий аппарат; на фиг, 3 — разрез А—Л на фиг. 2; на фиг. 4 — вид Б на фиг. 2. Сеялка содержит раму с опорно-приводными колесами 1, высевающий аппарат 2, включающий корпус 3 с высевающим диском 4, установленным на осевом приводном валу, и отражательным роликом 5, установленным на своем приводном валу 6 посредством ступицы 7 и скользящей шпонки 8. Приводной вал 6 установлен во втулках 9 и 10, которые запрессованы в корпус 3 и крышку П. Привод на высевающие аппараты передается от опорно-приводных колес 1 через блок обюнпых муфт 12 и от приводного редуктора 13, вращающегося от вала отбора мощности трактора через блок обгонных муфт 12. С левой стороны приводного вала 6 отражательного ролика установлен механизм перемещения ролика вдоль вала, выводящий ролик 5 из Контакта с высевающим лиском 4 и состоящий из переводной вилки 14, кронштейна 15, муфты 16, закрепленной на ступице посредством кольца 17 и возвратной пружины 18. Под отражательным роликом в корпусе 3 аппарата расположена полость 19 для сбора семян, а верхняя кримка передней части корпуса, перекрывающего ячейки высевающего диска 4, имеет скос 20 для схода семян с поверхности диска в полость 19 для сбора семян, при этом стенки полости для сбора семян выполнены наклонными под углом, большим угла трения семян по этим стенкам. Сеялка работает следующим образом. При движении сеялки вращение от опорно-приводных колес 1 через блок обгонных муфт передается на высевающие аппараты 2. А постоянное вращение высевающие ап' параты получают от приводного редуктора !3, вращающегоя от ВОМ трактора через блок обгонных муфт. Семена, поступившие из бункера в корпус 3, заполняют ячейки высевающего диска 4 и направляются к месту выброса. Отражательный ролик 5, вращаясь, удаляет над ячейками высевающего диска лишние семена. Для очистки высевающего аппарата от оставшихся в нем семян отражательный ролик 5 посредством вилки 14 перемещается вдоль вала и выводится из контакта с высевающим диском 4, при этом 5 семена, не находящиеся в ячейках диска 4, увлекаются им и по скосу 20 транспортируются в полость 19 и оттуда по наклонной плоскости выпадают из высевающего аппарата, а часть семян, находящихся в ячей10 ках диска, выносится им непосредственно в сошник. Для полной очистки аппарата от семян высевающий диск должен постоянно вращаться: в работе — от приводных колес, а при остановке и поднятом положении сеялки — от ВОМ трактора за счет 15 кинематической связи его с высевающим диском. Кроме того, привод высевающего диска от опорно-приводных колес и от ВОМ трактора 20 обеспечивает не только гарантированную очистку высевающего аппарата от семян, но и позволяет осуществить подачу первого семени ь начало борозды за счет постоянного вращения высевающего диска. * 25 30 35 40 45 50 Формула изобретения 1. Сеялка, содержащая раму с опорноприводными колесами, высевающий аппарат, включающий корпус с размещенными в нем высевающим диском и отражательным роликом, установленным каждый на своем приводном валу, отличающаяся тем, что, с целью повышения производительности в работе путем быстрой и полной очистки высевающего аппарата от семян преимущественно при селекционных посевах, отражательный ролик установлен с возможностью перемещения вдоль приводного вала, в корпусе под отражательным роликом выполнена полость для сбора семян, а вал высевающего диска имеет дополнительный привод от вала отбора мощности трактора. 2. Сеялка по п. 1, отличающаяся тем, что механизм перемещения отражательного ролика выполнен в виде переводной вилки и возвратной пружины. 3. Сеялка по п. 1, отличающаяся тем, что верхняя кромка передней части корпуса, перекрывающая ячейки высевающего диска, имеет скос для схода семян с поверхности диска в полость для сбора семян. 4. Сеялка по п. 1, отличающаяся тем, что стенки полости для сбора семян выполнены наклонными под углом, большим угла трения семян по этим стенкам. 1505460 80M 13 Фиг і го Фи є А Фиг г Составитель А Чистякова PeлdKтopH Рогулич Техред И Верес Корректор О Кр
