Установка для очистки води
Номер патенту: 86464
Опубліковано: 27.04.2009
Автори: Котельчук Андрій Леонідович, Рубан Оксана Валентинівна, Хоружий Петро Данилович, Колесник Микола Миколайович, Чарний Дмитро Володимирович, Чорнокозинський Аркадій Васильович, Хомутецька Тетяна Петрівна
Формула / Реферат
Установка для очистки води, яка містить дві технологічні колони для флотації стоків і для тонкого очищення води, що мають конусні днища для збирання осаду, пристрій для збирання і відведення флотошламу, трубопроводи для подачі вихідної рідини, відведення очищеної води та скидання осаду, яка відрізняється тим, що додатково містить біофільтр з жорстким блочним завантаженням і освітлювальний фільтр з плаваючим фільтрувальним завантаженням.
Текст

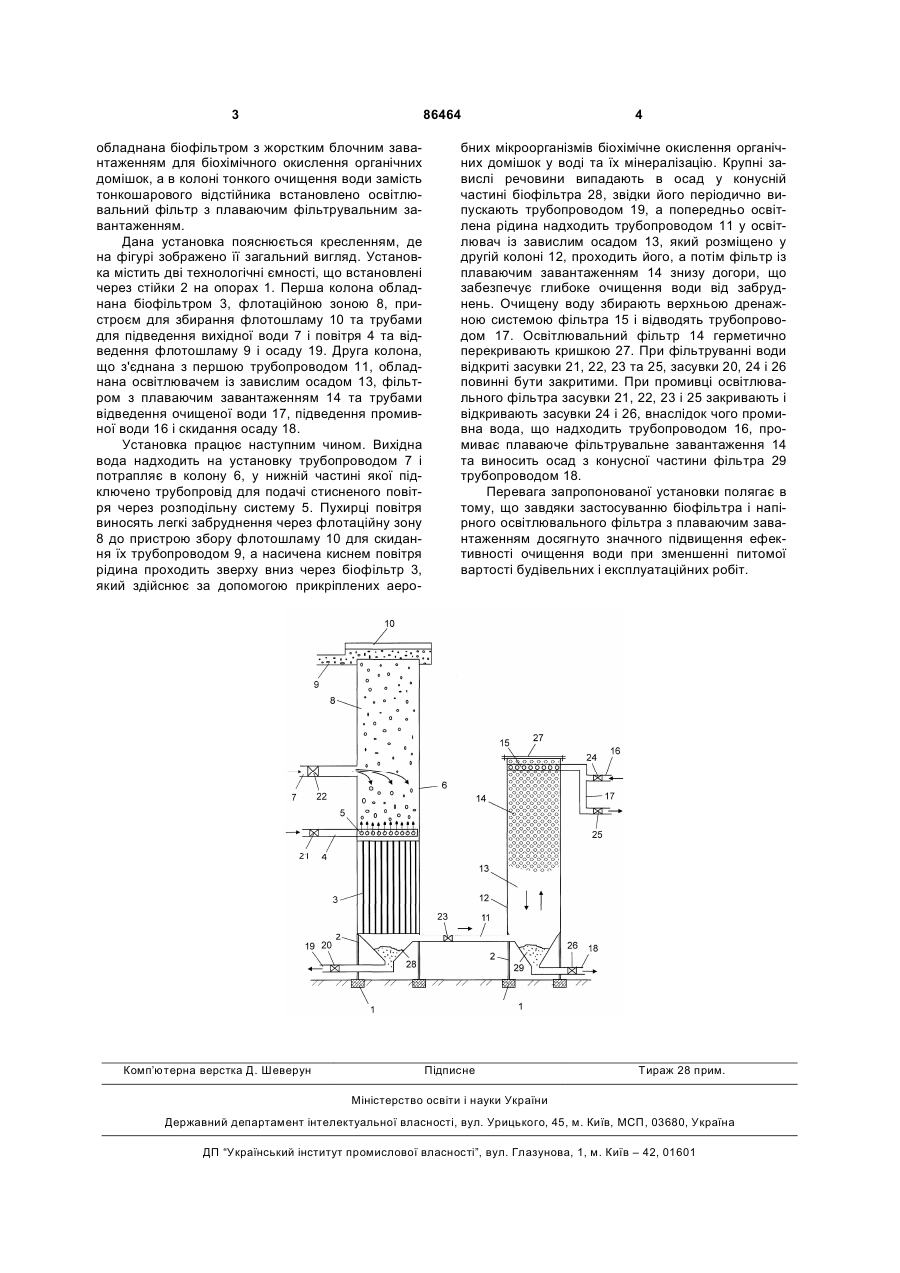

Установка для очистки води, яка містить дві технологічні колони для флотації стоків і для тонкого очищення води, що мають конусні днища для збирання осаду, пристрій для збирання і відведення флотошламу, трубопроводи для подачі вихідної рідини, відведення очищеної води та скидання осаду, яка відрізняється тим, що додатково містить біофільтр з жорстким блочним завантаженням і освітлювальний фільтр з плаваючим фільтрувальним завантаженням. Цей винахід належить до водного господарства, а переважно до техніки очищення природних та доочищення стічних вод. Він може бути використаний в системах промислового, комунального та сільськогосподарського водопостачання і водовідведення. Відома технологія очищення стічних вод на біофільтрах з рециркуляцією очищеної води, що описана в підручнику Ковальчука В.А. "Очистка стічних вод." - Рівне: ВАТ "Рівненська друкарня", 2002, рис. 9.8 на ст. 232, містить біофільтр з аераційним пристроєм, насос для рециркуляції очищеної рідини, а також труби для вихідної, очищеної та рециркуляційної води і скидання надлишкової біоплівки. Недоліками цієї споруди є: невелика ефективність очистки, що вимагає необхідності застосування додаткових споруд для доочистки води; неможливість видалення жирів, нафтопродуктів та інших плаваючих забруднень; великі експлуатаційні витрати. Найближчим аналогом по технічній суті є флотатор-відстійник для очищення стічних вод, описа ний в патенті Російської Федерації "Флотаторотстойник" C02F1/24 від 2002.05.10, №2000109397/12 авторів Зарубіна М.П., Зарубіна С.М. і Зарубіна Д.М., що є комплексним апаратом у вигляді з'єднаних ємностей, які утворені двома технологічними колонами для флотації стоків і для тонкого очищення води та сполучені між собою через відстійник, виготовлений у вигляді паралелепіпеда з конусним днищем для збирання осаду. Недоліками цієї установки є: невелика ефективність очищення вихідної води, оскільки у цій технології використані лише два технологічні процеси водоочищення - флотація і відстоювання, відсутні біологічна очистка та фільтрація, що унеможливлює скидання очищених стічних вод у природні водойми. В основу винаходу поставлено задачу у флотаторі-відстійнику шляхом заміни малоефективних елементів і обладнання новими забезпечити глибоке очищення рідини при значному зменшенні будівельних та експлуатаційних витрат. Поставлена задача вирішена тим, що у флотаторі-відстійнику флотаційна колона додатково (19) UA (11) 86464 (13) (21) a200706044 (22) 31.05.2007 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ХОРУЖИЙ ПЕТРО ДАНИЛОВИЧ, UA, ЧАРНИЙ ДМИТРО ВОЛОДИМИРОВИЧ, UA, ХОМУТЕЦЬКА ТЕТЯНА ПЕТРІВНА, UA, КОЛЕСНИК МИКОЛА МИКОЛАЙОВИЧ, UA, КОТЕЛЬЧУК АНДРІЙ ЛЕОНІДОВИЧ, UA, РУБАН ОКСАНА ВАЛЕНТИНІВНА, UA, ЧОРНОКОЗИНСЬКИЙ АРКАДІЙ ВАСИЛЬОВИЧ, UA (73) ІНСТИТУТ ГІДРОТЕХНІКИ І МЕЛІОРАЦІЇ УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК, UA (56) UA 77608, 15.12.2006, C2 SU 981252, 15.12.1982, A1 C2 1 3 86464 обладнана біофільтром з жорстким блочним завантаженням для біохімічного окислення органічних домішок, а в колоні тонкого очищення води замість тонкошарового відстійника встановлено освітлювальний фільтр з плаваючим фільтрувальним завантаженням. Дана установка пояснюється кресленням, де на фігурі зображено її загальний вигляд. Установка містить дві технологічні ємності, що встановлені через стійки 2 на опорах 1. Перша колона обладнана біофільтром 3, флотаційною зоною 8, пристроєм для збирання флотошламу 10 та трубами для підведення вихідної води 7 і повітря 4 та відведення флотошламу 9 і осаду 19. Друга колона, що з'єднана з першою трубопроводом 11, обладнана освітлювачем із завислим осадом 13, фільтром з плаваючим завантаженням 14 та трубами відведення очищеної води 17, підведення промивної води 16 і скидання осаду 18. Установка працює наступним чином. Вихідна вода надходить на установку трубопроводом 7 і потрапляє в колону 6, у нижній частині якої підключено трубопровід для подачі стисненого повітря через розподільну систему 5. Пухирці повітря виносять легкі забруднення через флотаційну зону 8 до пристрою збору флотошламу 10 для скидання їх трубопроводом 9, а насичена киснем повітря рідина проходить зверху вниз через біофільтр 3, який здійснює за допомогою прикріплених аеро Комп’ютерна верстка Д. Шеверун 4 бних мікроорганізмів біохімічне окислення органічних домішок у воді та їх мінералізацію. Крупні завислі речовини випадають в осад у конусній частині біофільтра 28, звідки його періодично випускають трубопроводом 19, а попередньо освітлена рідина надходить трубопроводом 11 у освітлювач із завислим осадом 13, який розміщено у другій колоні 12, проходить його, а потім фільтр із плаваючим завантаженням 14 знизу догори, що забезпечує глибоке очищення води від забруднень. Очищену воду збирають верхньою дренажною системою фільтра 15 і відводять трубопроводом 17. Освітлювальний фільтр 14 герметично перекривають кришкою 27. При фільтруванні води відкриті засувки 21, 22, 23 та 25, засувки 20, 24 і 26 повинні бути закритими. При промивці освітлювального фільтра засувки 21, 22, 23 і 25 закривають і відкривають засувки 24 і 26, внаслідок чого промивна вода, що надходить трубопроводом 16, промиває плаваюче фільтрувальне завантаження 14 та виносить осад з конусної частини фільтра 29 трубопроводом 18. Перевага запропонованої установки полягає в тому, що завдяки застосуванню біофільтра і напірного освітлювального фільтра з плаваючим завантаженням досягнуто значного підвищення ефективності очищення води при зменшенні питомої вартості будівельних і експлуатаційних робіт. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for water treatment
Автори англійськоюKhoruzhyi Petro Danylovych, Charnyi Dmytro Volodymyrovych, Khomutetska Tetiana Petrivna, Kolesnyk Mykola Mykoaliovych, Kotelchuk Andrii Leonidovych, Ruban Oksana Valentynivna, Chornokozynskyi Arkadii Vasyliovych
Назва патенту російськоюУстановка для очистки воды
Автори російськоюХоружий Петр Данилович, Чарный Дмитрий Владимирович, Хомутецкая Татьяна Петровна, Колесник Николай Николаевич, Котельчук Андрей Леонидович, Рубан Оксана Валентиновна, Чернокозинский Аркадий Васильевич
МПК / Мітки
МПК: C02F 1/24, B01D 21/00, B01D 24/16, C02F 11/04, C02F 3/06
Мітки: води, установка, очистки
