Спосіб складання деталей типу вал-втулка та пристрій для його реалізації

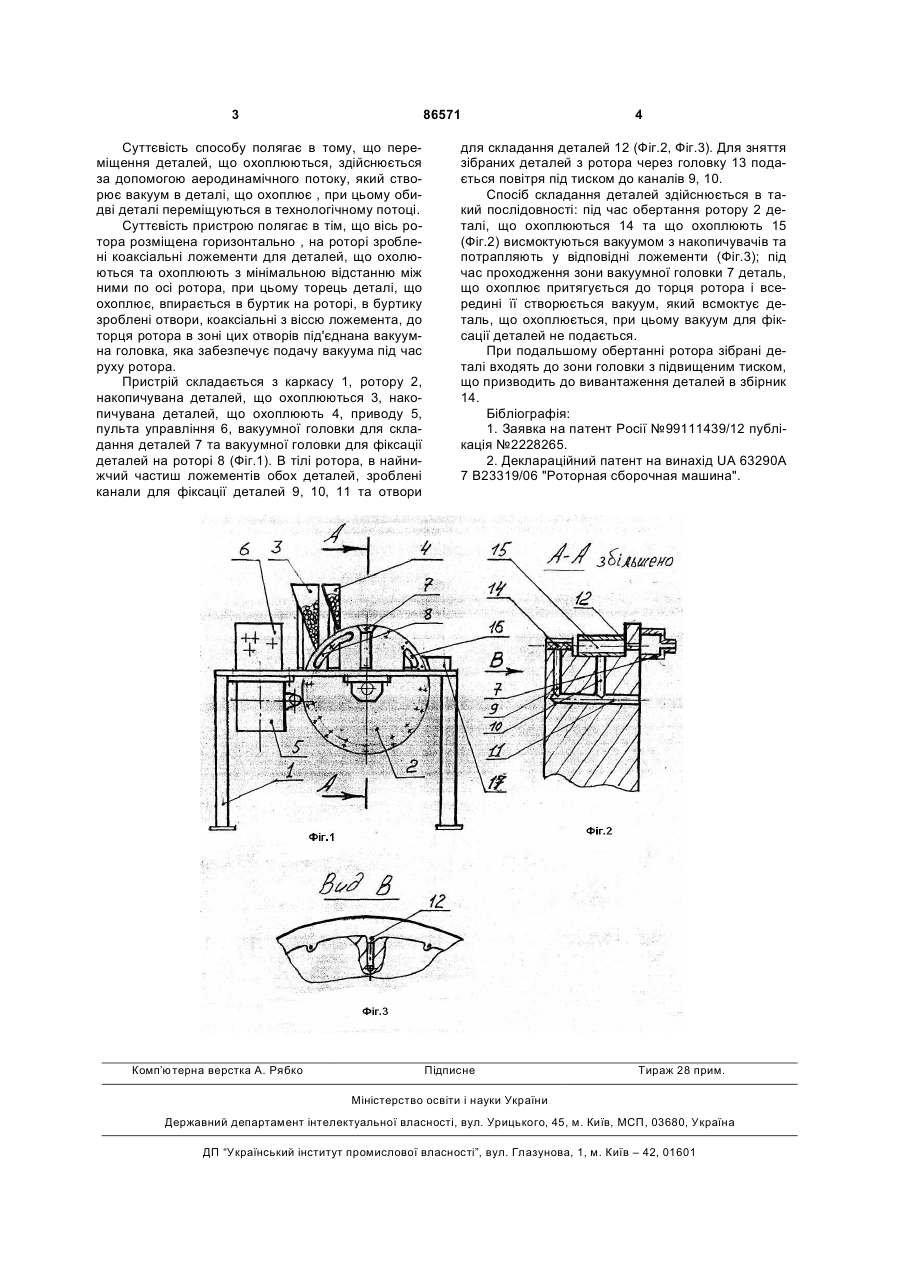

1. Спосіб складання ламких прецизійних деталей типу вал-втулка, який відрізняється тим, що деталі, що підлягають складанню, розміщують коаксіально в горизонтальній площині на мінімальній відстані одна від другої, обом деталям надають поступального руху в технологічному пото C2 2 (19) 1 3 86571 Суттєвість способу полягає в тому, що переміщення деталей, що охоплюються, здійснюється за допомогою аеродинамічного потоку, який створює вакуум в деталі, що охоплює , при цьому обидві деталі переміщуються в технологічному потоці. Суттєвість пристрою полягає в тім, що вісь ротора розміщена горизонтально , на роторі зроблені коаксіальні ложементи для деталей, що охолюються та охоплюють з мінімальною відстанню між ними по осі ротора, при цьому торець деталі, що охоплює, впирається в буртик на роторі, в буртику зроблені отвори, коаксіальні з віссю ложемента, до торця ротора в зоні цих отворів під'єднана вакуумна головка, яка забезпечує подачу вакуума під час руху ротора. Пристрій складається з каркасу 1, ротору 2, накопичувана деталей, що охоплюються 3, накопичувана деталей, що охоплюють 4, приводу 5, пульта управління 6, вакуумної головки для складання деталей 7 та вакуумної головки для фіксації деталей на роторі 8 (Фіг.1). В тілі ротора, в найнижчий частиш ложементів обох деталей, зроблені канали для фіксації деталей 9, 10, 11 та отвори Комп’ютерна верстка А. Рябко 4 для складання деталей 12 (Фіг.2, Фіг.3). Для зняття зібраних деталей з ротора через головку 13 подається повітря під тиском до каналів 9, 10. Спосіб складання деталей здійснюється в такий послідовності: під час обертання ротору 2 деталі, що охоплюються 14 та що охоплюють 15 (Фіг.2) висмоктуються вакуумом з накопичувачів та потрапляють у відповідні ложементи (Фіг.3); під час проходження зони вакуумної головки 7 деталь, що охоплює притягується до торця ротора і всередині її створюється вакуум, який всмоктує деталь, що охоплюється, при цьому вакуум для фіксації деталей не подається. При подальшому обертанні ротора зібрані деталі входять до зони головки з підвищеним тиском, що призводить до вивантаження деталей в збірник 14. Бібліографія: 1. Заявка на патент Росії №99111439/12 публікація №2228265. 2. Деклараційний патент на винахід UA 63290A 7 В23319/06 "Роторная сборочная машина". Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
