Пристрій для інерційного витягування хребта

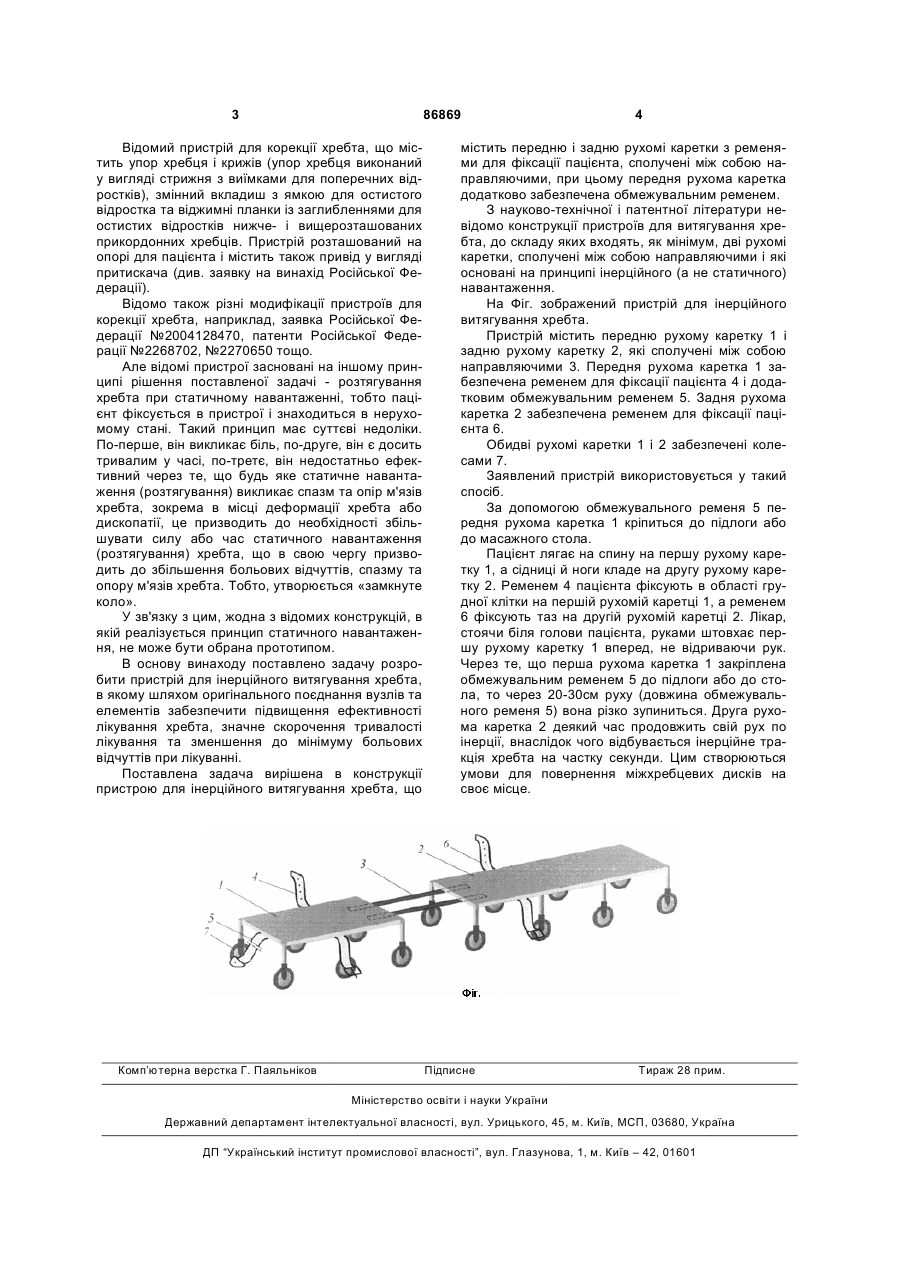

Пристрій для інерційного витягування хребта, що містить передню і задню рухомі каретки з ременями для фіксації пацієнта, сполучені між собою напрямними, при цьому передня рухома каретка додатково забезпечена обмежувальним ременем. (19) (21) a200709701 (22) 28.08.2007 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) ЄРМУРАКІ ПЕТРО ПЕТРОВИЧ, UA, ЄРМУРАКІ ПАВЛО ПЕТРОВИЧ, UA (73) ЄРМУРАКІ ПЕТРО ПЕТРОВИЧ, UA, ЄРМУРАКІ ПАВЛО ПЕТРОВИЧ, UA (56) SU 1777857, 30.11.1992 3 86869 Відомий пристрій для корекції хребта, що містить упор хребця і крижів (упор хребця виконаний у вигляді стрижня з виїмками для поперечних відростків), змінний вкладиш з ямкою для остистого відростка та віджимні планки із заглибленнями для остистих відростків нижче- і вищерозташованих прикордонних хребців. Пристрій розташований на опорі для пацієнта і містить також привід у вигляді притискача (див. заявку на винахід Російської Федерації). Відомо також різні модифікації пристроїв для корекції хребта, наприклад, заявка Російської Федерації №2004128470, патенти Російської Федерації №2268702, №2270650 тощо. Але відомі пристрої засновані на іншому принципі рішення поставленої задачі - розтягування хребта при статичному навантаженні, тобто пацієнт фіксується в пристрої і знаходиться в нерухомому стані. Такий принцип має суттєві недоліки. По-перше, він викликає біль, по-друге, він є досить тривалим у часі, по-третє, він недостатньо ефективний через те, що будь яке статичне навантаження (розтягування) викликає спазм та опір м'язів хребта, зокрема в місці деформації хребта або дископатії, це призводить до необхідності збільшувати силу або час статичного навантаження (розтягування) хребта, що в свою чергу призводить до збільшення больових відчуттів, спазму та опору м'язів хребта. Тобто, утворюється «замкнуте коло». У зв'язку з цим, жодна з відомих конструкцій, в якій реалізується принцип статичного навантаження, не може бути обрана прототипом. В основу винаходу поставлено задачу розробити пристрій для інерційного витягування хребта, в якому шляхом оригінального поєднання вузлів та елементів забезпечити підвищення ефективності лікування хребта, значне скорочення тривалості лікування та зменшення до мінімуму больових відчуттів при лікуванні. Поставлена задача вирішена в конструкції пристрою для інерційного витягування хребта, що Комп’ютерна верстка Г. Паяльніков 4 містить передню і задню рухомі каретки з ременями для фіксації пацієнта, сполучені між собою направляючими, при цьому передня рухома каретка додатково забезпечена обмежувальним ременем. З науково-технічної і патентної літератури невідомо конструкції пристроїв для витягування хребта, до складу яких входять, як мінімум, дві рухомі каретки, сполучені між собою направляючими і які основані на принципі інерційного (а не статичного) навантаження. На Фіг. зображений пристрій для інерційного витягування хребта. Пристрій містить передню рухому каретку 1 і задню рухому каретку 2, які сполучені між собою направляючими 3. Передня рухома каретка 1 забезпечена ременем для фіксації пацієнта 4 і додатковим обмежувальним ременем 5. Задня рухома каретка 2 забезпечена ременем для фіксації пацієнта 6. Обидві рухомі каретки 1 і 2 забезпечені колесами 7. Заявлений пристрій використовується у такий спосіб. За допомогою обмежувального ременя 5 передня рухома каретка 1 кріпиться до підлоги або до масажного стола. Пацієнт лягає на спину на першу рухому каретку 1, а сідниці й ноги кладе на другу рухому каретку 2. Ременем 4 пацієнта фіксують в області грудної клітки на першій рухомій каретці 1, а ременем 6 фіксують таз на другій рухомій каретці 2. Лікар, стоячи біля голови пацієнта, руками штовхає першу рухому каретку 1 вперед, не відриваючи рук. Через те, що перша рухома каретка 1 закріплена обмежувальним ременем 5 до підлоги або до стола, то через 20-30см руху (довжина обмежувального ременя 5) вона різко зупиниться. Друга рухома каретка 2 деякий час продовжить свій рух по інерції, внаслідок чого відбувається інерційне тракція хребта на частку секунди. Цим створюються умови для повернення міжхребцевих дисків на своє місце. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
