Пристрій для підводного горизонтального витягування хребта в динамічному режимі

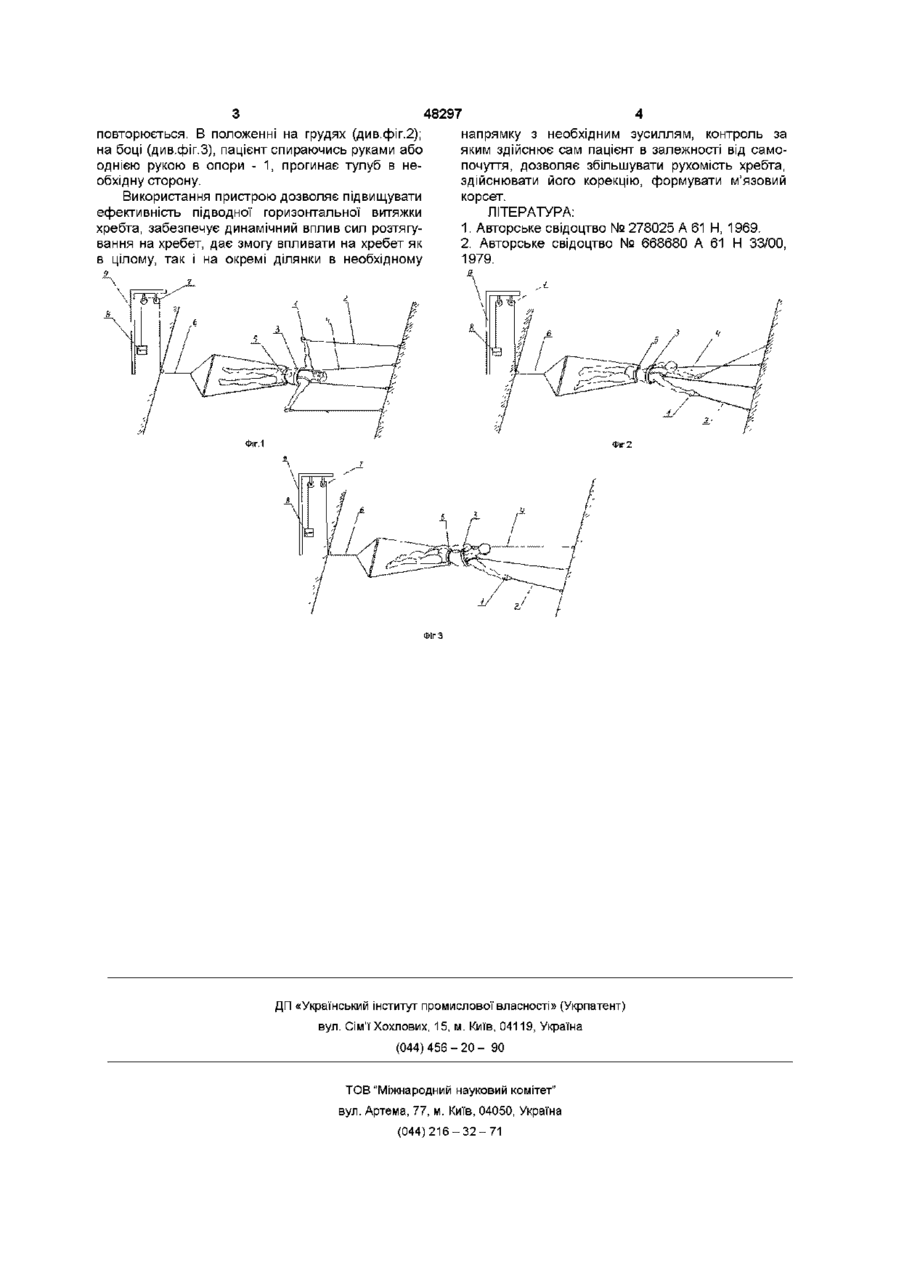

Пристрій для підводного горизонтального витягування хребта в динамічному режимі, який містить нагрудний ліф, що зв'язаний за допомогою лямок зі стінкою ванни, а також тазовий пояс, який за допомогою троса і блоків зв'язаний з вантажем, що закріплений на протилежній СТІНЦІ ванни, який відрізняється тим, що з метою підвищення ефективності підводного горизонтального витягування хребта містить опори для рук, які зв'язані нееластичними шнурами зі стінкою ванни Винахід відноситься до медичної техніки, а саме до засобів лікування хребта Відомий пристрій для підводної горизонтальної витяжки хребта, який містить ванну, розміщений в ній нахилений щит, механізми витяжки, які включають троси, вантажі, блоки, електропривід та елементи кріплення пацієнта у вигляді ліфа і пояса /І/ Недоліком конструкції є відсутність можливості створювати додаткове навантаження на хребет за допомогою дозованих рухів Відомий пристрій для підводної горизонтальної витяжки хребта, який містить ванну, в якій розміщена опора, зв'язана з електроприводом, на якій закріплений нахилений щит, а також механізми ви тяжіння, що включають троси, вантажі, блоки, електропривід та елементи кріплення пацієнта у вигляді ліфа і пояса /2/ Недоліком конструкції є відсутність можливості створювати додаткове навантаження на хребет за допомогою дозованих рухів Метою винаходу є створення можливостей навантаження хребта або його окремих ділянок за допомогою дозованих рухів Вказана мета досягається тим, що пристрій містить опори для рук, які зв'язані нееластичними шнурами зі стінкою ванни А пацієнт закріплений у воді за допомогою ліфу на грудях і пояса, який за допомогою троса та блоків зв'язаний з вантажем, розміщеним на протилежній СТІНЦІ ванни На фігурах зображений загальний вид пристрою фіг 1 - положення пацієнта на спині, фіг 2 - положення пацієнта на грудях, фіг 3 - положення пацієнта на боці Пристрій містить опори для рук - І, які зв'язані нееластичними шнурами - 2, зі стінкою ванни, нагрудний ліф - 3, який з'єднаний лямками - 4 зі стінкою ванни, тазовий пояс - 5, який за допомогою троса - 6 і блоків - 7 зв'язаний з вантажем - 8, що О закріплений на СТІЙЦІ - 9,на протилежній СТІНЦІ ванни Пристрій використовують таким чином Пацієнт закріплений у ванні /мікробасейні/ в необхідному вихідному положенні /на спині, на грудях, на боці/ за допомогою нагрудного ліфу - 3 та лямок - 4, які зв'язані зі стінкою ванни, а також тазового пояса - 5, який за допомогою троса - 6 і блоків - 7 зв'язаний з вантажем - 8, який закріплений на СТІЙЦІ - 9 на протилежній СТІНЦІ ванни, спираючись руками або рукою в опори - 1, які зв'язані за допомогою нееластичних шнурів - 2 зі стінкою ванни виконує рухи руками і тулубом, створюючи додаткове навантаження на окремі ділянки хребта або на хребет в цілому Так в положенні на спині (див фіг 1) рухи спереду, пацієнт, виконуючи одночасні рухи руками через сторони спереду-назад, пересуває тулуб вперед, піднімаючи вантаж - 8, зв'язаний з поясом Під час руху виникають інерційні сили, які діють вздовж хребта і підсилюють сили, розтягуючи хребет Після закінчення руху руки виводяться вперед Тулуб під дією вантажу - 8, якій опускається вниз, пересувається назад у вихідне положення і рух і 00 48297 повторюється. В положенні на грудях (див.фіг.2); на боці (див.фіг.З), пацієнт спираючись руками або однією рукою в опори - 1, прогинає тулуб в необхідну сторону. Використання пристрою дозволяє підвищувати ефективність підводної горизонтальної витяжки хребта, забезпечує динамічний вплив сил розтягування на хребет, дає змогу впливати на хребет як в цілому, так і на окремі ділянки в необхідному напрямку з необхідним зусиллям, контроль за яким здійснює сам пацієнт в залежності від самопочуття, дозволяє збільшувати рухомість хребта, здійснювати його корекцію, формувати м'язовий корсет. ЛІТЕРАТУРА: 1. Авторське свідоцтво № 278025 А 61 Н, 1969. 2. Авторське свідоцтво № 668680 А 61 Н 33/00, 1979. ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'їХохлових, 15, м. Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
