Пристрій для променевого опалювання

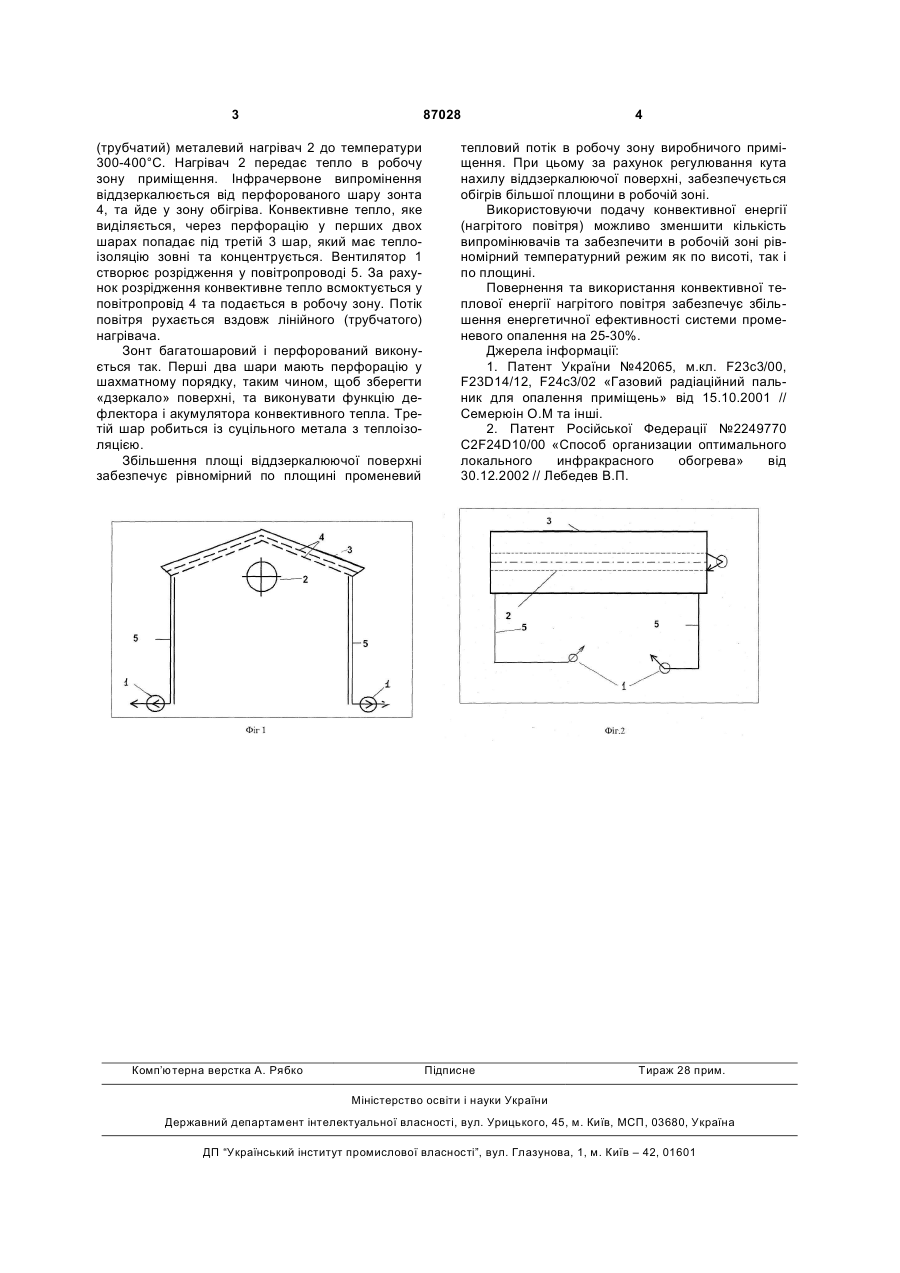

Пристрій для променевого опалювання, що містить джерело тепла, наприклад газову горілку, трубчатий лінійний нагрівач та розташований над ним відбивач теплових потоків, який відрізняється тим, що відбивач теплових потоків виконаний у вигляді багатошарового зонта, перший його шар виконано суцільним з поверхневою теплоізоляцією, а кожний наступний - з перфорацією, при цьому перфорація на одному шарі зміщена відносно перфорації на іншому шарі в шаховому порядку, канали між шарами зонта сполучені через повітропровід з вентилятором. (19) (21) a200709448 (22) 20.08.2007 (24) 10.06.2009 (46) 10.06.2009, Бюл.№ 11, 2009 р. (72) РЕДЬКО АНДРІЙ ОЛЕКСАНДРОВИЧ, UA, БОЛОТСЬКИХ МИКОЛА МИКОЛАЙОВИЧ, UA (73) ХАРКІВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, UA (56) UA 42065 C2, 15.10.2001 RU 2249770 C2, 10.04.2005 RU 2208741 C2, 20.07.2003 SU 1789832 A1, 23.01.1993 SU 33263, 30.11.1933 3 87028 (трубчатий) металевий нагрівач 2 до температури 300-400°С. Нагрівач 2 передає тепло в робочу зону приміщення. Інфрачервоне випромінення віддзеркалюється від перфорованого шару зонта 4, та йде у зону обігріва. Конвективне тепло, яке виділяється, через перфорацію у перших двох шарах попадає під третій 3 шар, який має теплоізоляцію зовні та концентрується. Вентилятор 1 створює розрідження у повітропроводі 5. За рахунок розрідження конвективне тепло всмоктується у повітропровід 4 та подається в робочу зону. Потік повітря рухається вздовж лінійного (трубчатого) нагрівача. Зонт багатошаровий і перфорований виконується так. Перші два шари мають перфорацію у шахматному порядку, таким чином, щоб зберегти «дзеркало» поверхні, та виконувати функцію дефлектора і акумулятора конвективного тепла. Третій шар робиться із суцільного метала з теплоізоляцією. Збільшення площі віддзеркалюючої поверхні забезпечує рівномірний по площині променевий Комп’ютерна верстка А. Рябко 4 тепловий потік в робочу зону виробничого приміщення. При цьому за рахунок регулювання кута нахилу віддзеркалюючої поверхні, забезпечується обігрів більшої площини в робочій зоні. Використовуючи подачу конвективної енергії (нагрітого повітря) можливо зменшити кількість випромінювачів та забезпечити в робочій зоні рівномірний температурний режим як по висоті, так і по площині. Повернення та використання конвективної теплової енергії нагрітого повітря забезпечує збільшення енергетичної ефективності системи променевого опалення на 25-30%. Джерела інформації: 1. Патент України №42065, м.кл. F23c3/00, F23D14/12, F24c3/02 «Газовий радіаційний пальник для опалення приміщень» від 15.10.2001 // Семерюін О.М та інші. 2. Патент Російської Федерації №2249770 С2F24D10/00 «Способ организации оптимального локального инфракрасного обогрева» від 30.12.2002 // Лебедев В.П. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
