Пристрій для обкатування зовнішніх поверхонь обертання

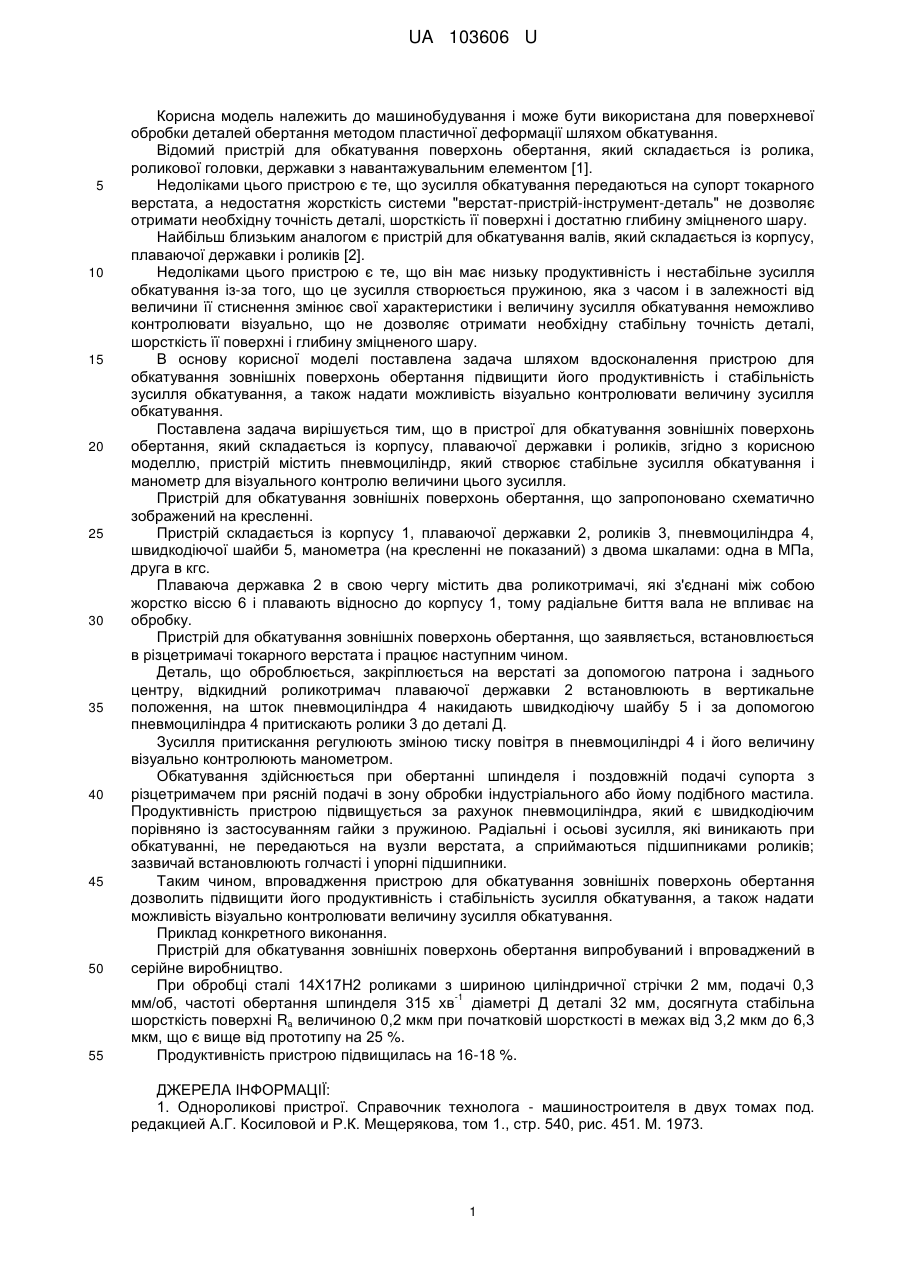

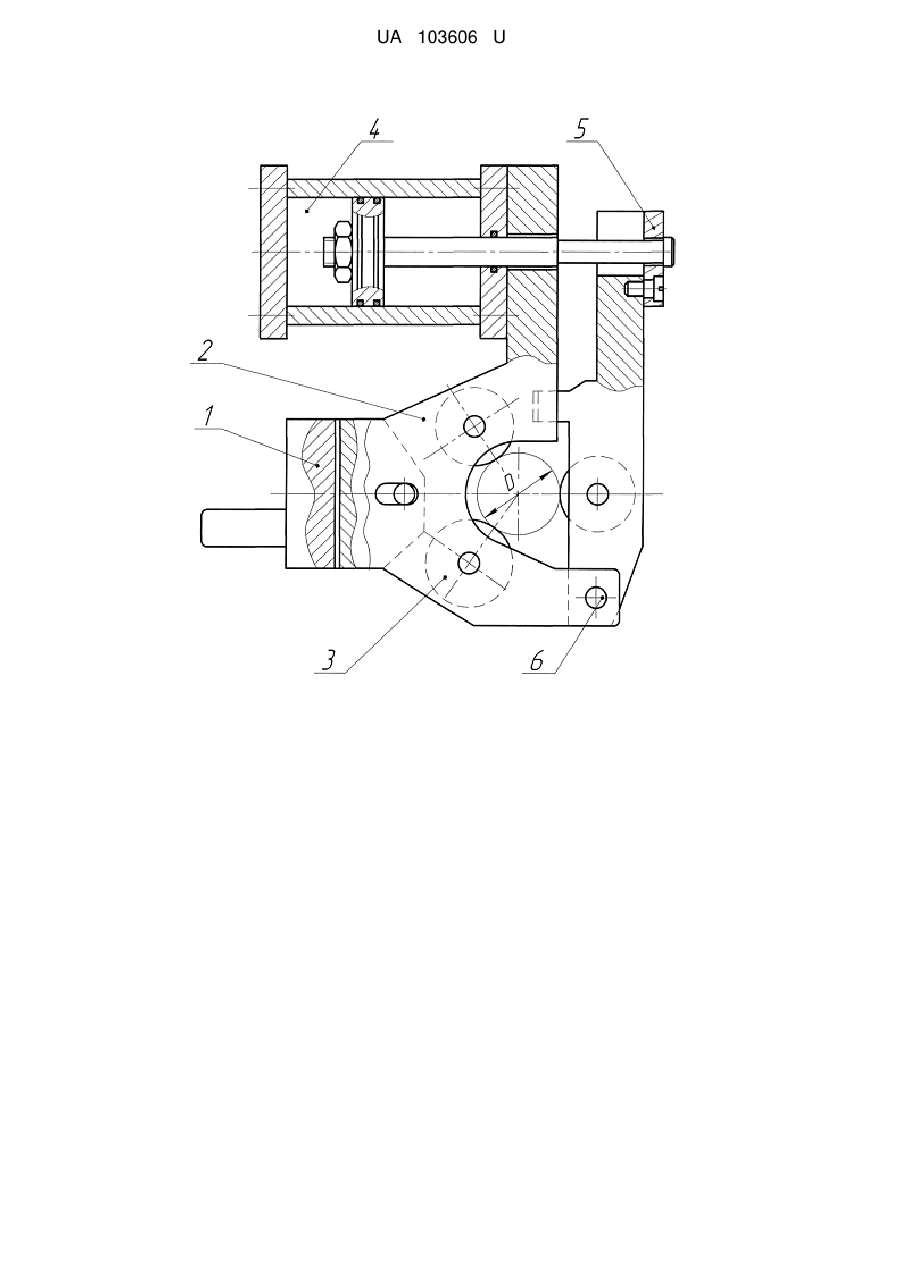

Реферат: Пристрій для обкатування зовнішніх поверхонь обертання складається із корпусу, плаваючої державки і роликів, пневмоциліндра, який створює стабільне зусилля обкатування і манометра для візуального контролю величини цього зусилля. UA 103606 U (12) UA 103606 U UA 103606 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може бути використана для поверхневої обробки деталей обертання методом пластичної деформації шляхом обкатування. Відомий пристрій для обкатування поверхонь обертання, який складається із ролика, роликової головки, державки з навантажувальним елементом [1]. Недоліками цього пристрою є те, що зусилля обкатування передаються на супорт токарного верстата, а недостатня жорсткість системи "верстат-пристрій-інструмент-деталь" не дозволяє отримати необхідну точність деталі, шорсткість її поверхні і достатню глибину зміцненого шару. Найбільш близьким аналогом є пристрій для обкатування валів, який складається із корпусу, плаваючої державки і роликів [2]. Недоліками цього пристрою є те, що він має низьку продуктивність і нестабільне зусилля обкатування із-за того, що це зусилля створюється пружиною, яка з часом і в залежності від величини її стиснення змінює свої характеристики і величину зусилля обкатування неможливо контролювати візуально, що не дозволяє отримати необхідну стабільну точність деталі, шорсткість її поверхні і глибину зміцненого шару. В основу корисної моделі поставлена задача шляхом вдосконалення пристрою для обкатування зовнішніх поверхонь обертання підвищити його продуктивність і стабільність зусилля обкатування, а також надати можливість візуально контролювати величину зусилля обкатування. Поставлена задача вирішується тим, що в пристрої для обкатування зовнішніх поверхонь обертання, який складається із корпусу, плаваючої державки і роликів, згідно з корисною моделлю, пристрій містить пневмоциліндр, який створює стабільне зусилля обкатування і манометр для візуального контролю величини цього зусилля. Пристрій для обкатування зовнішніх поверхонь обертання, що запропоновано схематично зображений на кресленні. Пристрій складається із корпусу 1, плаваючої державки 2, роликів 3, пневмоциліндра 4, швидкодіючої шайби 5, манометра (на кресленні не показаний) з двома шкалами: одна в МПа, друга в кгс. Плаваюча державка 2 в свою чергу містить два роликотримачі, які з'єднані між собою жорстко віссю 6 і плавають відносно до корпусу 1, тому радіальне биття вала не впливає на обробку. Пристрій для обкатування зовнішніх поверхонь обертання, що заявляється, встановлюється в різцетримачі токарного верстата і працює наступним чином. Деталь, що оброблюється, закріплюється на верстаті за допомогою патрона і заднього центру, відкидний роликотримач плаваючої державки 2 встановлюють в вертикальне положення, на шток пневмоциліндра 4 накидають швидкодіючу шайбу 5 і за допомогою пневмоциліндра 4 притискають ролики 3 до деталі Д. Зусилля притискання регулюють зміною тиску повітря в пневмоциліндрі 4 і його величину візуально контролюють манометром. Обкатування здійснюється при обертанні шпинделя і поздовжній подачі супорта з різцетримачем при рясній подачі в зону обробки індустріального або йому подібного мастила. Продуктивність пристрою підвищується за рахунок пневмоциліндра, який є швидкодіючим порівняно із застосуванням гайки з пружиною. Радіальні і осьові зусилля, які виникають при обкатуванні, не передаються на вузли верстата, а сприймаються підшипниками роликів; зазвичай встановлюють голчасті і упорні підшипники. Таким чином, впровадження пристрою для обкатування зовнішніх поверхонь обертання дозволить підвищити його продуктивність і стабільність зусилля обкатування, а також надати можливість візуально контролювати величину зусилля обкатування. Приклад конкретного виконання. Пристрій для обкатування зовнішніх поверхонь обертання випробуваний і впроваджений в серійне виробництво. При обробці сталі 14Х17Н2 роликами з шириною циліндричної стрічки 2 мм, подачі 0,3 -1 мм/об, частоті обертання шпинделя 315 хв діаметрі Д деталі 32 мм, досягнута стабільна шорсткість поверхні Ra величиною 0,2 мкм при початковій шорсткості в межах від 3,2 мкм до 6,3 мкм, що є вище від прототипу на 25 %. Продуктивність пристрою підвищилась на 16-18 %. ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Однороликові пристрої. Справочник технолога - машиностроителя в двух томах под. редакцией А.Г. Косиловой и Р.К. Мещерякова, том 1., стр. 540, рис. 451. М. 1973. 1 UA 103606 U 2. Трироликовий пристрій для обкатування валів.Справочник технолога - машиностроителя в двух томах под. редакцией А.Г. Косиловой и Р.К. Мещерякова, том 1., стр. 543, рис. 457. М. 1973. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пристрій для обкатування зовнішніх поверхонь обертання, який складається із корпусу, плаваючої державки і роликів, який відрізняється тим, що пристрій містить пневмоциліндр, який створює стабільне зусилля обкатування і манометр для візуального контролю величини цього зусилля. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
