Роликова опора пересувного елемента

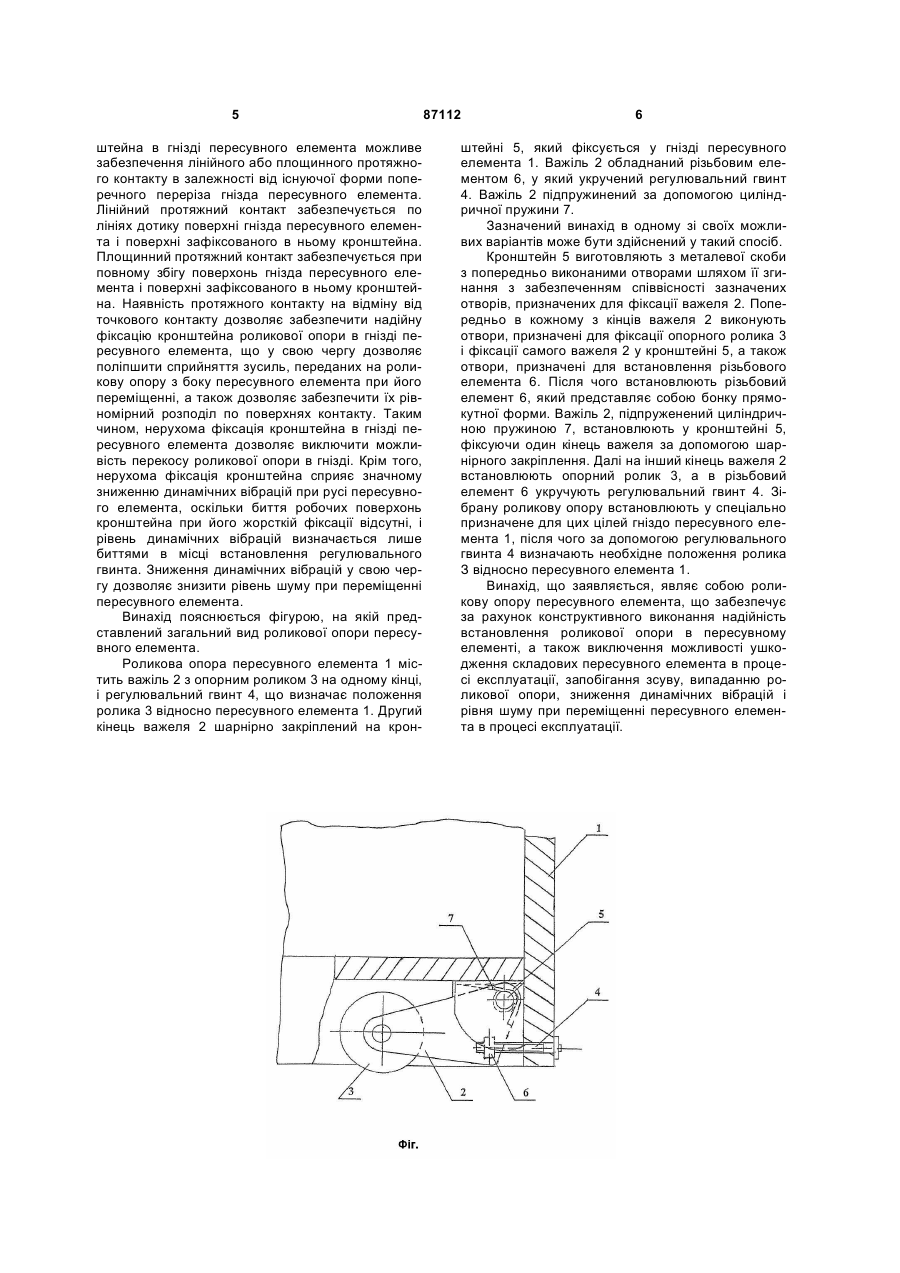

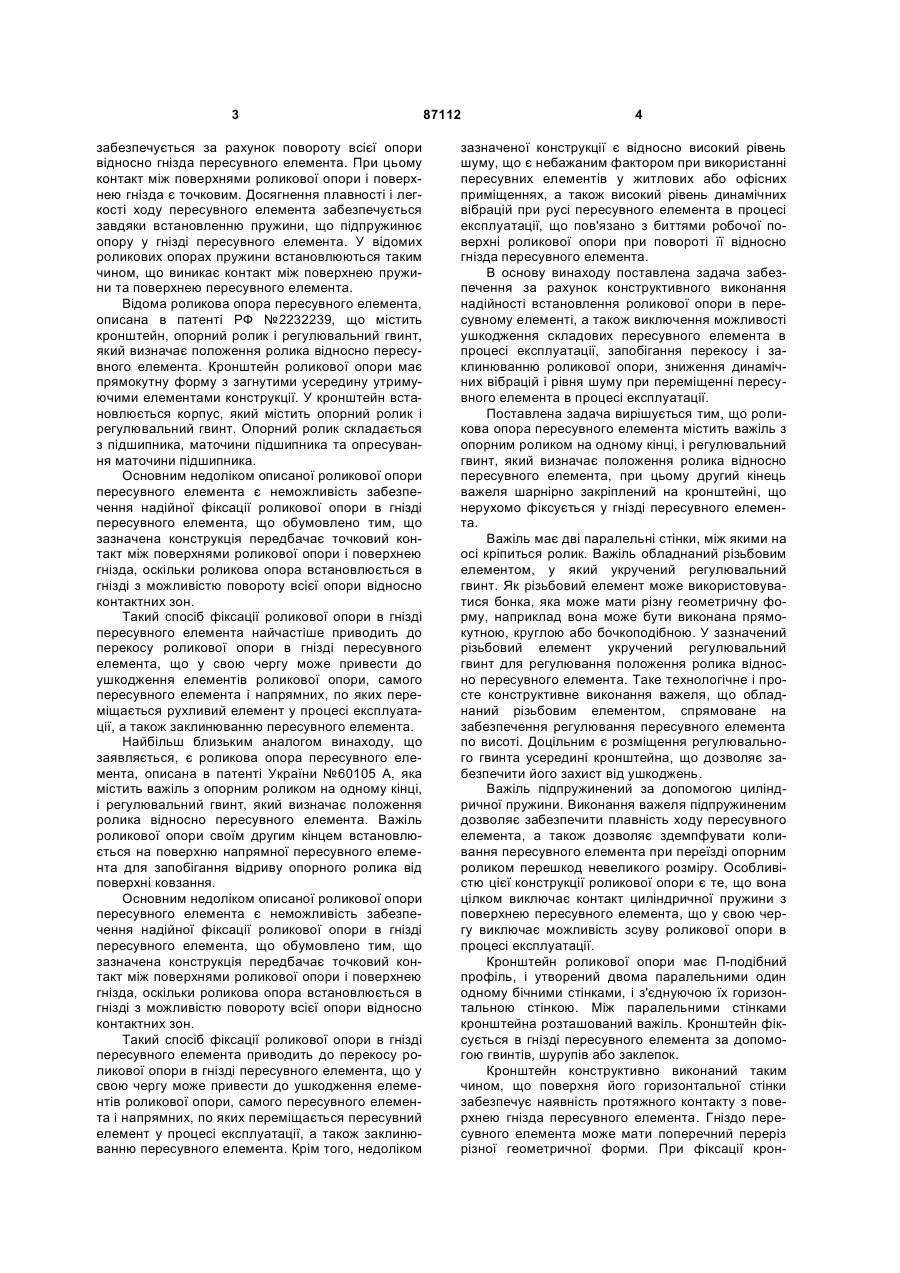

1. Роликова опора пересувного елемента, яка містить важіль з опорним роликом на одному кінці і регулювальний гвинт, який визначає положення ролика відносно пересувного елемента, яка відрізняється тим, що другий кінець важеля шарнірно закріплений на кронштейні, зафіксованому у гнізді пересувного елемента. C2 2 (19) 1 3 забезпечується за рахунок повороту всієї опори відносно гнізда пересувного елемента. При цьому контакт між поверхнями роликової опори і поверхнею гнізда є точковим. Досягнення плавності і легкості ходу пересувного елемента забезпечується завдяки встановленню пружини, що підпружинює опору у гнізді пересувного елемента. У відомих роликових опорах пружини встановлюються таким чином, що виникає контакт між поверхнею пружини та поверхнею пересувного елемента. Відома роликова опора пересувного елемента, описана в патенті РФ №2232239, що містить кронштейн, опорний ролик і регулювальний гвинт, який визначає положення ролика відносно пересувного елемента. Кронштейн роликової опори має прямокутну форму з загнутими усередину утримуючими елементами конструкції. У кронштейн встановлюється корпус, який містить опорний ролик і регулювальний гвинт. Опорний ролик складається з підшипника, маточини підшипника та опресування маточини підшипника. Основним недоліком описаної роликової опори пересувного елемента є неможливість забезпечення надійної фіксації роликової опори в гнізді пересувного елемента, що обумовлено тим, що зазначена конструкція передбачає точковий контакт між поверхнями роликової опори і поверхнею гнізда, оскільки роликова опора встановлюється в гнізді з можливістю повороту всієї опори відносно контактних зон. Такий спосіб фіксації роликової опори в гнізді пересувного елемента найчастіше приводить до перекосу роликової опори в гнізді пересувного елемента, що у свою чергу може привести до ушкодження елементів роликової опори, самого пересувного елемента і напрямних, по яких переміщається рухливий елемент у процесі експлуатації, а також заклинюванню пересувного елемента. Найбільш близьким аналогом винаходу, що заявляється, є роликова опора пересувного елемента, описана в патенті України №60105 А, яка містить важіль з опорним роликом на одному кінці, і регулювальний гвинт, який визначає положення ролика відносно пересувного елемента. Важіль роликової опори своїм другим кінцем встановлюється на поверхню напрямної пересувного елемента для запобігання відриву опорного ролика від поверхні ковзання. Основним недоліком описаної роликової опори пересувного елемента є неможливість забезпечення надійної фіксації роликової опори в гнізді пересувного елемента, що обумовлено тим, що зазначена конструкція передбачає точковий контакт між поверхнями роликової опори і поверхнею гнізда, оскільки роликова опора встановлюється в гнізді з можливістю повороту всієї опори відносно контактних зон. Такий спосіб фіксації роликової опори в гнізді пересувного елемента приводить до перекосу роликової опори в гнізді пересувного елемента, що у свою чергу може привести до ушкодження елементів роликової опори, самого пересувного елемента і напрямних, по яких переміщається пересувний елемент у процесі експлуатації, а також заклинюванню пересувного елемента. Крім того, недоліком 87112 4 зазначеної конструкції є відносно високий рівень шуму, що є небажаним фактором при використанні пересувних елементів у житлових або офісних приміщеннях, а також високий рівень динамічних вібрацій при русі пересувного елемента в процесі експлуатації, що пов'язано з биттями робочої поверхні роликової опори при повороті її відносно гнізда пересувного елемента. В основу винаходу поставлена задача забезпечення за рахунок конструктивного виконання надійності встановлення роликової опори в пересувному елементі, а також виключення можливості ушкодження складових пересувного елемента в процесі експлуатації, запобігання перекосу і заклинюванню роликової опори, зниження динамічних вібрацій і рівня шуму при переміщенні пересувного елемента в процесі експлуатації. Поставлена задача вирішується тим, що роликова опора пересувного елемента містить важіль з опорним роликом на одному кінці, і регулювальний гвинт, який визначає положення ролика відносно пересувного елемента, при цьому другий кінець важеля шарнірно закріплений на кронштейні, що нерухомо фіксується у гнізді пересувного елемента. Важіль має дві паралельні стінки, між якими на осі кріпиться ролик. Важіль обладнаний різьбовим елементом, у який укручений регулювальний гвинт. Як різьбовий елемент може використовуватися бонка, яка може мати різну геометричну форму, наприклад вона може бути виконана прямокутною, круглою або бочкоподібною. У зазначений різьбовий елемент укручений регулювальний гвинт для регулювання положення ролика відносно пересувного елемента. Таке технологічне і просте конструктивне виконання важеля, що обладнаний різьбовим елементом, спрямоване на забезпечення регулювання пересувного елемента по висоті. Доцільним є розміщення регулювального гвинта усередині кронштейна, що дозволяє забезпечити його захист від ушкоджень. Важіль підпружинений за допомогою циліндричної пружини. Виконання важеля підпружиненим дозволяє забезпечити плавність ходу пересувного елемента, а також дозволяє здемпфувати коливання пересувного елемента при переїзді опорним роликом перешкод невеликого розміру. Особливістю цієї конструкції роликової опори є те, що вона цілком виключає контакт циліндричної пружини з поверхнею пересувного елемента, що у свою чергу виключає можливість зсуву роликової опори в процесі експлуатації. Кронштейн роликової опори має П-подібний профіль, і утворений двома паралельними один одному бічними стінками, і з'єднуючою їх горизонтальною стінкою. Між паралельними стінками кронштейна розташований важіль. Кронштейн фіксується в гнізді пересувного елемента за допомогою гвинтів, шурупів або заклепок. Кронштейн конструктивно виконаний таким чином, що поверхня його горизонтальної стінки забезпечує наявність протяжного контакту з поверхнею гнізда пересувного елемента. Гніздо пересувного елемента може мати поперечний переріз різної геометричної форми. При фіксації крон 5 штейна в гнізді пересувного елемента можливе забезпечення лінійного або площинного протяжного контакту в залежності від існуючої форми поперечного переріза гнізда пересувного елемента. Лінійний протяжний контакт забезпечується по лініях дотику поверхні гнізда пересувного елемента і поверхні зафіксованого в ньому кронштейна. Площинний протяжний контакт забезпечується при повному збігу поверхонь гнізда пересувного елемента і поверхні зафіксованого в ньому кронштейна. Наявність протяжного контакту на відміну від точкового контакту дозволяє забезпечити надійну фіксацію кронштейна роликової опори в гнізді пересувного елемента, що у свою чергу дозволяє поліпшити сприйняття зусиль, переданих на роликову опору з боку пересувного елемента при його переміщенні, а також дозволяє забезпечити їх рівномірний розподіл по поверхнях контакту. Таким чином, нерухома фіксація кронштейна в гнізді пересувного елемента дозволяє виключити можливість перекосу роликової опори в гнізді. Крім того, нерухома фіксація кронштейна сприяє значному зниженню динамічних вібрацій при русі пересувного елемента, оскільки биття робочих поверхонь кронштейна при його жорсткій фіксації відсутні, і рівень динамічних вібрацій визначається лише биттями в місці встановлення регулювального гвинта. Зниження динамічних вібрацій у свою чергу дозволяє знизити рівень шуму при переміщенні пересувного елемента. Винахід пояснюється фігурою, на якій представлений загальний вид роликової опори пересувного елемента. Роликова опора пересувного елемента 1 містить важіль 2 з опорним роликом 3 на одному кінці, і регулювальний гвинт 4, що визначає положення ролика 3 відносно пересувного елемента 1. Другий кінець важеля 2 шарнірно закріплений на крон 87112 6 штейні 5, який фіксується у гнізді пересувного елемента 1. Важіль 2 обладнаний різьбовим елементом 6, у який укручений регулювальний гвинт 4. Важіль 2 підпружинений за допомогою циліндричної пружини 7. Зазначений винахід в одному зі своїх можливих варіантів може бути здійснений у такий спосіб. Кронштейн 5 виготовляють з металевої скоби з попередньо виконаними отворами шляхом її згинання з забезпеченням співвісності зазначених отворів, призначених для фіксації важеля 2. Попередньо в кожному з кінців важеля 2 виконують отвори, призначені для фіксації опорного ролика 3 і фіксації самого важеля 2 у кронштейні 5, а також отвори, призначені для встановлення різьбового елемента 6. Після чого встановлюють різьбовий елемент 6, який представляє собою бонку прямокутної форми. Важіль 2, підпруженений циліндричною пружиною 7, встановлюють у кронштейні 5, фіксуючи один кінець важеля за допомогою шарнірного закріплення. Далі на інший кінець важеля 2 встановлюють опорний ролик 3, а в різьбовий елемент 6 укручують регулювальний гвинт 4. Зібрану роликову опору встановлюють у спеціально призначене для цих цілей гніздо пересувного елемента 1, після чого за допомогою регулювального гвинта 4 визначають необхідне положення ролика З відносно пересувного елемента 1. Винахід, що заявляється, являє собою роликову опору пересувного елемента, що забезпечує за рахунок конструктивного виконання надійність встановлення роликової опори в пересувному елементі, а також виключення можливості ушкодження складових пересувного елемента в процесі експлуатації, запобігання зсуву, випаданню роликової опори, зниження динамічних вібрацій і рівня шуму при переміщенні пересувного елемента в процесі експлуатації. 7 Комп’ютерна верстка А. Рябко 87112 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
