Пристрій для контролю навантаження машин

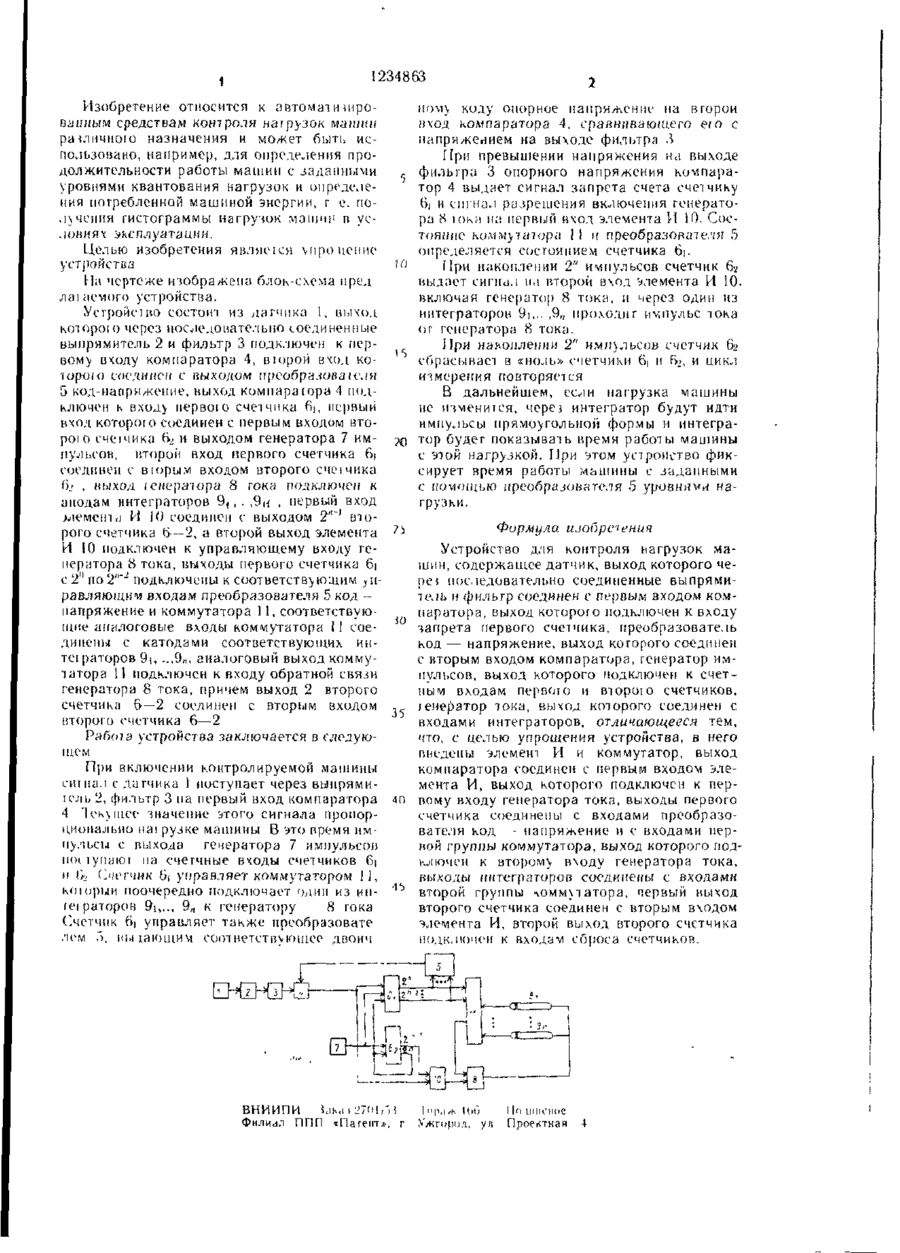

Изобретение относится к области авто матизированных средств контроля нагпузок машин различного назначения и может быть использовано для определения продолжительности работы машин с заданными \ровнями квантования нагрузок Целью изобретения является упрощение устройства Устройство содержит дьтчик, выпрямитель, фильтр, компаратор, преобразовагеть код-напряжение, счетчики, генератор импульсов, іенератор тока, элемент И и коммутатор I ип со 00 СО 234863 1 Изобретение относится к автомати іированным средствам контроля нафузок матчи ра ілнчною назначения и может быть использовано, например, для определения продолжительности работы машин с заданными уровнями квантования нагрузок и определения потребленной машиной энергии, г с. получения гистограммы нагрузок машин в условиях эксплуатации. Целью изобретения являеіея міроцение устройства Н) Ни чертеже изображена блок-схема пред лаіаемого устройства. Уегройспю состои'і из датчика 1, выход которою через последовательно соединенные выпрямитель 2 и фильтр 3 подключен к первому в чолу компаратора 4, в юрой вход которою соединен с выходом преобразонаїедн 5 код-напряжение, выход комиараюра 4 подключен к вход> первою счетчика 6], первый вход которою соединен с первым входом второю ечеічика tx. и выходом генератора 7 импульсов, второй вход первого счетчика 6j ?0 соединен с вюрым входом второго ечеічика ih , кыход (оператора 8 гока подключен к анодам интеграторов 91 , . ,9ц , первый вход элемент л И К) соединен с выходом 2' м второго счетчика f>— 2, а второй выход элемента 7 і И 10 подключен к управляющему входу генератора 8 тока, выходы первого счетчика 6| с 211 по 2"~- подключены к соответствующим управляющим входам преобразователя 5 код напряжение и коммутатора 1 1, соответствующие аналоговые входы коммутатора I! соединены с катодами соответствующих интеі раторов 9|, ..,9„, аналоговый выход коммутатора 11 подключен к входу обратной связи генератора 8 тока, причем выход 2 второго счетчика 6—2 соединен с вторым входом второго счетчика 6—2 Рабо7а устройства заключается в следующем При включении контролируемой машины сиінал с датчика і поступает через выпрямиіель 2, фильтр 3 па первый вход компаратора 4 '1ек\іцее значение этого сигнала пропорционально паї рузке машины В это время импульсы с выхода генератора 7 импульсов not іупаїоі на счегчные входы счетчиков 6i н fiv Счетчик 6i управляет коммутатором 11, мнорыи поочередно подключает один из ингеїраторов 9і,.., 9„ к генератору 8 тока Счетчик 6| управляет также преобразовате лем З, їй,! цжндич соответствмощее двоич Л') но\і\ коду опорное напряжение на второй вход компаратора 4, сравнивающего ею с напряжением на выходе фильтра Л При превышении напряжения нл выходе фильтра 3 опорного напряжения компаратор 4 выдает сигнал запрета счета счетчику 6) и сигнал разрешения включения генератора 8 іокн па первый вход элемента И 10. Состояние коммутатора 1 I к преобразователи 5 определяется состоянием счетчика 6]. При накоплении 2" импульсов счетчик 6> < выдает сигнал на второй вход элемента И 10. включая генератор 8 тока, и через один из интеграторов 9],.. ,9„ проходит импульс тока от генератора 8 тока. При накоплении 2" иміпльеов счетчик 6s сбрасывает в «ноль» счетчики 6) и f», и цикл измерения повторяется В дальнейшем, если нагрузка машины не изменится, череї интегратор будут идти импульсы прямоугольной формы и интегратор будет показывать время работы машины с этой нагрузкой. При этом устройство фиксирует время работы машины с заданными с помощью преобразователя 5 yposHHvn нагрузки. Формула изобретения Устройство для контроля нагрузок машин, содержащее датчик, выход которого череї последовательно соединенные выпрямитель и фильтр соединен с первым входом компаратора, выход которого подключен к входу запрета первого счетчика, преобразователь код — напряжение, выход которого соединен с вторым входом компаратора, генератор импульсов, выход которого подключен к счетным входам первого и второю счетчиков, генератор тока, выход которого соединен с входами интеграторов, отличающееся тем, что, с целью упрощения устройства, в него введены элемент И и коммутатор, выход компаратора соединен с первым входом элемента И, выход которого подключен к первому входу генератора тока, выходы первого счетчика соединены с входами преобразователя код - напряжение и с входами первой группы коммутатора, выход которого подключен к второму входу генератора тока, выходы интеграторов соединены с входами второй группы "Юммчт атора, первый выход второго счетчика соединен с вторым входом элемента И, второй выход второго счетчика подключен к входам сброса счетчиков. EMIHJH3 ВНИИПИ і ППП Патент», г Уж горил, у п Проектная 4
