Прилад для визначення внутрішніх напружень у фотополімеризаційноздатних матеріалах
Номер патенту: 87410
Опубліковано: 10.07.2009
Автори: Репета Вячеслав Богданович, Шибанов Володимир Вікторович
Формула / Реферат
1. Прилад для визначення зміни внутрішніх напружень при опроміненні фотополімеризаційноздатних матеріалів ультрафіолетовим випромінюванням, який складається з камери опромінення, лампи ультрафіолетового випромінювання, засобу розміщення зразка, засобу спостереження за зразком, який відрізняється тим, що засобом розміщення зразка є висувний столик, що виймається із камери через встановлену на останню кришку, причому висувний столик містить фіксатор та тримач для розміщування досліджуваного зразка, навпроти фіксатора закріплений засіб спостереження у вигляді цифрової фотокамери, а між лампою ультрафіолетового опромінення і висувним столиком встановлено дихроїчний фільтр на відстані, що забезпечує усунення впливу інфрачервоного випромінювання на досліджуваний зразок.
2. Прилад за п. 1, який відрізняється тим, що як дихроїчний фільтр використовується дихроїчний водяний фільтр у вигляді скляної касети, заповненої дистильованою водою.
3. Прилад за п. 1, який відрізняється тим, що як дихроїчний фільтр використовується скляна пластина з нанесеним дихроїчним покриттям.
Текст

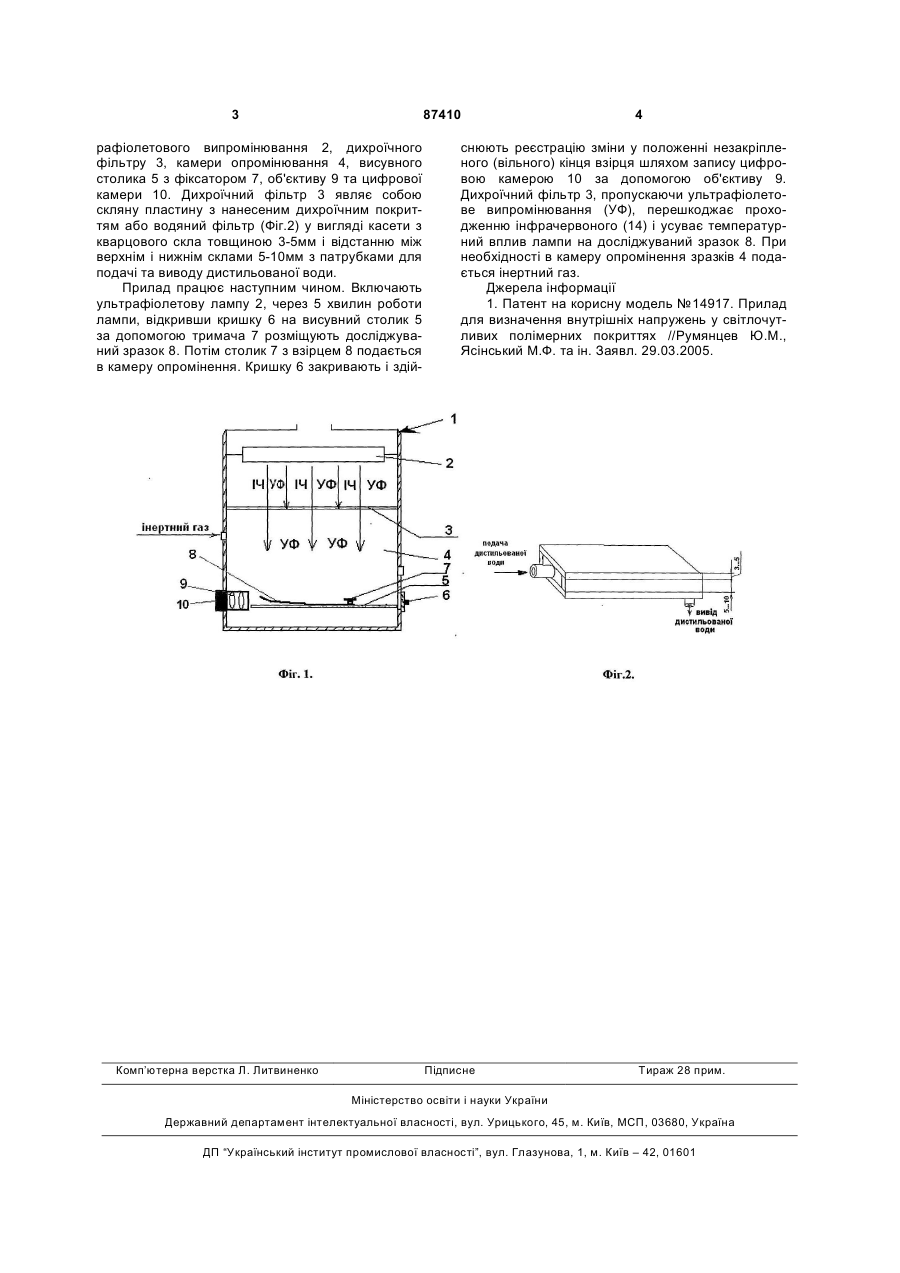

1. Прилад для визначення зміни внутрішніх напружень при опроміненні фотополімеризаційноздатних матеріалів ультрафіолетовим випромінюванням, який складається з камери опромінення, лампи ультрафіолетового випромінювання, засобу розміщення зразка, засобу спостереження за зраз 3 87410 рафіолетового випромінювання 2, дихроїчного фільтру 3, камери опромінювання 4, висувного столика 5 з фіксатором 7, об'єктиву 9 та цифрової камери 10. Дихроїчний фільтр 3 являє собою скляну пластину з нанесеним дихроїчним покриттям або водяний фільтр (Фіг.2) у вигляді касети з кварцового скла товщиною 3-5мм і відстанню між верхнім і нижнім склами 5-10мм з патрубками для подачі та виводу дистильованої води. Прилад працює наступним чином. Включають ультрафіолетову лампу 2, через 5 хвилин роботи лампи, відкривши кришку 6 на висувний столик 5 за допомогою тримача 7 розміщують досліджуваний зразок 8. Потім столик 7 з взірцем 8 подається в камеру опромінення. Кришку 6 закривають і здій Комп’ютерна верстка Л. Литвиненко 4 снюють реєстрацію зміни у положенні незакріпленого (вільного) кінця взірця шляхом запису цифровою камерою 10 за допомогою об'єктиву 9. Дихроїчний фільтр 3, пропускаючи ультрафіолетове випромінювання (УФ), перешкоджає проходженню інфрачервоного (14) і усуває температурний вплив лампи на досліджуваний зразок 8. При необхідності в камеру опромінення зразків 4 подається інертний газ. Джерела інформації 1. Патент на корисну модель №14917. Прилад для визначення внутрішніх напружень у світлочутливих полімерних покриттях //Румянцев Ю.Μ., Ясінський М.Ф. та ін. Заявл. 29.03.2005. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for determination of internal stresses in photopolymerization-able materials
Автори англійськоюRepeta Viacheslav Bohdanovych, Shybanov Volodymyr Viktorovych
Назва патенту російськоюПрибор для определения внутренних напряжений в фотополимеризационно-способных материалах
Автори російськоюРепета Вячеслав Богданович, Шибанов Владимир Викторович
МПК / Мітки
МПК: G01L 1/00
Мітки: прилад, визначення, матеріалах, внутрішніх, фотополімеризаційноздатних, напружень
