Світильник мовчана

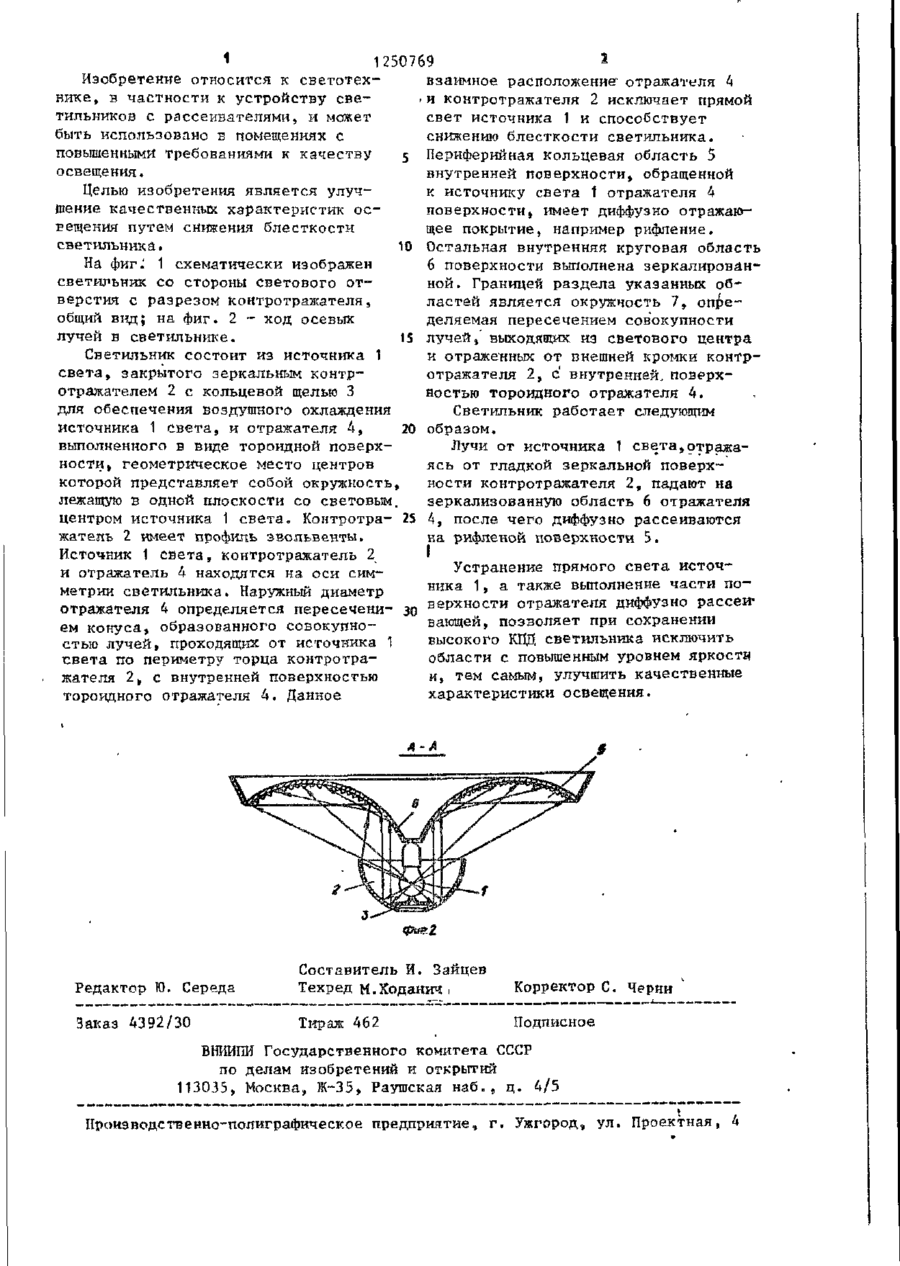

Светильник, содержащий соосно установленные о т р а ж а т е л ь , источник с в е т а и круглосимметричный з е р к а л ь ный к о н т р о т р а ж а т е л ь , о т л и ч а ю щ и й с я тем> ч т о , с целью улучшения качественных х а р а к т е р и с т и к освещения путем снижения блесткости» отражатель выполнен круглосимметрнчным в форме части тороида б е з ц е н т рального о т в е р с т и я , •*периферийная кольцевая область е г о внутренней п о верхности» обращенной к источнику света» имеет диффузно отражающее покрытие, а центральная к р у г о в а я область - з е р к а л ь н о е , причем граница зеркальной и диффузно отражающей областей я в л я е т с я окружностью, о п ределяемой пересечением л у ч е й , выходящих из светового центра источника света и отраженных от внешней кромки контротражателя, с внутренней поверхностью тороицного о т р а ж а т е л я . 1 1250769 Изобретение относится к светотехвзаимное расположение" отражателя 4 нике, в частности к устройству све• и контротражателя 2 исключает прямой тильников с рассеивателями, и может свет источника 1 и способствует быть использовано в помещениях с снижению блесткости светильника. повышенными требованиями к качеству 5 Периферийная кольцевая область 5 освещения. внутренней поверхности, обращенной Целью изобретения является улучк источнику света 1 отражателя 4 шение качественных характеристик осповерхности, имеет диффузно отражаювещения путем снижения блесткости щее покрытие, например рифление. светильника. 10 Остальная внутренняя круговая область На фиг^ 1 схематически изображен 6 поверхности выполнена зеркалировансветильник со стороны светового отной. Границей раздела указанных обверстия с разрезом контротражателя, ластей является окружность 7, опреобщий вид; на фиг. 2 - ход осевых деляемая пересечением совокупности лучей в светильнике. 15 лучей» выходящих из светового центра Светильник состоит из источника 1 и отраженных от внешней кромки контрсвета, закрытого зеркальным контротражателя 2, с внутренней, поверхотражателем 2 с кольцевой щелью 3 ностью тороидного отражателя 4. для обеспечения воздушного охлаждения Светильник работает следующим источника 1 света, и отражателя 4, 20 образом. выполненного в виде тороидной поверхЛучи от источника 1 света,отражаности, геометрическое место центров ясь от гладкой зеркальной поверхкоторой представляет собой окружность, ности контротражателя 2, падают на зеркализованную область 6 отражателя лежащую в одной плоскости со световым, центром источника 1 света. Контротра- 25 4, после чего диффузно рассеиваются жатель 2 имеет профиль эвольвенты. на рифленой поверхности 5. Источник 1 света, контротражатель 2 I Устранение прямого света источи отражатель 4 находятся на оси симника 1, а также выполнение части пометрии светильника. Наружный диаметр отражателя 4 определяется пересечени- зо верхности отражателя диффузно рассеивающей, поззоляет при сохранении ем конуса, образованного совокупновысокого КПД светильника исключить стью лучей, проходящих от источника 1 области с повышенным уровнем яркости света по периметру торца контротраи, тем самым, улучшить качественные жателя 2> с внутренней поверхностью характеристики освещения. тороидного отражателя 4. Данное Редактор Ю. Середа Составитель й. Зайцев Техред н.Ходанич , Корректоре. Черни Заказ 4392/30 Тираж 462 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб. 9 д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
