Номер патенту: 8753

Опубліковано: 30.09.1996

Автор: Мовчан Микола Матвійович

Завантажити PDF файл.

Формула / Реферат

Автомобильная фара, содержащая отража­тель, формирующий световой пучок, шарнир, контротражатель с источником света, установлен­ный на шарнире с возможностью поворота в соот­ветствии с поворотом рулевых колес автомобиля, отличающаяся тем, что, с целью повышения ста­бильности светотехнических характеристик, ука­занный отражатель, формирующий световой пучок, выполнен в виде части зеркальной отража­ющей поверхности вращения параболической об­разующей вокруг оси указанного шарнира, причем указанный источник света установлен в фокусе указанной зеркальной отражающей поверхности вращения параболической образующей, а расстоя­ние от оси шарнира до указанного фокуса равно половине расстояния от оси шарнира до вершины зеркальной отражающей поверхности вращения параболической образующей.

Текст

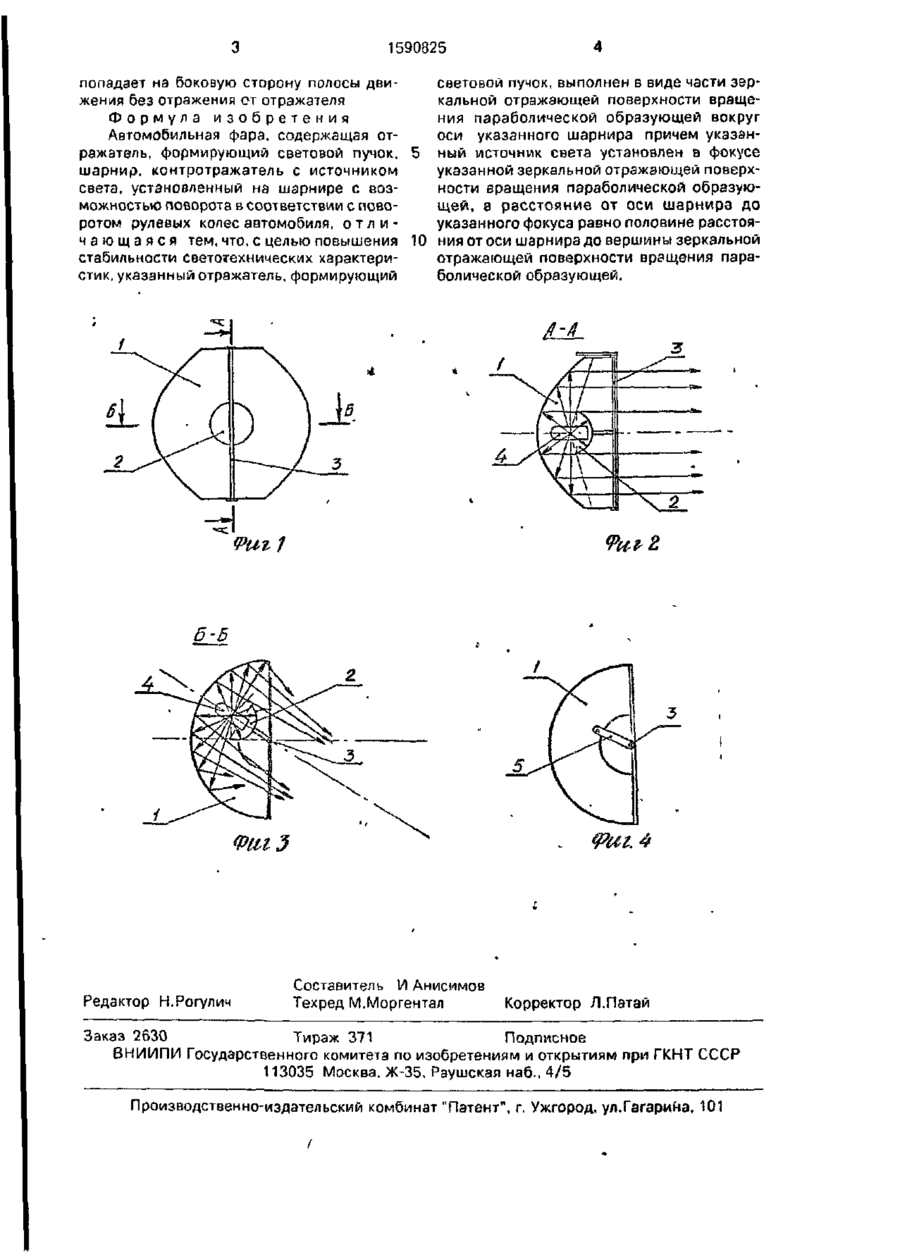

Изобретение относится к светотехнике, а именно к автомобильным фарам, световой пучок которых разворачивается согласованно с разворотом рулевых колес автомобиля. Цель изобретения - повышение стабильности светотехнических характеристик фары. Автомобильная фара содержит отражатель, контротражатель с источником света, закрепленный на шарнире Контротражатель с источником света разворачивается на шарнире согласовано с поворотом рулевых колес автомобиля 4 ил. Изобретение относится к светотехнике, а именно к автомобильным фарам, световой пучок которых разворачивается согласовано с поворотом рулевых колес автомобиля Целью изобретения явлется повышение стабильности светотехнических характеристик фары На фиг 1 показана фара, общий вид, на фиг 2 - разрез А-А на фиг 1 на фиг 3 разрез Б-Б на фиг 1 на фиг 4 - фара, вид сверху Фара работает следующим образом. При воздействии рулевым механизмом на рычаг 5 он поворачивается, поворачивая ось шарнира 3 с укрепленными на ней контротражателем 2 и источником 4 света. Лучи от источника 4 света, который перемещается при повороте колес автомобиля по дуге, равноудаленной от отражателя 1, отражаясь от контротрэжателя 2, попадают на комбинированный отражатель 1 и в зависимости от местонахождения источника 4 света отклоняются в противоположном направлении, т е в зависимости от положения рулевых колес автомобиля при неподвижной фаре поворачивается ее световой пучок в том же направлении, что и рулевые колеса автомобиля. При этом параболическая форма отражателя 1 обеспечивает формирование светового пучка без рассеяния в вертикальной плоскости, а форма в виде полуокружностей в горизонтальных стечениях способствует тому, что часть света рассеивается в горизонтальной плоскости, освещая ближнюю зону, а большую часть отражает по направлению оптической оси фары С поворотом автомобиля поворачивается и источник света, при этом часть света Автомобильная фара содержит элемент, формирующий световой пучок - отражатель 1 контротражатель 2, шарнир 3 источник 4 света Отражатель 1 представляет собой часть поверхности сращения параболической образующей вокруг оси шарнира 3 Источник 4 света установлен а контротражателе 2 который закреплен на шарнире 3 с возможностью поворота Расстояние между источником 4 света и осью шарнира 3 равно половине расстояния от вершины параболической образующей до оси шарнира 3 Источник 4 свега установлен в фокусе параболической образующей На шарнире 3 жестко закреплен рычаг 5 С 1590825 попадает на боковую сторону полосы двисветовой пучок, выполнен в виде части зержения без отражения от отражателя кальной отражающей поверхности вращеФормула изобретения ния параболической образующей вокруг Автомобильная фара, содержащая отоси указанного шарнира причем указанражатель, формирующий световой пучок, ный источник света установлен в фокусе шарнир, контротражатель с источником указанной зеркальной отражающей поверхсвета, установленный на шарнире с возности вращения параболической образуюможностью поворота в соответствии с повощей, а расстояние от оси шарнира до ротом рулевых колес автомобиля, о т л и указанного фокуса равно половине расстояч а ю щ а я с я тем, что, с целью повышения 10 ния от оси шарнира до вершины зеркальной стабильности светотехнических характериотражающей поверхности вращения парастик, указанный отражатель, формирующий болической образующей. б-, Редактор Н.Рогулич Составитель И Анисимов Техред М.Моргентал Корректор Л.Патай Заказ 2630 Тираж 371 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва. Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Дивитися

Додаткова інформація

Назва патенту англійською

M. molchans vehicle headlight

Автори англійською

Movchan Mykola Matviiovych

Назва патенту російською

Автомобильная фара м.м. молчана

Автори російською

Мовчан Николай Матвеевич

МПК / Мітки

МПК: F21S 8/10, F21V 14/00

Мітки: фара, автомобільна, мовчана, м.м
