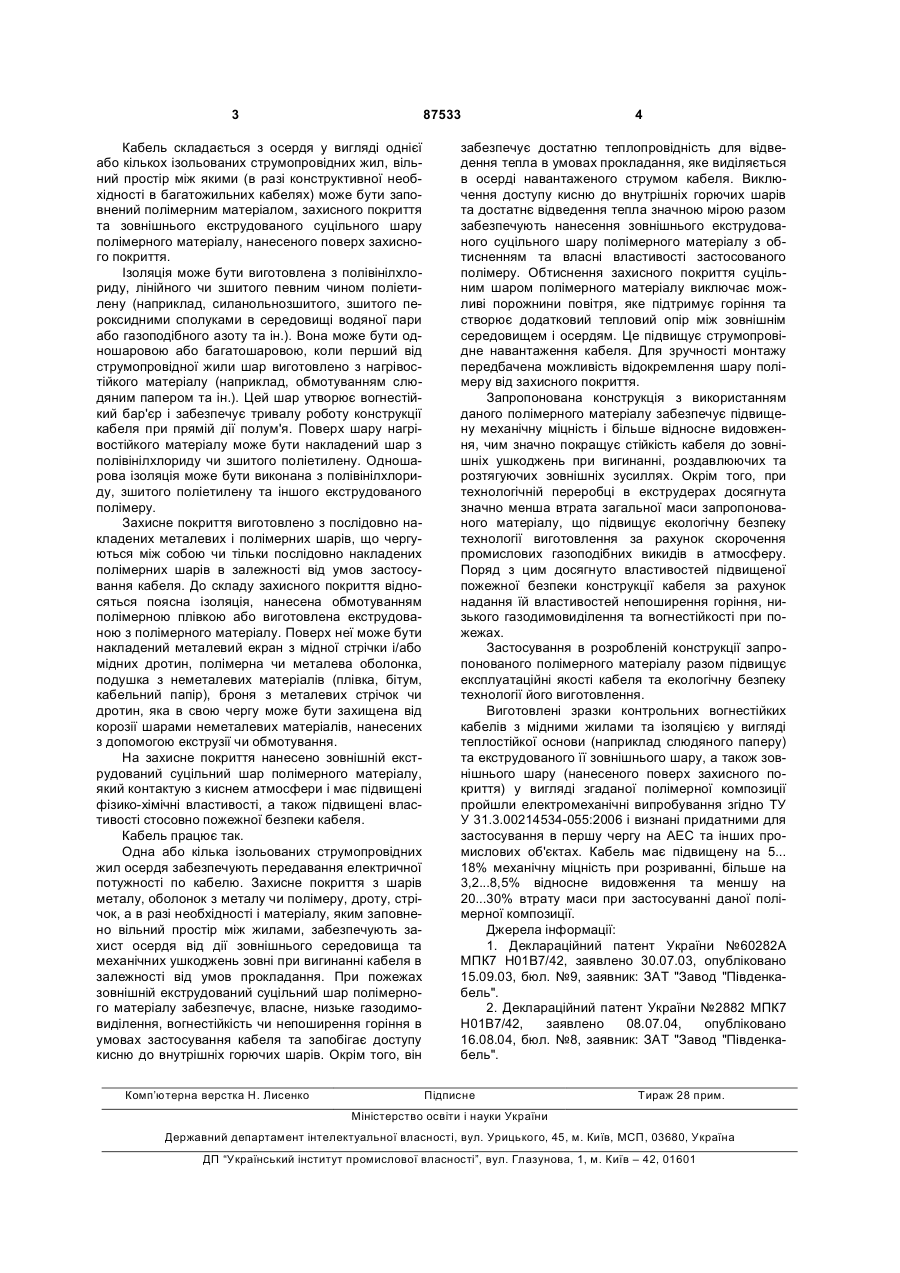

Кабель контрольний вогнестійкий, який містить осердя у вигляді однієї або кількох ізольова 3 87533 Кабель складається з осердя у вигляді однієї або кількох ізольованих струмопровідних жил, вільний простір між якими (в разі конструктивної необхідності в багатожильних кабелях) може бути заповнений полімерним матеріалом, захисного покриття та зовнішнього екструдованого суцільного шару полімерного матеріалу, нанесеного поверх захисного покриття. Ізоляція може бути виготовлена з полівінілхлориду, лінійного чи зшитого певним чином поліетилену (наприклад, силанольнозшитого, зшитого пероксидними сполуками в середовищі водяної пари або газоподібного азоту та ін.). Вона може бути одношаровою або багатошаровою, коли перший від струмопровідної жили шар виготовлено з нагрівостійкого матеріалу (наприклад, обмотуванням слюдяним папером та ін.). Цей шар утворює вогнестійкий бар'єр і забезпечує тривалу роботу конструкції кабеля при прямій дії полум'я. Поверх шару нагрівостійкого матеріалу може бути накладений шар з полівінілхлориду чи зшитого поліетилену. Одношарова ізоляція може бути виконана з полівінілхлориду, зшитого поліетилену та іншого екструдованого полімеру. Захисне покриття виготовлено з послідовно накладених металевих і полімерних шарів, що чергуються між собою чи тільки послідовно накладених полімерних шарів в залежності від умов застосування кабеля. До складу захисного покриття відносяться поясна ізоляція, нанесена обмотуванням полімерною плівкою або виготовлена екструдованою з полімерного матеріалу. Поверх неї може бути накладений металевий екран з мідної стрічки і/або мідних дротин, полімерна чи металева оболонка, подушка з неметалевих матеріалів (плівка, бітум, кабельний папір), броня з металевих стрічок чи дротин, яка в свою чергу може бути захищена від корозії шарами неметалевих матеріалів, нанесених з допомогою екструзії чи обмотування. На захисне покриття нанесено зовнішній екструдований суцільний шар полімерного матеріалу, який контактую з киснем атмосфери і має підвищені фізико-хімічні властивості, а також підвищені властивості стосовно пожежної безпеки кабеля. Кабель працює так. Одна або кілька ізольованих струмопровідних жил осердя забезпечують передавання електричної потужності по кабелю. Захисне покриття з шарів металу, оболонок з металу чи полімеру, дроту, стрічок, а в разі необхідності і матеріалу, яким заповнено вільний простір між жилами, забезпечують захист осердя від дії зовнішнього середовища та механічних ушкоджень зовні при вигинанні кабеля в залежності від умов прокладання. При пожежах зовнішній екструдований суцільний шар полімерного матеріалу забезпечує, власне, низьке газодимовиділення, вогнестійкість чи непоширення горіння в умовах застосування кабеля та запобігає доступу кисню до внутрішніх горючих шарів. Окрім того, він Комп’ютерна верстка Н. Лиcенко 4 забезпечує достатню теплопровідність для відведення тепла в умовах прокладання, яке виділяється в осерді навантаженого струмом кабеля. Виключення доступу кисню до внутрішніх горючих шарів та достатнє відведення тепла значною мірою разом забезпечують нанесення зовнішнього екструдованого суцільного шару полімерного матеріалу з обтисненням та власні властивості застосованого полімеру. Обтиснення захисного покриття суцільним шаром полімерного матеріалу виключає можливі порожнини повітря, яке підтримує горіння та створює додатковий тепловий опір між зовнішнім середовищем і осердям. Це підвищує струмопровідне навантаження кабеля. Для зручності монтажу передбачена можливість відокремлення шару полімеру від захисного покриття. Запропонована конструкція з використанням даного полімерного матеріалу забезпечує підвищену механічну міцність і більше відносне видовження, чим значно покращує стійкість кабеля до зовнішніх ушкоджень при вигинанні, роздавлюючих та розтягуючих зовнішніх зусиллях. Окрім того, при технологічній переробці в екструдерах досягнута значно менша втрата загальної маси запропонованого матеріалу, що підвищує екологічну безпеку технології виготовлення за рахунок скорочення промислових газоподібних викидів в атмосферу. Поряд з цим досягнуто властивостей підвищеної пожежної безпеки конструкції кабеля за рахунок надання їй властивостей непоширення горіння, низького газодимовиділення та вогнестійкості при пожежах. Застосування в розробленій конструкції запропонованого полімерного матеріалу разом підвищує експлуатаційні якості кабеля та екологічну безпеку технології його виготовлення. Виготовлені зразки контрольних вогнестійких кабелів з мідними жилами та ізоляцією у вигляді теплостійкої основи (наприклад слюдяного паперу) та екструдованого її зовнішнього шару, а також зовнішнього шару (нанесеного поверх захисного покриття) у вигляді згаданої полімерної композиції пройшли електромеханічні випробування згідно ТУ У 31.3.00214534-055:2006 і визнані придатними для застосування в першу чергу на АЕС та інших промислових об'єктах. Кабель має підвищену на 5... 18% механічну міцність при розриванні, більше на 3,2...8,5% відносне видовження та меншу на 20...30% втрату маси при застосуванні даної полімерної композиції. Джерела інформації: 1. Деклараційний патент України №60282А МПК7 Н01В7/42, заявлено 30.07.03, опубліковано 15.09.03, бюл. №9, заявник: ЗАТ "Завод "Південкабель". 2. Деклараційний патент України №2882 МПК7 Н01В7/42, заявлено 08.07.04, опубліковано 16.08.04, бюл. №8, заявник: ЗАТ "Завод "Південкабель". Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
