Кабель силовий пожежобезпечний
Номер патенту: 87532
Опубліковано: 27.07.2009
Автори: Василець Людмила Григорівна, Золотарьов Володимир Михайлович, Антонець Юрій Панасович, Карпушенко Василь Петрович, Чопов Євген Юрійович
Формула / Реферат
Кабель силовий пожежобезпечний, який містить осердя у вигляді однієї або кількох ізольованих струмопровідних жил, вільний простір між якими може бути заповнений полімерним матеріалом, виготовлене з металевих і/або полімерних шарів захисне покриття та зовнішній екструдований суцільний шар полімерного матеріалу поверх нього, який відрізняється тим, що ізоляція струмопровідних жил виготовлена у вигляді внутрішнього вогнестійкого шару, поверх якого нанесена полімерна композиція при співвідношенні її компонентів, мас. ч.:
полівінілхлорид
39,3-46,6
складний ефірний пластифікатор
14,0-15,5
хлорпарафін
9,0-10,3
свинцевий або кальцій-цинковий стабілізатор
1,5-1,8
декабромдифенілолпропан
0,3-0,4
триоксид сурми
4,0-5,0
стеарат кальцію
0,8-0,9
наповнювач - антипірен
20,6-30,0.
Текст

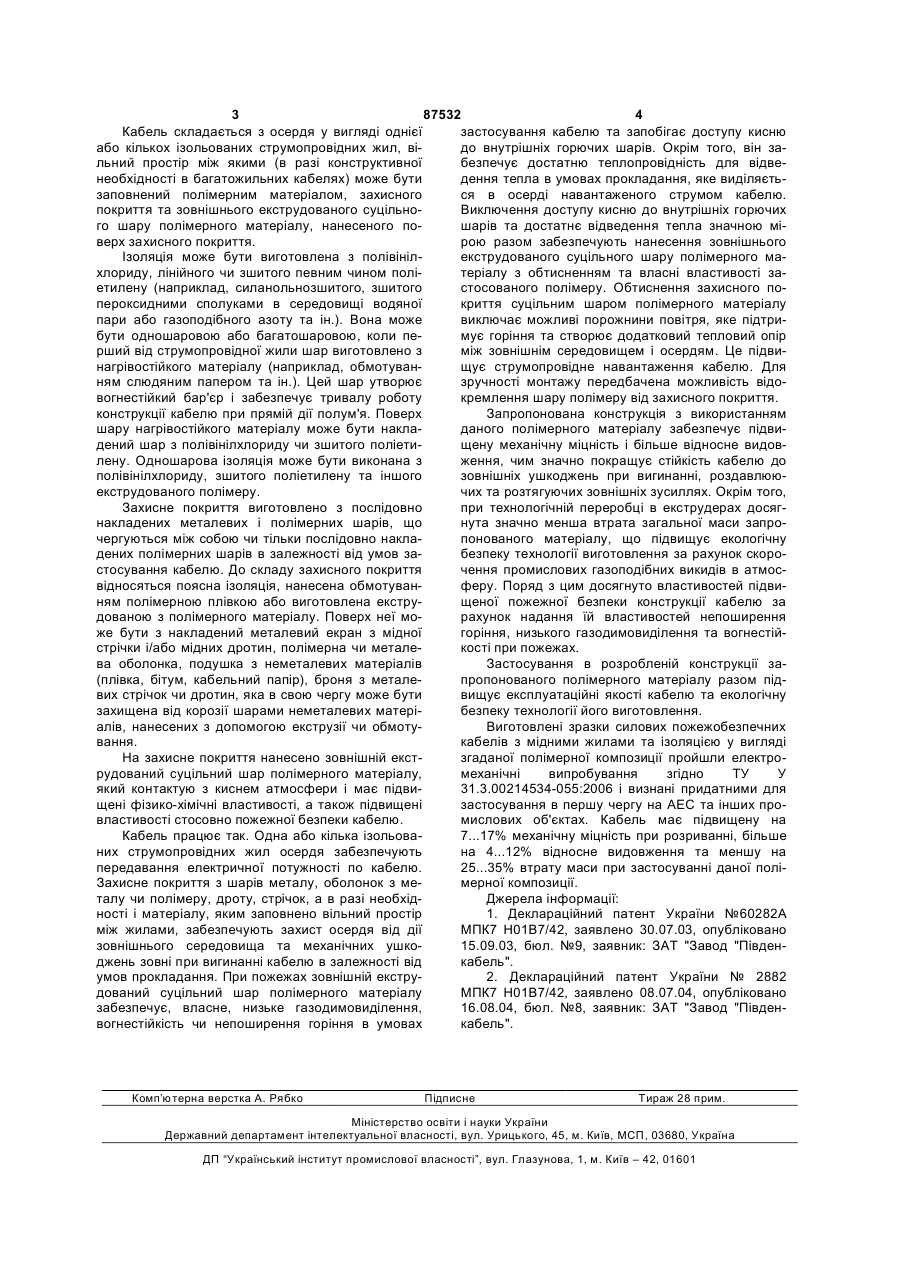

Кабель силовий пожежобезпечний, який містить осердя у вигляді однієї або кількох ізольова 3 87532 4 Кабель складається з осердя у вигляді однієї застосування кабелю та запобігає доступу кисню або кількох ізольованих струмопровідних жил, відо внутрішніх горючих шарів. Окрім того, він зальний простір між якими (в разі конструктивної безпечує достатню теплопровідність для відвенеобхідності в багатожильних кабелях) може бути дення тепла в умовах прокладання, яке виділяєтьзаповнений полімерним матеріалом, захисного ся в осерді навантаженого струмом кабелю. покриття та зовнішнього екструдованого суцільноВиключення доступу кисню до внутрішніх горючих го шару полімерного матеріалу, нанесеного пошарів та достатнє відведення тепла значною міверх захисного покриття. рою разом забезпечують нанесення зовнішнього Ізоляція може бути виготовлена з полівінілекструдованого суцільного шару полімерного махлориду, лінійного чи зшитого певним чином політеріалу з обтисненням та власні властивості заетилену (наприклад, силанольнозшитого, зшитого стосованого полімеру. Обтиснення захисного попероксидними сполуками в середовищі водяної криття суцільним шаром полімерного матеріалу пари або газоподібного азоту та ін.). Вона може виключає можливі порожнини повітря, яке підтрибути одношаровою або багатошаровою, коли пемує горіння та створює додатковий тепловий опір рший від струмопровідної жили шар виготовлено з між зовнішнім середовищем і осердям. Це підвинагрівостійкого матеріалу (наприклад, обмотуванщує струмопровідне навантаження кабелю. Для ням слюдяним папером та ін.). Цей шар утворює зручності монтажу передбачена можливість відовогнестійкий бар'єр і забезпечує тривалу роботу кремлення шару полімеру від захисного покриття. конструкції кабелю при прямій дії полум'я. Поверх Запропонована конструкція з використанням шару нагрівостійкого матеріалу може бути накладаного полімерного матеріалу забезпечує підвидений шар з полівінілхлориду чи зшитого поліетищену механічну міцність і більше відносне видовлену. Одношарова ізоляція може бути виконана з ження, чим значно покращує стійкість кабелю до полівінілхлориду, зшитого поліетилену та іншого зовнішніх ушкоджень при вигинанні, роздавлююекструдованого полімеру. чих та розтягуючих зовнішніх зусиллях. Окрім того, Захисне покриття виготовлено з послідовно при технологічній переробці в екструдерах досягнакладених металевих і полімерних шарів, що нута значно менша втрата загальної маси запрочергуються між собою чи тільки послідовно наклапонованого матеріалу, що підвищує екологічну дених полімерних шарів в залежності від умов забезпеку технології виготовлення за рахунок скоростосування кабелю. До складу захисного покриття чення промислових газоподібних викидів в атмосвідносяться поясна ізоляція, нанесена обмотуванферу. Поряд з цим досягнуто властивостей підвиням полімерною плівкою або виготовлена екструщеної пожежної безпеки конструкції кабелю за дованою з полімерного матеріалу. Поверх неї морахунок надання їй властивостей непоширення же бути з накладений металевий екран з мідної горіння, низького газодимовиділення та вогнестійстрічки і/або мідних дротин, полімерна чи металекості при пожежах. ва оболонка, подушка з неметалевих матеріалів Застосування в розробленій конструкції за(плівка, бітум, кабельний папір), броня з металепропонованого полімерного матеріалу разом підвих стрічок чи дротин, яка в свою чергу може бути вищує експлуатаційні якості кабелю та екологічну захищена від корозії шарами неметалевих матерібезпеку технології його виготовлення. алів, нанесених з допомогою екструзії чи обмотуВиготовлені зразки силових пожежобезпечних вання. кабелів з мідними жилами та ізоляцією у вигляді На захисне покриття нанесено зовнішній екстзгаданої полімерної композиції пройшли електрорудований суцільний шар полімерного матеріалу, механічні випробування згідно ТУ У який контактую з киснем атмосфери і має підви31.3.00214534-055:2006 і визнані придатними для щені фізико-хімічні властивості, а також підвищені застосування в першу чергу на АЕС та інших провластивості стосовно пожежної безпеки кабелю. мислових об'єктах. Кабель має підвищену на Кабель працює так. Одна або кілька ізольова7...17% механічну міцність при розриванні, більше них струмопровідних жил осердя забезпечують на 4...12% відносне видовження та меншу на передавання електричної потужності по кабелю. 25...35% втрату маси при застосуванні даної поліЗахисне покриття з шарів металу, оболонок з мемерної композиції. талу чи полімеру, дроту, стрічок, а в разі необхідДжерела інформації: ності і матеріалу, яким заповнено вільний простір 1. Деклараційний патент України №60282А між жилами, забезпечують захист осердя від дії МПК7 Н01В7/42, заявлено 30.07.03, опубліковано зовнішнього середовища та механічних ушко15.09.03, бюл. №9, заявник: ЗАТ "Завод "Південджень зовні при вигинанні кабелю в залежності від кабель". умов прокладання. При пожежах зовнішній екстру2. Деклараційний патент України № 2882 дований суцільний шар полімерного матеріалу МПК7 Н01В7/42, заявлено 08.07.04, опубліковано забезпечує, власне, низьке газодимовиділення, 16.08.04, бюл. №8, заявник: ЗАТ "Завод "Південвогнестійкість чи непоширення горіння в умовах кабель". Комп’ютерна верстка А. Рябко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFire-safe power cable
Автори англійськоюZolotariov Volodymyr Mykhailovych, Karpushenko Vasyl Petrovych, Antonets Yurii Panasovych, Vasylets Liudmyla Hryhorivna, Chopov Yevhen Yuriiovych
Назва патенту російськоюКабель силовой пожаробезопасный
Автори російськоюЗолотарёв Владимир Михайлович, Карпушенко Василий Петрович, Антонець Тарас Юрьевич, Василец Людмила Григорьевна, Чопов Евгений Юрьевич
МПК / Мітки
МПК: H01B 9/00
Мітки: пожежобезпечний, кабель, силовий
