Шнекоподібна активноротаційна борона

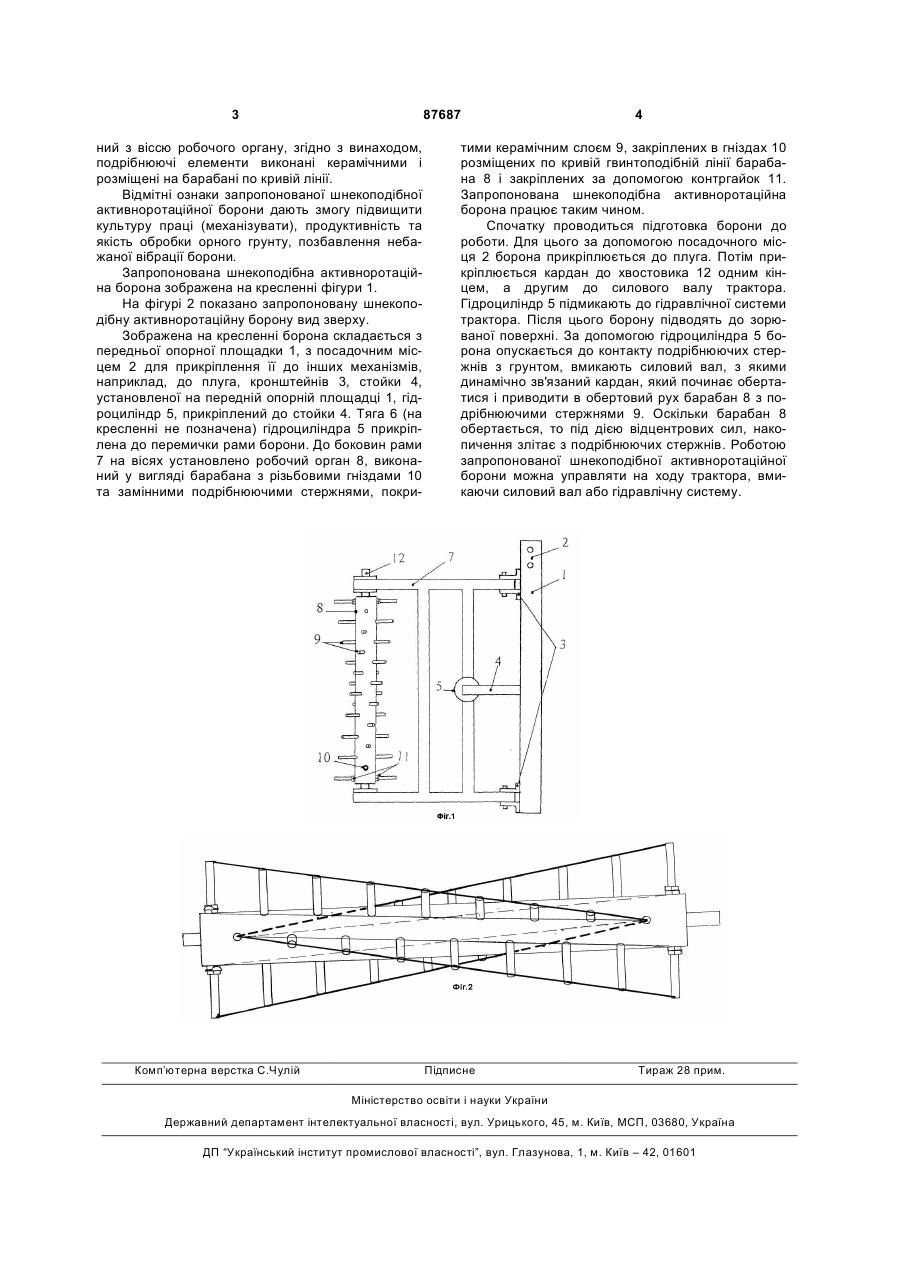

Шнекоподібна активноротаційна борона, яка складається з рами, до бокових сторін якої за до 3 87687 ний з віссю робочого органу, згідно з винаходом, подрібнюючі елементи виконані керамічними і розміщені на барабані по кривій лінії. Відмітні ознаки запропонованої шнекоподібної активноротаційної борони дають змогу підвищити культуру праці (механізувати), продуктивність та якість обробки орного грунту, позбавлення небажаної вібрації борони. Запропонована шнекоподібна активноротаційна борона зображена на кресленні фігури 1. На фігурі 2 показано запропоновану шнекоподібну активноротаційну борону вид зверху. Зображена на кресленні борона складається з передньої опорної площадки 1, з посадочним місцем 2 для прикріплення її до інших механізмів, наприклад, до плуга, кронштейнів 3, стойки 4, установленої на передній опорній площадці 1, гідроциліндр 5, прикріплений до стойки 4. Тяга 6 (на кресленні не позначена) гідроциліндра 5 прикріплена до перемички рами борони. До боковин рами 7 на вісях установлено робочий орган 8, виконаний у вигляді барабана з різьбовими гніздами 10 та замінними подрібнюючими стержнями, покри Комп’ютерна верстка С.Чулій 4 тими керамічним слоєм 9, закріплених в гніздах 10 розміщених по кривій гвинтоподібній лінії барабана 8 і закріплених за допомогою контргайок 11. Запропонована шнекоподібна активноротаційна борона працює таким чином. Спочатку проводиться підготовка борони до роботи. Для цього за допомогою посадочного місця 2 борона прикріплюється до плуга. Потім прикріплюється кардан до хвостовика 12 одним кінцем, а другим до силового валу трактора. Гідроциліндр 5 підмикають до гідравлічної системи трактора. Після цього борону підводять до зорюваної поверхні. За допомогою гідроциліндра 5 борона опускається до контакту подрібнюючих стержнів з грунтом, вмикають силовий вал, з якими динамічно зв'язаний кардан, який починає обертатися і приводити в обертовий рух барабан 8 з подрібнюючими стержнями 9. Оскільки барабан 8 обертається, то під дією відцентрових сил, накопичення злітає з подрібнюючих стержнів. Роботою запропонованої шнекоподібної активноротаційної борони можна управляти на ходу трактора, вмикаючи силовий вал або гідравлічну систему. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
