Прутковий каток

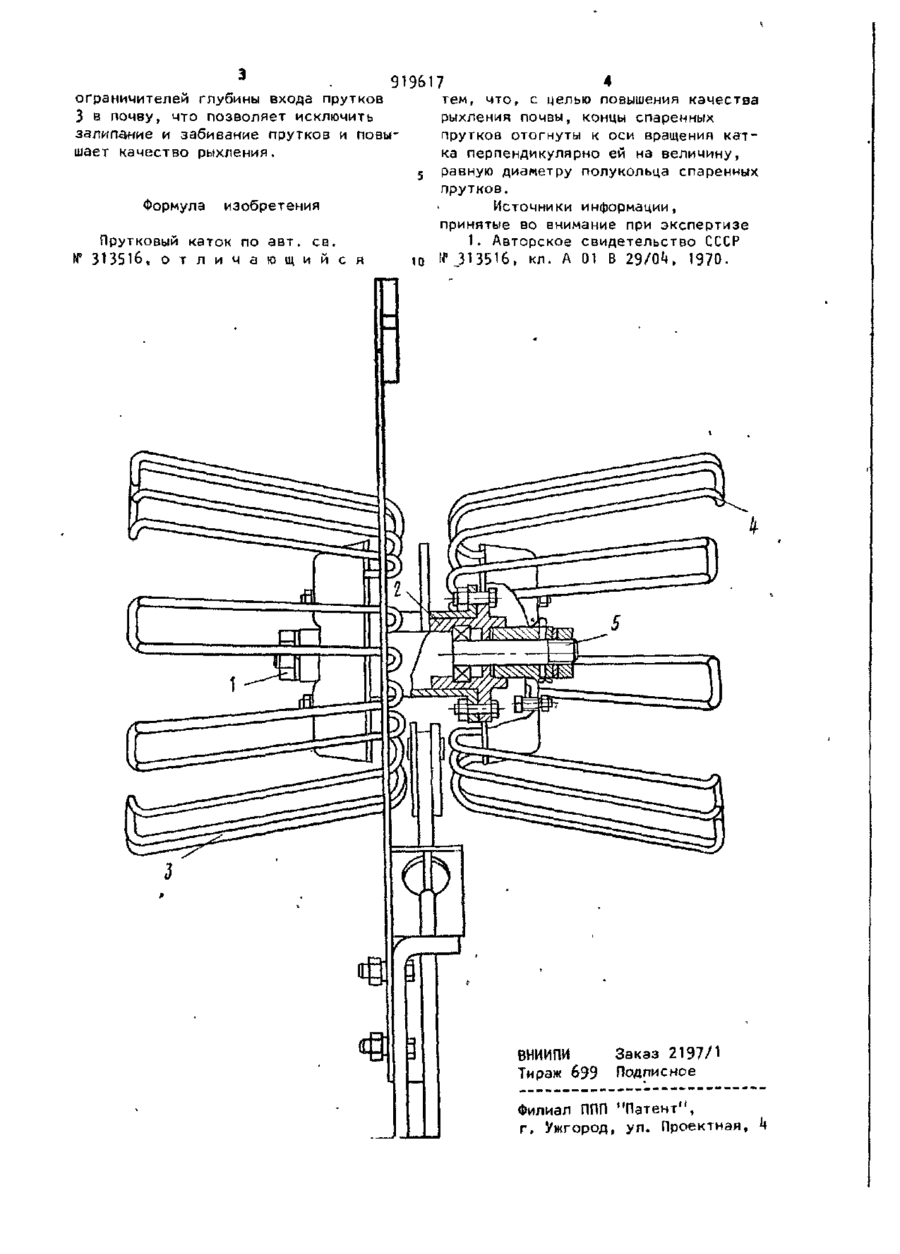

Союз Советских Социалистических Республик (И) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву № 31 3516 (22)3анвлеио03.01.80 (21) 2863157/30-15 (51 )М. Кл. с присоединением заявки • № (ЬеударстяшыЙ комитет СССР А 01 В 29/0*4 (23)Приоригет до делан изобретений Опублнковано15*0**.82. Бюллетень № н открытий Дата опубликований описания 15.0*4.82 (53)УДК631.3Й (088.8) (72) Авторы изобретения А . В . Полушкин, Н.С. Кабаков, М.П. Баландин, И.В. М.Я. Миргород и Л.Ф. Мирошниченко (71) Заявитель Сегеда, Украинский научно-исследовательский институт сельскохозяйственного машиностроения (5*0 ПРУТКОВЫЙ КАТОК I Изобретение относится к сельскохозяйственному машиностроению и может быть использовано на машинах для культивации почвы. По основному аат. св. № 313516 известен прутковый каток, состоящий из ступицы с консольно закрепленными спаренными пружинными прутками, у которых концы прутков имеют форму полукольца, расположенного в плоскости, перпендикулярной плоскостям, про", ходящим через соответствующую пару прутков, а консольные концы прутков отогнуты от оси вращения катка [ П . Однако замкнутый консольный конец прутка и-образной формы этого катка при рыхлении почвы залипает или забивается почвенными комьями и камнями, из-за чего нарушается технологический процесс крошения, ухудшается качест20 во рыхления почвы. " Цель изобретения - повышение качества рыхления почвы. Цель достигается тем, что концы спаренных прутков отогнуты к оси вращения катка перпендикулярно ей на величину, равную диаметру полукольца спаренных прутков. На чертеже изображен прутковый каток, вид сверху. На валу 1 установлена вращающаяся ступица 2, к которой консольно закреплены спаренные прутки 3* Концы k спаренных прутков 3 имеют форму полукольца и отогнуты к оси 5 вращения катка и перпендикулярно ей на величину, равную диаметру полукольца. При этом полукольца спаренных прутков 3 расположены в плоскости, перпендикулярной плоскости, проходящей через соответствующую пару прутков. Прутковый каток работает следующим образом. При внедрении катка в почву спаренные Прутки 3 производят рыхление почвы на заданную глубину, так как отогнутые концы k выполняют функцию 919617 ограничителей глубины входа прутков тем, что, с целью повышения качества З в почву, что позволяет исключить рыхления почвы, концы спаренных залип&ние и забивание прутков и повыпрутков отогнуты к оси вращения катшает качество рыхления. ка перпендикулярно ей на величину, равную диаметру полукольца спаренных прутков. Формула изобретения Источники информации, принятые во внимание при экспертизе Прутковый каток по а в т . с а . 1. Авторское свидетельство СССР 313516, о т л и ч а ю щ и й с № 313516, кл. А 01 В 29/0**, 1970. t o ВНИИПИ Заказ 2197/1 Тираж 699 Подписное Филиал ППП "Патент", г, Ужгород, ул. Проектная, h
