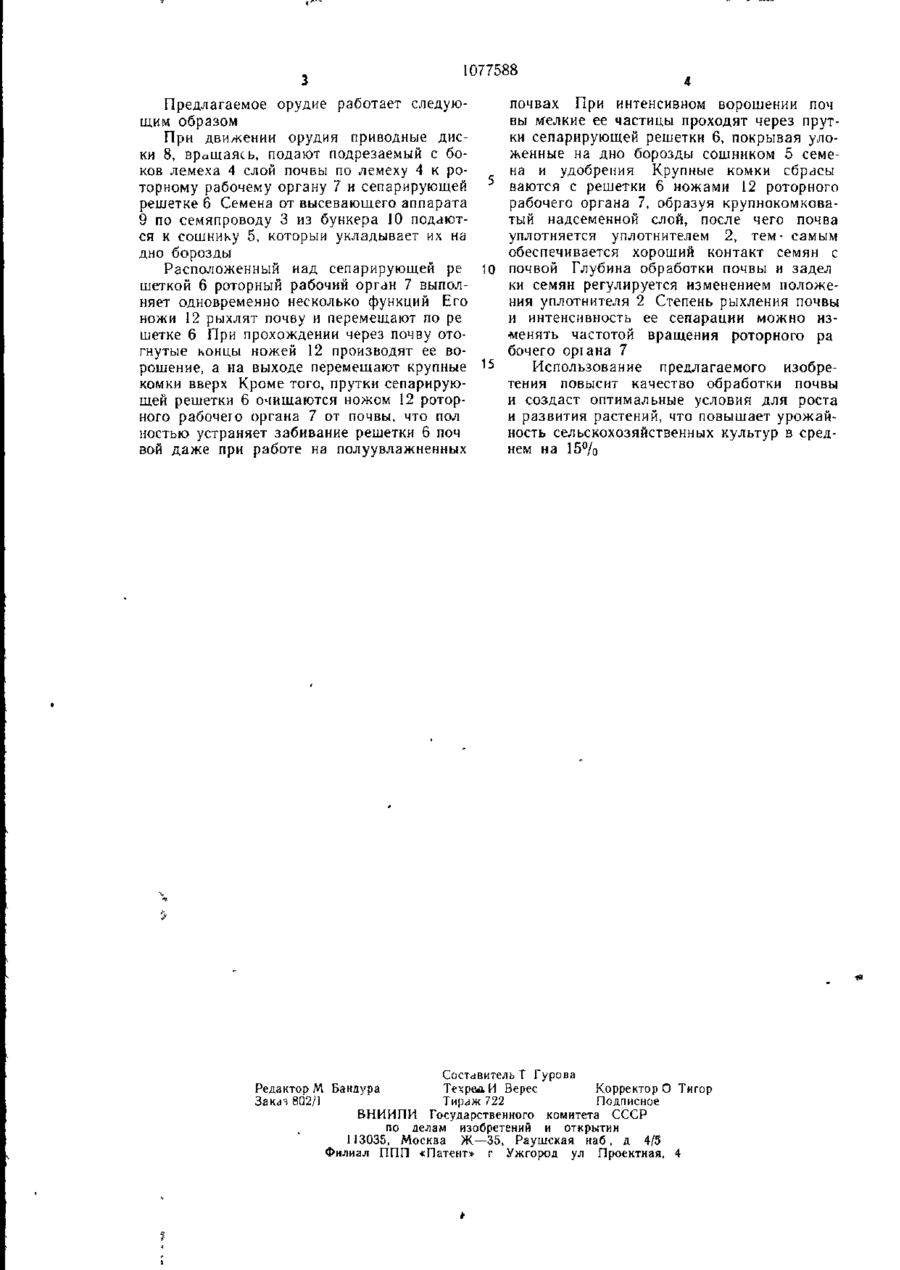

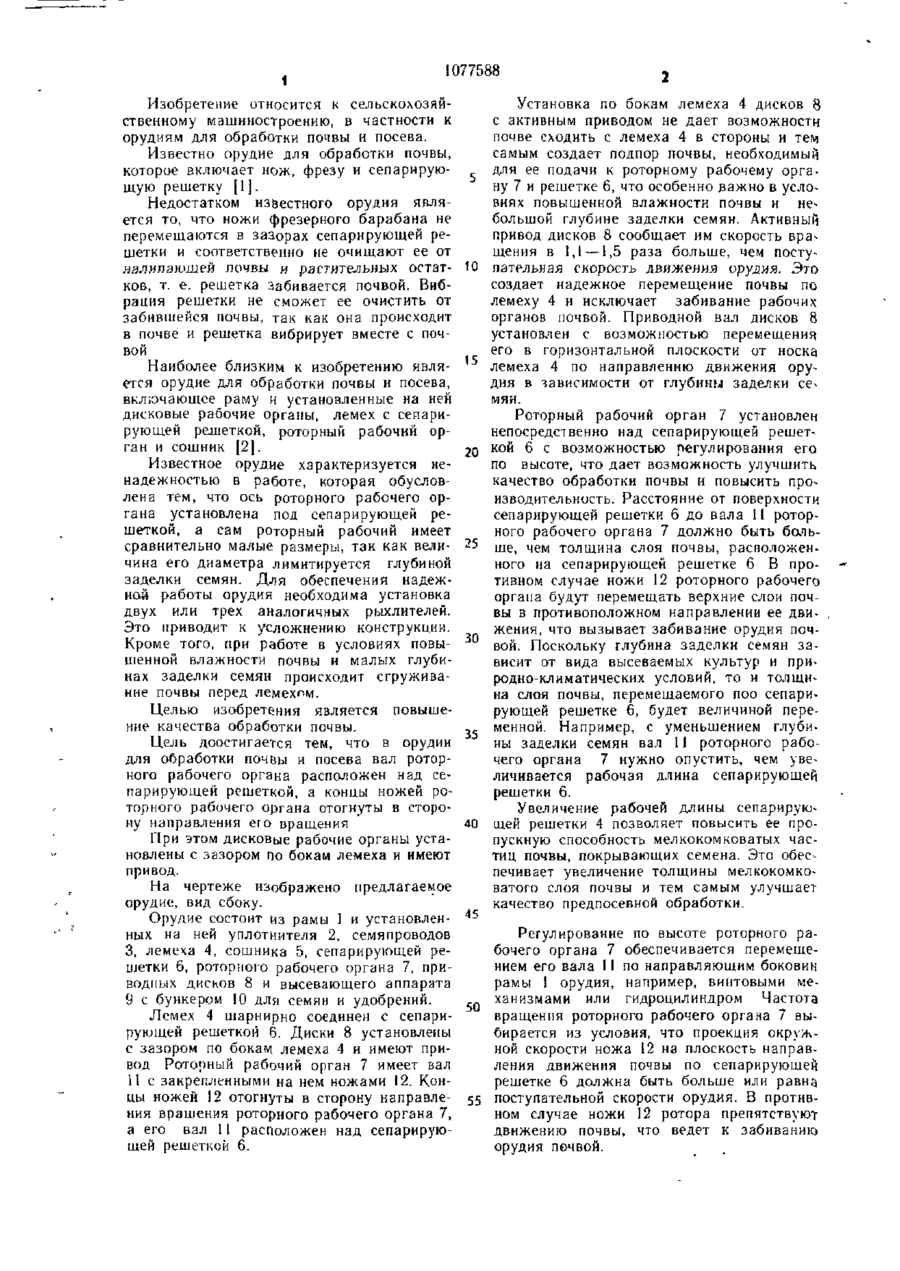

1. ОРУДИЕ ДЛЯ ОБРАБОТКИ ПОЧВЫ И ЛОСЕВА, включающее раму и установленные на ней дисковые рабочие органы, лемех с сепарирующей решеткой, роторный рабочий орган и сошник, отличающееся тем, что, с целью повышения качества обработки почвы, вал роторного рабочего органа расположен над сепарирующей решеткой, а концы ножей роторного рабочего органа отогнуты в сторону направления его вращения. 2. Орудие по п 1, отличающееся тем, что дисковые рабочие органы установлены с зазором по бокам лемеха и имеют привод. (Л сю 1 1077588 Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для обработки почвы и посева. Известно орудие для обработки почвы, которое включает нож, фрезу и сепарирующую решетку [1]. Недостатком известного орудия является то, что ножи фрезерного барабана не перемещаются в зазорах сепарирующей решетки и соответственно не очищают ее от налипающей почвы и растительных остатков, т. е. решетка забивается почвой. Вибрация решетки не сможет ее очистить от забившейся почвы, так как она происходит в почве и решетка вибрирует вместе с почвой Наиболее близким к изобретению является орудие для обработки почвы и посева, включающее раму и установленные на ней дисковые рабочие органы, лемех с сепарирующей р&шеткой, роторный рабочий орган и сошник [2]. Известное орудие характеризуется ненадежностью в работе, которая обусловлена тем, что ось роторного рабочего органа установлена под сепарирующей решеткой, а сам роторный рабочий имеет сравнительно малые размеры, так как величина его диаметра лимитируется глубиной заделки семян. Д л я обеспечения надежной работы орудия необходима установка двух или трех аналогичных рыхлителей. Это приводит к усложнению конструкции. Кроме того, при работе в условиях повышенной влажности почвы и малых глубинах заделки семян происходит сгруживание почвы перед лемехом. Целью изобретения является повышение качества обработки почвы. Цель доостигается тем, что в орудии для обработки почвы и посева вал роторного рабочего органа расположен над сепарирующей решеткой, а концы ножей роторного рабочего органа отогнуты в сторону направления его вращения При этом дисковые рабочие органы установлены с зазором по бокам лемеха и имеют привод. На чертеже изображено предлагаемое орудие, вид сбоку. Орудие состоит из рамы 1 и установленных на ней уплотнителя 2, семяпроводов 3, лемеха 4, сошника 5, сепарирующей решетки 6, роторного рабочего органа 7, приводных дисков 8 и высевающего аппарата 9 с бункером 10 для семян и удобрений. Лемех 4 шарнирно соединен с сепарирующей решеткой 6. Диски 8 установлены с зазором по бокам лемеха 4 и имеют привод Роторный рабочий орган 7 имеет вал 11 с закрепленными на нем ножами 12. Концы ножей 12 отогнуты в сторону направления вращения роторного рабочего органа 7, а его вал 11 расположен над сепарирующей решеткой 6. 10 20 25 3 0 ^s 40 4 5 Установка по бокам лемеха 4 дисков 8 с активным приводом не дает возможности почве сходить с лемеха 4 в стороны и тем самым создает подпор почвы, необходимый для ее подачи к роторному рабочему органу 7 и решетке 6, что особенно важно в условиях повышенной влажности почвы и небольшой глубине заделки семян. Активный привод дисков 8 сообщает им скорость вращения в 1,1 —1,5 раза больше, чем поступательная скорость движения орудия. Это создает надежное перемещение почвы по лемеху 4 и исключает забивание рабочих органов почвой. Приводной вал дисков 8 установлен с возможностью перемещения его в горизонтальной плоскости от носка лемеха 4 по направлению движения орудия в зависимости от глубины заделки семян. Роторный рабочий орган 7 установлен непосредственно над сепарирующей решеткой 6 с возможностью регулирования его по высоте, что дает возможность улучшить качество обработки почвы и повысить производительность. Расстояние от поверхности сепарирующей решетки б до вала 11 роторного рабочего органа 7 должно быть больше, чем толщина слоя почвы, расположенного на сепарирующей решетке 6 В противном случае ножи 12 роторного рабочего органа будут перемещать верхние слои почвы в противоположном направлении ее движения, что вызывает забивание орудия почвой. Поскольку глубина заделки семян зависит от вида высеваемых культур и природно-климатических условий, то и толщина слоя почвы, перемещаемого поо сепарирующей решетке 6, будет величиной переменной. Например, с уменьшением глубины заделки семян вал 11 роторного рабочего органа 7 нужно опустить, чем увеличивается рабочая длина сепарирующей решетки 6. Увеличение рабочей длины сепарирующей решетки 4 позволяет повысить ее пропускную способность мелкокомковатых частиц почвы, покрывающих семена. Это обеспечивает увеличение толщины мелкокомковатого слоя почвы и тем самым улучшает качество предпосевной обработки. Регулирование по высоте роторного рабочего органа 7 обеспечивается перемещением его вала 11 по направляющим боковин рамы 1 орудия, например, винтовыми механизмами или гидроцилиндром Частота 5 0 вращения роторного рабочего органа 7 выбирается из условия, что проекция окружной скорости ножа 12 на плоскость направления движения почвы по сепарирующей решетке 6 должна быть больше или равна 55 поступательной скорости орудия. В противном случае ножи 12 ротора препятствуют движению почвы, что ведет к забиванию орудия почвой. 1077588 Предлагаемое орудие работает следуюпочвах При интенсивном ворошении поч щим образом вы мелкие ее частицы проходят через прутПри движении орудия приводные диски сепарирующей решетки 6, покрывая улоки 8, вращаясь, подают подрезаемый с боженные на дно борозды сошником 5 семеков лемеха 4 слой почвы по лемеху 4 к рона и удобрения Крупные комки сбрасы торному рабочему органу 7 и сепарирующей ваются с решетки 6 ножами 12 роторного решетке 6 Семена от высевающего аппарата рабочего органа 7, образуя крупнокомкова9 по семяпроводу 3 из бункера 10 подаюттый надсеменной слой, после чего почва ся к сошнику 5, который укладывает их на уплотняется уплотнителем 2, тем- самым дно борозды обеспечивается хороший контакт семян с Расположенный над сепарирующей ре 10 почвой Глубина обработки почвы и задел шеткой б роторный рабочий орган 7 выполки семян регулируется изменением положеняет одновременно несколько функций Его ния уплотнителя 2 Степень рыхления почвы ножи 12 рыхлят почву и перемещают по ре и интенсивность ее сепарации можно изшетке 6 При прохождении через почву отоменять частотой вращения роторного ра гнутые концы ножей 12 производят ее вобочего оріана 7 рошение, а на выходе перемещают крупные 1 5 Использование предлагаемого изобрекомки вверх Кроме того, прутки сепарируютения повысит качество обработки почвы щей решетки 6 очищаются ножом 12 ротори создаст оптимальные условия для роста ного рабочею органа 7 от почвы, что пол и развития растений, что повышает урожайностью устраняет забивание решетки 6 поч ность сельскохозяйственных культур в средвой даже при работе на полуувлажненных нем на 15% Состлвитель Т Гурова Редактор М Бандура Техрал И Верес Корректор О Тигор Закач 802/1 Тираж 722 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытии 113035, Москва Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент» г Ужгород ул Проектная, 4
