Пристрій для спрямування грунтообробної машини уздовж борозни

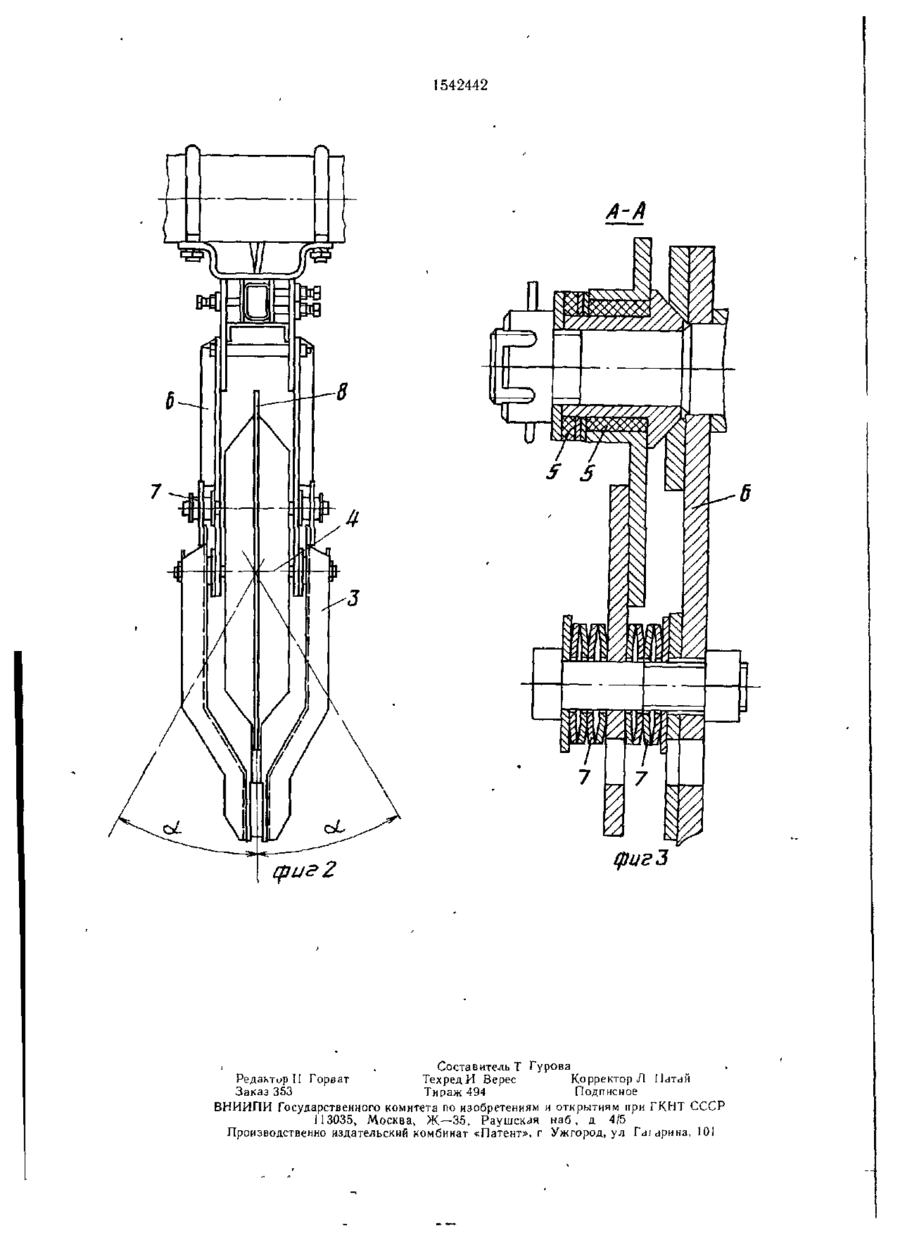

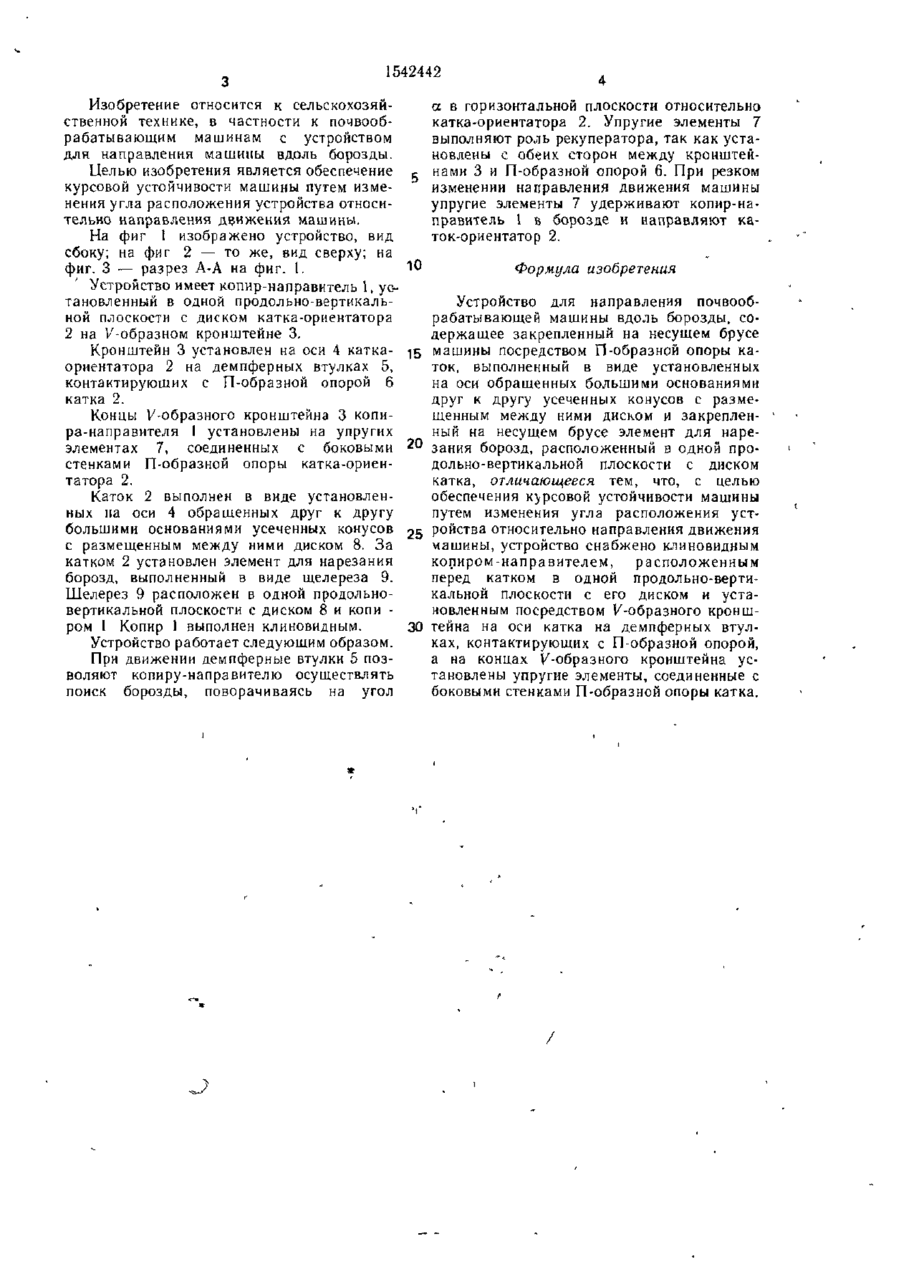

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН А (51)5 А 01 В 69/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21} 4408679/30-15 * .- (22) 11.04.88 (46) 15.02.90. Бюл. № 6 (71) Украинский научно-исследовательский институт сельскохозяйственного машиностроения (72) А. В. Полушкин, Ю. В Лихобаба, В. Н. Ангелов, В. С. Глуховский, Л. Ф Мирошниченко и Г П. Журавлев (53) 631.319(088.8) (56) Авторское свидетельство СССР № 338183, кл. А 01 В 69/00, 1968 Патент США № 3998273, кл. А 01 В 69/00, 1971. (54) УСТРОЙСТВО ДЛЯ НАПРАВЛЕНИЯ ПОЧВООБРАБАТЫВАЮЩЕЙ МАШИНЫ ВДОЛЬ БОРОЗДЫ (57) Изобретение относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим машинам Цель изобретения — обеспечение курсовой устойчивости почвообрабатывающей машины путем изменения угла расположения уст ройства относительно направления движения машины. Устройство снабжено клиновидным колиром-направителем 1, который расположен впереди катка 2 на одной прямой с ним. Копир-направитель 1 установлен с помощью У-образного кронштейна 3 на оси катка 2 на демпферных втулках, контактирующих с П-образной опорой 6 катка 2. На концах К-образного кронштейна 3 установлены дополнительные упругие элементы, соединенные с боковыми стенками П-образной опоры 6 катка 2 За катком 2 установлен элемент для нарезания борозд, выполненный в виде щелереза 9. Щелерез 9 расположен в одной продольно-вертикальной плоскости с копиром-направигелем 1. При движении втулки позволяют копиру-направителю 1 искать борозду, поворачиваясь на угол а в горизонтальной плоскости относительно катка 2. Упругие элементы при резком изменении направления движения машины удерживают копир-направитель 1 в борозде и направляют каток 2. 3 ил. 8 СП фиг і 1542442 Изобретение относится к сельскохозяйственной технике, в частности к почвообрабатывающим машинам с устройством для направления машины вдоль борозды. Целью изобретения является обеспечение курсовой устойчивости машины путем изменения угла расположения устройства относительно направления движения машины. На фиг 1 изображено устройство, вид сбоку; на фиг 2 — то же, вид сверху; на фиг. 3 — разрез А-А на фиг. 1. Устройство имеет копир-направитель 1, установленный в одной продольно-вертикальной плоскости с диском катка-ориентатора 2 на V'-образном кронштейне 3. Кронштейн 3 установлен на оси 4 каткаориентатора 2 на демпферных втулках 5, контактирующих с П-обра з ной опорой 6 катка 2. Концы V-образного кронштейна 3 копира-направителя 1 установлены на упругих элементах 7, соединенных с боковыми стенками П-образной опоры катка-ориентатора 2. Каток 2 выполнен в виде установленных на оси 4 обращенных друг к другу большими основаниями усеченных конусов с размещенным между ними диском 8. За катком 2 установлен элемент для нарезания борозд, выполненный в виде щелереза 9. Щелерез 9 расположен в одной продольновертикальной плоскости с диском 8 и копи ром 1 Копир I выполнен клиновидным. Устройство работает следующим образом. При движении демпферные втулки 5 позволяют копиру-направителю осуществлять поиск борозды, поворачиваясь на угол а в горизонтальной плоскости относительно катка-ориентатора 2. Упругие элементы 7 выполняют роль рекуператора, так как установлены с обеих сторон между кронштейнами 3 и П-образной опорой 6. При резком изменении направления движения машины упругие элементы 7 удерживают копир-направитель 1 в борозде и направляют каток-ориентатор 2. 10 15 20 25 30 'і' Формула изобретения Устройство для направления почвообрабатывающей машины вдоль борозды, содержащее закрепленный на несущем брусе машины посредством П-образной опоры каток, выполненный в виде установленных на оси обращенных большими основаниями друг к другу усеченных конусов с размещенным между ними диском и закрепленный на несущем брусе элемент для нарезания борозд, расположенный в одной продольно-вертикальной плоскости с диском катка, отличающееся тем, что, с целью обеспечения курсовой устойчивости машины путем изменения угла расположения устройства относительно направления движения машины, устройство снабжено клиновидным копиром-на правителем, расположенным перед катком в одной продольно-вертикальной плоскости с его диском и установленным посредством V-образного кронштейна на оси катка на демпферных втулках, контактирующих с П-образной опорой, а на концах К-образного кронштейна установлены упругие элементы, соединенные с боковыми стенками П-образной опоры катка. 1542442 A-A і . Составитель! Гурова Редаьт^р II Горват ТехредИ Верес Корректор Л Заказ 353 Тираж 494 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб, д 4/5 Производственно издательский комбинат «Патент», г Ужгород, ул Гларина, 101
