Комбінована машина для вирівнювання поверхні і внесення гербіцидів одночасно з обробітком грунту

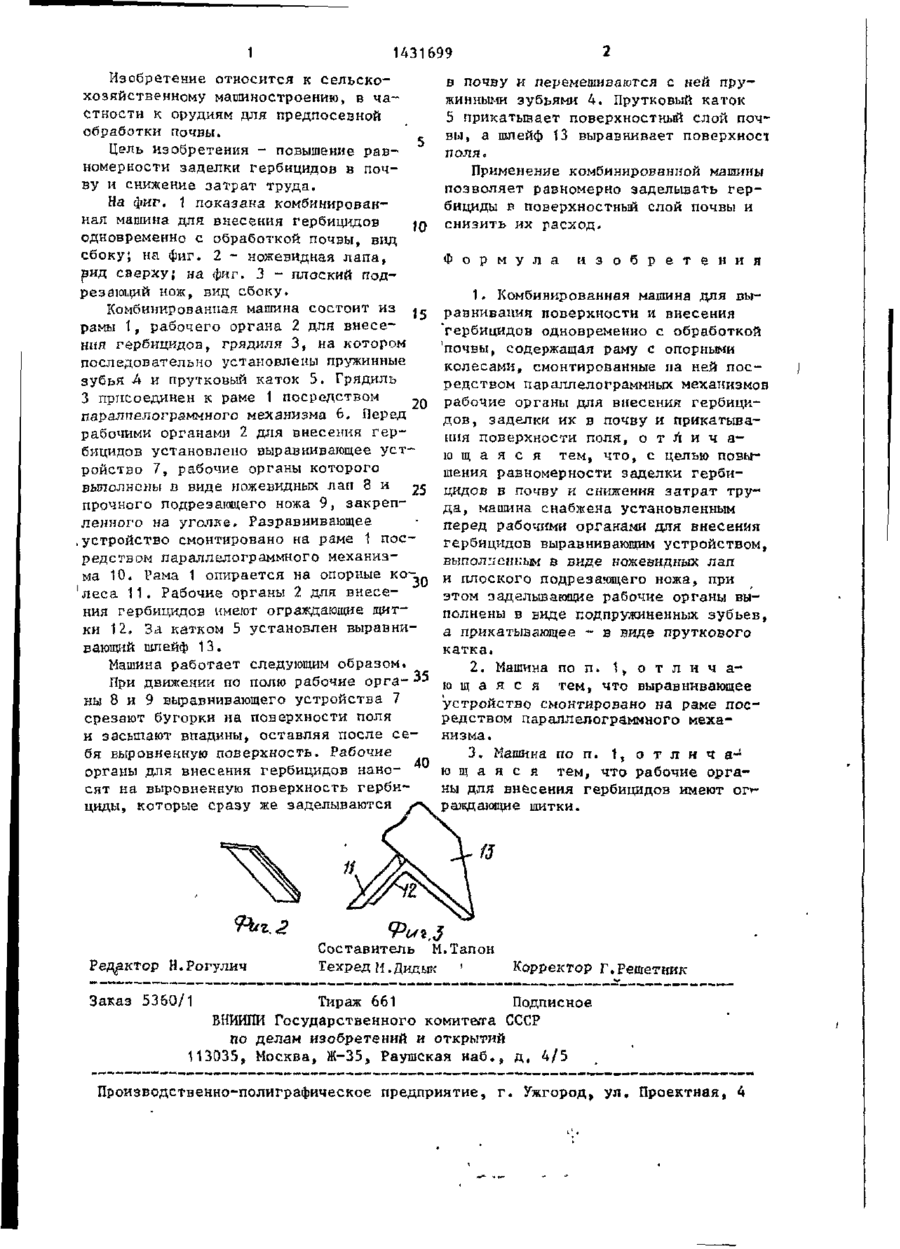

Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для предпосевной обработки почвы. Цель изобретения повышение равномерности заделки гербицидов в почву и снижение затрат труда. Перед рабочими органами для внесения гербицидов 2 установлено выравнивающее устройство 7. Рабочие органы выравнивающего устройства 7 выполнены в виде ножевидных лап 8 и плоского подрезающего ножа 9. Заделывающие рабочие органы выполнены в виде пружинных зубьев 4. Прикатывающие рабочие органы выполнены в виде пруткового катка 5. Выравнивающее устройство 7 смонтировано на раме 1 посредством параллелограммного механизма 10. Рабочие органы для внесения гербицидов 2 имеют ограждающие щитки. При движении по полю ножевидные лапы 8 и подрезающий нож 9 срезают бугорки и засыпают впадины на поверхности поля. Гербициды наносятся на выровненную и разрыхленную поверхность поля. Пружинные зубья 4 перемешивают гербициды с почвой. Каток 5 уплотняет поверхностный- слой почвы, а шлейф выравнивает ее. 2 з.п. ф~лы, 3 ил. со со Фиг 1 э ПФ-1 1 1431699 Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для предпосевной обработки почвы. Цель изобретения - повышение равномерности заделки гербицидов в почву и снижение затрат труда. На фиг. \ показана комбинированная машина для внесения гербицидов Ю одновременно с обработкой почвы, вид сбоку; на фиг. 2 - ножевидная лапа, вид саерху; на фиг. 3 - плоский подрез аюций нож, вид сбоку. Комбинированная машина состоит из 15 рамы 1 ( рабочего органа 2 для внесения гербицидов, грядиля 3, на котором последовательно установлены пружинные зубья А и прутковый каток 5. Грядиль 3 присоединен к раме 1 посредством 20 паралпелограммного механизма 6, Перед рабочими органами 2 для внесения гербицидов установлено выравнивающее устройство 7, рабочие органы которого выполнены в виде иожевидных лап 8 и 25 прочного подрезающего ножа 9, закрепленного на уголке. Разравнивающее ,устройство смонтировано на раме 1 посредством параллелограммного механизма 10. Рама 1 опирается на опорные ко'леса 11. Рабочие органы 2 для внесе- 30 ния гербицидов имеют ограждающие щитки 12, За катком 5 установлен выравни' вающий шлейф 13. в почну и перемешиваются с ней пружинными зубьями А. Прутковый каток 5 прикатывает поверхностный слой почвы, а шлейф 13 выравнивает поверхносч поля. Применение комбинированной машины позволяет равномерно заделывать г е р бициды в поверхностный слой почвы и снизить их расход. Ф о р м у л а и з о б р е т е н и я 1. Комбинированная машина для выравнивания поверхности и внесения 'гербицидов одновременно с обработкой 'почвы, содержащая раму с опорными колесами, смонтированные на ней п о с редством параллелограммных механизмов рабочие органы для внесения гербицид о в , заделки их в почву и прикатьшания поверхности поля, о т л и ч а ю щ а я с я тем, что, с целью повышения равномерности заделки гербицидов в почву и снижения з а т р а т труд а , машина снабжена установленным перед рабочими органами для внесения гербицидов выравнивающим устройством, выполненным в виде ножевидкых лап и плоского подрезающего ножа, при этом заделывающие рабочие органы выполнены в виде подпружиненных зубьев, а прикатывающее - в виде пруткового катка. Машина работает следующим образом. 2. Машина по п. 1, о т л и ч а При движении по полю рабочие орга- 35 ю щ а я с я тем, что выравнивающее ны 8 и 9 выравнивающего устройства 7 устройство смонтировано на раме поссрезают бугорки на поверхности поля редством параллелограммного мехаи засыпают впадины, оставляя после се низма. бя выровненную поверхность. Рабочие 3 . Машина по п. Ї, о т л и ч аорганы для внесения гербицидов нано- 40 ю щ а я с я тем, что рабочие оргасят на выровненную поверхность гербины для внесения гербицидов имеют оп~ циды, которые сразу же заделываются раждающие щитки. Редактор Н.Рогулнч Составитель М.Тапон Техред М.Двдык ' Корректор Г.Реиетник Заказ 5360/1 Тираж 661 Подписное ВІЇИЙПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б , , д , 4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, А
