Комбінована лапа для спушування і внутрішньогрунтового внесення гербіцидів

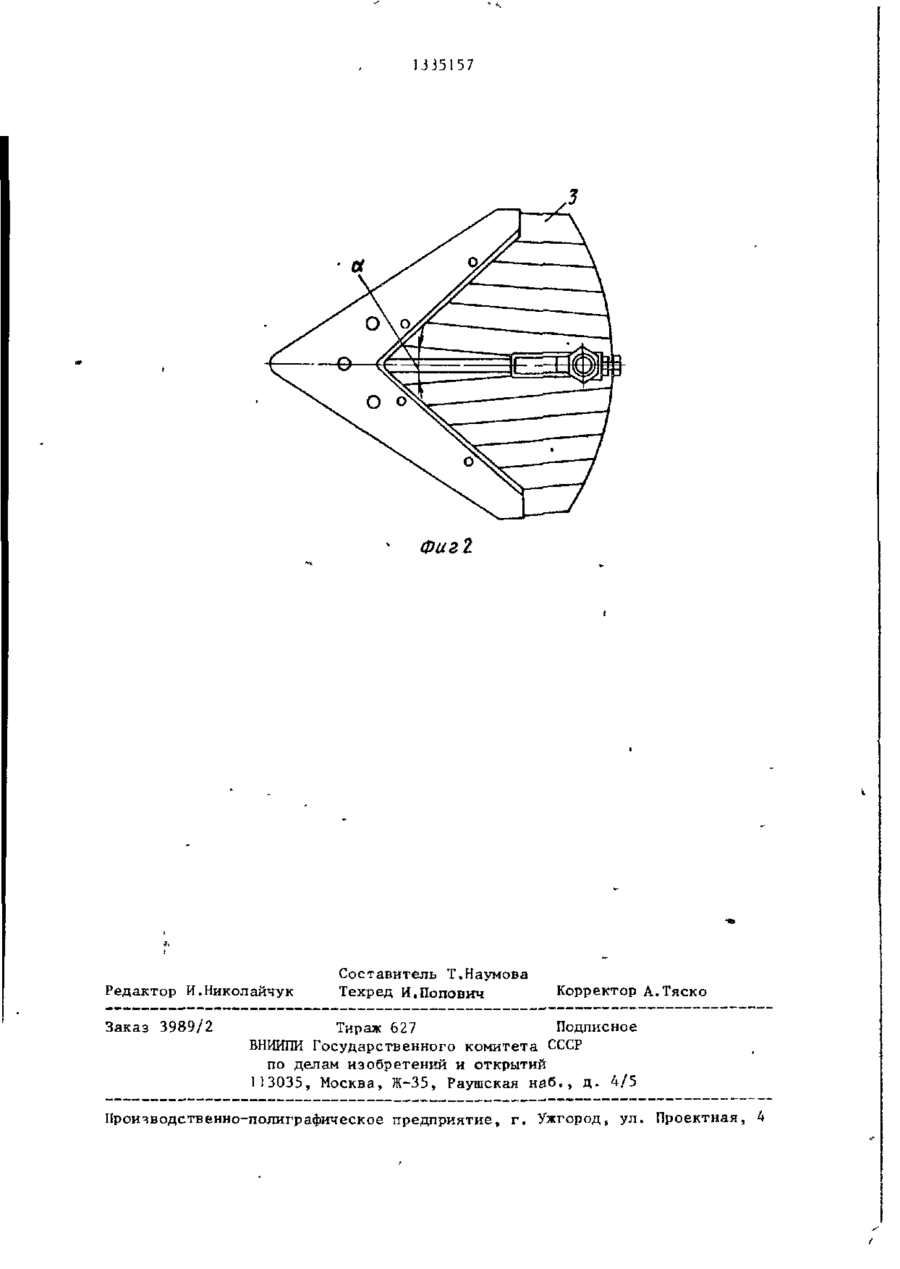

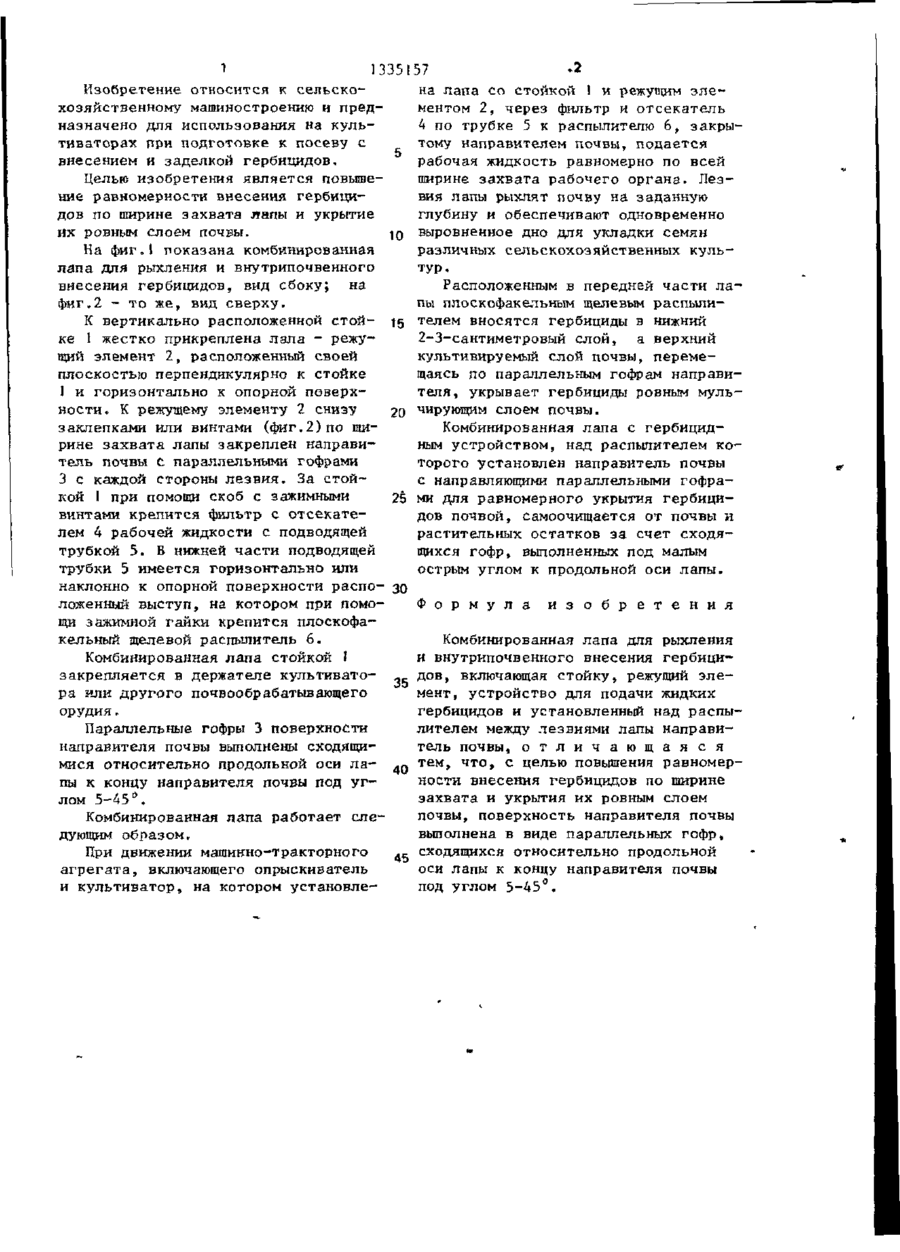

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) SIL 1335157 (51)4 А 01 С 23/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4050174/30-15 (22) 30.12.85 (46) 07.09.87. Бюл. № 33 (71) Украинский научно-исследовательский институт сельскохозяйственного машиностроения (72) А.В.Полушкин, В.С.Глуховский, К.К.Бернасовский, М.Я.Миргород, Л.З.Екимеико, Л.Ф.Мирошниченко и Н.П.Кладько (53) 631.333(088.8) (56) Авторское свидетельство СССР № 434908, кл. А 01 С 7/20, 1972. Авторское свидетельство СССР № 471083, кл. А 01 С 23/02, 1973. (54) КОМБИНИРОВАННАЯ ЛАПА ДЛЯ РЫХЛЕНИЯ И БНУТРИПОЧВЕННОГО ВНЕСЕНИЯ ГЕРБИЦИДОВ (5 7) Изобретение относится к сельскохозяйственному машиностроению. Целью изобретения является повышение равно мерности внесения гербицидов по ширине захвата и укрытие их ровным сло ем почвы. Между правым и левым лезвиями лапы (режущего элемента 2) над распылителем 6 установлен направитель почвы шириной, равной захвату лапы. Поверхность направителя выполнена в виде параллельных гофр 3, сходящихся относительно продольной оси рабочего органа к концу направителя почвы под углом 5-45°. При движении лапы лезвия режущего элемента рыхлят почву на заданную глубину и обеспечивают выравненное дно для укладки семян. Расположенным в передней части лапы распылителем вносятся гербициды, а верхний культивируемый слой почвы, перемещаясь по параллель ным гофрам направителя, укрывает гер бициды ровным мульчирующим слоем поч вы. 2 ил. 00 00 СЛ Фиг.1 1 1 335 Изобретение относится к сельскохозяйственному машиностроению и предназначено для использования на культиваторах при подготовке к посеву с внесением и заделкой гербицидов. Целью изобретения является повышение равномерности внесения гербицидов по ширине захвата лапы и укрытие их ровным слоем почвы. 10 На фиг И доказана комбинированная лапа для рыхления и внутрипочвенного внесения гербицидов, вид сбоку; на фиг„2 - то же, вид сверху. К вертикально расположенной стой- 15 ке 1 жестко прикреплена лапа - режущий элемент 2, расположенный своей плоскостью перпендикулярно к стойке 1 и горизонтально к опорной поверхности. К режущему элементу 2 снизу 20 заклепками или винтами (фиг.2) по ширине захвата лапы закреплен направитель почвы с параллельными гофрами 3 с каждой стороны л е з в и я . За стойкой 1 при помощи скоб с зажимными 25 винтами крепится фильтр с отсекателем 4 рабочей жидкости с подводящей трубкой 5. В нижней части подводящей трубки 5 имеется горизонтально или наклонно к опорной поверхности распо- 30 ложенный выступ, на котором при помощи зажимной гайки крепится плоскофакельный щелевой распылитель 6. 57 .2 на лапа со стойкой 1 и режущим э л е ментом 2, через фильтр и отсекатель 4 по трубке 5 к распылителю 6, закрытому направителем почвы, подается рабочая жидкость равномерно по всей ширине захвата рабочего органа. Лезвия лапы рыхлят почву на заданную глубину и обеспечивают одновременно выровненное дно для укладки семян различных сельскохозяйственных культур. Расположенным в передней части лапы плоскофакельным щелевым распылителем вносятся гербициды в нижний 2-3-сантиметровый слой, а верхний культивируемый слой почвы, перемещаясь по параллельным гофрам направителя, укрывает гербициды ровным мульчирующим слоем почвы. Комбинированная лапа с гербицидным устройством, над распылителем которого установлен направитель почвы с направляющими параллельными гофрами для равномерного укрытия гербицидов почвой, самоочищается от почвы и растительных остатков за счет сходящихся гофр» выполненных под малым острым углом к продольной оси лапы. Ф о р м у л а и з о б р е т е н и я Комбинированная лапа для рыхления Комбинированная лапа стойкой 1 и внутрипочвенного внесения гербицизакрепляется в держателе культиватодов, включающая стойку, режущий э л е 35 ра или другого почвообрабатывающего мент, устройство для подачи жидких орудия, гербицидов и установленный над распылителем между лезвиями лапы направиПараллельные гофры 3 поверхности тель почвы, о т л и ч а ю щ а я с я направителя почвы выполнены сходящимися относительно продольной оси л а - 40 тем, ч т о , с целью повышения равномерности внесения гербицидов по ширине пы к концу направителя почвы под у г захвата и укрытия их ровным слоем лом 5-45°. почвы, поверхность направителя почвы Комбинированная лапа работает еле выполнена в виде параллельных гофр, дующим образом. сходящихся относительно продольной При движении машинно-тракторного 45 оси лапы к концу направителя почвы а г р е г а т а , включающего опрыскиватель под углом 5-45°. и культиватор, на котором установле 1 J35157 Ot Фи г 2 Редактор И.Николайчук Заказ 3989/2 Составитель Т.Наумова Техред И.Попович Корректор А.Тяско Тираж 627 Подписное ВНИИПИ Государственного комитета СССР по делам изобретении и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород» ул. Проектная,
