Привід круглов’язальної машини

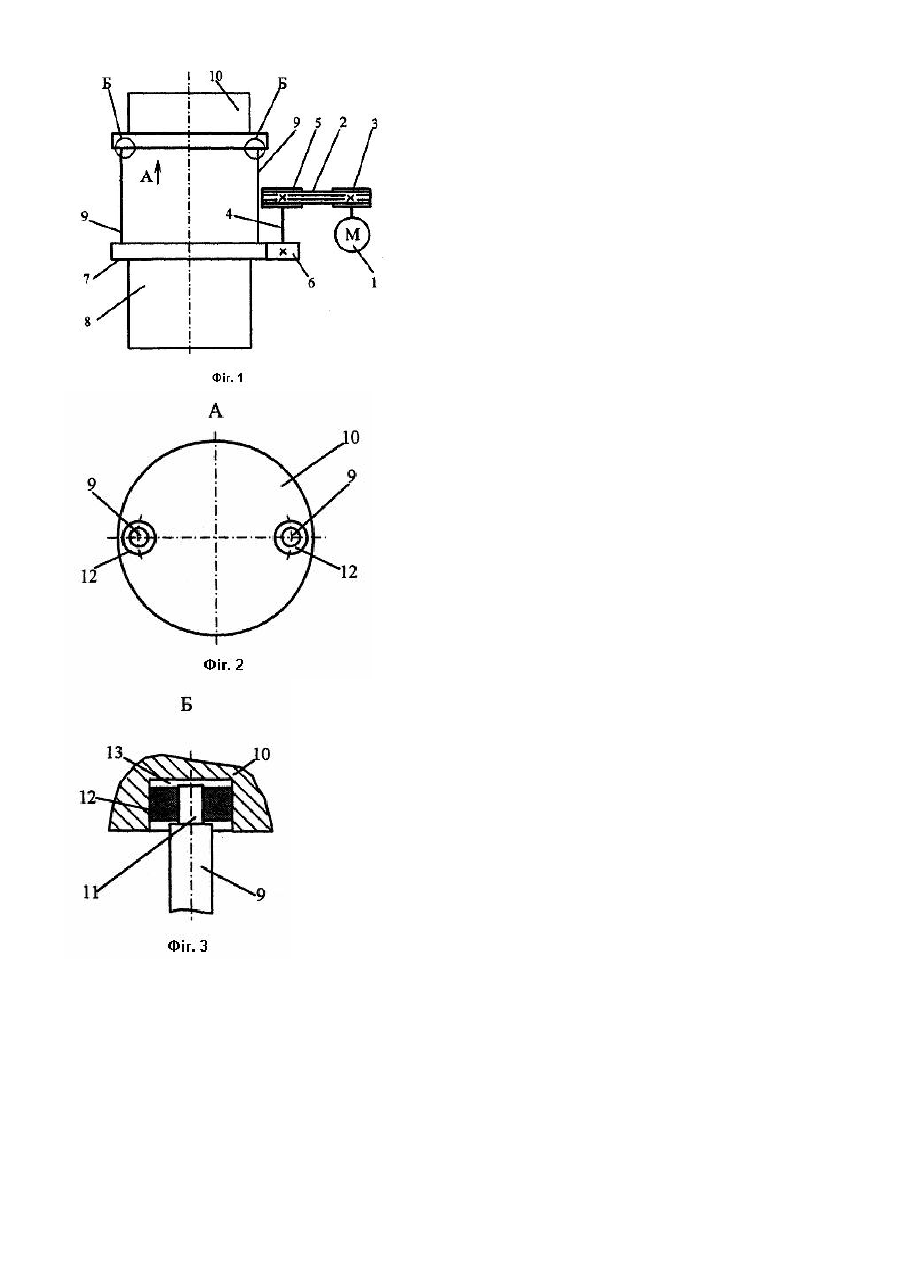

Корисна модель відноситься до області трикотажного машинобудування, а саме, до приводів круглов'язальних машин. Відомий привід круглов'язальної машини, що містить електродвигун, пасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна та шестерню, кінематично з'єднану з зубчастим колесом голкового циліндра [Присяжнюк П.А. Технология и кругловязальное оборудование в производстве изделий верхнего трикотажа. -Минск: Вышейшая школа, 1982, с.205, рис.116]. Наявність шестерні, яка знаходиться в зачепленні з зубчастим колесом голкового циліндра, призводить до появи значних радіальних навантажень на його опору, що знижує довговічність роботи привода. Відомий також привід круглов'язальної машини, що містить електродвигун, пасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, вертикальний приводний вал, на одному кінці якого жорстко встановлено ведений шків пасової передачі, а на другому жорстко встановлена шестерня, кінематично з'єднана з зубчастим колесом механізму товароприйому, та два, розташовані діаметрально-протилежно, водила для кінематичного зв'язку механізму товароприйому з голковим циліндром механізму в'язання [Деклараційний патент на винахід України 58954 А, D04В15/94. Бюл. №8, 15.08.03]. Наявність двох, розташованих діаметральнопротилежно, водил для кінематичного зв'язку механізму товароприйому з голковим циліндром механізму в'язання урівноважує радіальні навантаження на опору голкового циліндра, що підвищує довговічність роботи привода, але жорстке з'єднання водил з голковим циліндром механізму в'язання призводить до появи значних динамічних навантажень на механізм в'язання, що виникають під час пуску круглов'язальної машини, що знижує якість трикотажного полотна та довговічність роботи привода. Таким чином в основу корисної моделі покладена задача створити таку конструкцію привода круглов'язальної машини, в якій шляхом введення нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи привода. Поставлена задача вирішена тим, що в приводі круглов'язальної машини, що містить електродвигун, пасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, вертикальний приводний вал, на одному кінці якого жорстко встановлено ведений шків пасової передачі, а на другому жорстко встановлена шестерня, кінематично з'єднана з зубчастим колесом механізму товароприйому, та два, розташовані діаметрально-протилежно, водила для кінематичного зв'язку механізму товароприйому з голковим циліндром механізму в'язання, згідно з корисною моделлю, кожне із водил на верхньому своєму кінці додатково обладнане пружним елементом, виконаним переважно у вигляді втулки із маслостійкої гуми, причому пружні елементи розташовані в отворі, розміщеному в нижній частині голкового циліндра механізму в'язання. Додаткове обладнання водил приводу круглов'язальної машини пружними елементами, виконаними переважно у вигляді втулки із маслостійкої гуми і розташованими в отворах нижньої частини голкового циліндра механізму в'язання, дозволяє знизити динамічні навантаження на механізм в'язання, що виникають під час пуску круглов'язальної машини, що забезпечує підвищення якості трикотажного полотна та довговічності роботи привода. На Фіг. 1 представлена кінематична схема приводу круглов'язальної машини. На Фіг. 2 представлено вид А приводу круглов'язальної машини. На Фіг. 3 представлено фрагмент з'єднання водила з голковим циліндром механізму в'язання. Привід круглов'язальної машини містить електродвигун 1, пасову передачу 2, ведучий шків 3 якої жорстко встановлений на валу електродвигуна 1, вертикальний приводний вал 4, на одному кінці якого жорстко встановлено ведений шків 5 пасової передачі 2, а на другому жорстко встановлена шестерня 6, кінематично з'єднана з зубчастим колесом 7 механізму товароприйому 8, та два, розташовані діаметрально-протилежно, водила 9 для кінематичного зв'язку механізму товароприйому 8 з голковим циліндром 10 механізму в'язання. При цьому кожне із водил 9 на верхньому своєму кінці 11 обладнане пружним елементом 12, виконаним переважно у вигляді втулки із маслостійкої гуми. Пружні елементи 12 розташовані в отворах 13 нижньої частини голкового циліндра 10 механізму в'язання. Принцип роботи привода такий. При вмиканні електродвигуна 1 обертальний рух його вала за допомогою пасової передачі 2 передається вертикальному приводному валу 4 та шестерні 5, жорстко встановленій на ньому. Обертальний рух шестерні 6 шляхом зубчастого зачеплення приводить в обертання зубчасте колесо 7 та механізм товароприйому 8. Обертальний рух механізму товароприйому 8 за допомогою двох водил 9 передається голковому циліндру 10 механізму в'язання, з яким вони з'єднані. З'єднання водил 9 з голковим циліндром 10 механізму в'язання здійснюється за допомогою пружних елементів 12, виконаних у вигляді втулок, які розташовані в отворах 13 нижньої частини голкового циліндра 10 механізму в'язання. Наявність пружних елементів призводить до зниження динамічних навантажень, що виникають під час пуску круглов'язальної машини, завдяки чому підвищується довговічність роботи привода. Використання запропонованої конструкції привода в складі круглов'язальної машини дозволяє: - розширити асортимент приводів круглов'язальних машин; - підвищити довговічність роботи привода за рахунок зниження динамічних навантажень, що виникають під час пуску круглов'язальної машини; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи привода.
