Привід круглов’язальної машини

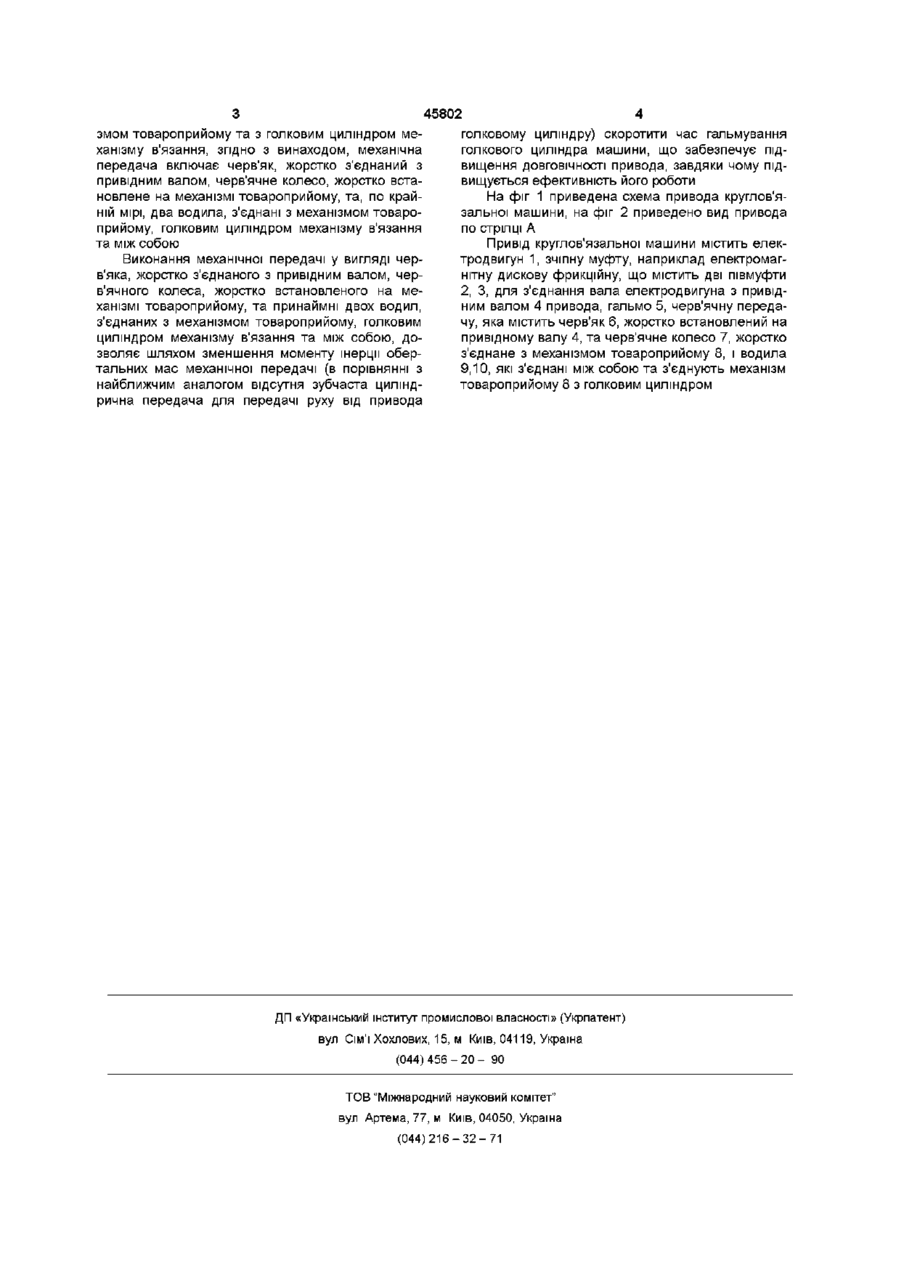

Привід круглов'язальної машини, що містить електродвигун, зчіпну муфту, яка складається з двох півмуфт, одна з яких встановлена на привід ному валу та обладнана гальмом, а друга з'єднана з валом електродвигуна, і механічну передачу для кінематичного з'єднання з механізмом товароприйому та з голковим циліндром механізму в'язання, який відрізняється тим, що механічна передача включає черв'як, жорстко з'єднаний з привідним валом, черв'ячне колесо, жорстко встановлене на механізмі товароприйому, та принаймні два водила, з'єднані з механізмом товароприйому голковим циліндром механізму в'язання та між собою Винахід відноситься до області трикотажного машинобудування, а саме до приводів круглов'язальних машин Відомий привід, що містить електродвигун і механічні (клинопасову та зубчасті циліндричні) передачі для кінематичного з'єднання привода з механізмом товароприйому та з голковим циліндром механізму в'язання (Хомяк О Н , Пипа Б Ф Повышение эффективности работы вязальных машин - М Легпромбытиздат, - 1990, - С 113, рис 1 67) Наявність великої КІЛЬКОСТІ обертальних мас привода (ротор електродвигуна, клинопасова передача, зубчасті передачі, вали) призводить в момент зупинки машини до значного часу гальмування голкового циліндра та зменшення ДОВГОВІЧНОСТІ роботи привода, що, в свою чергу, призводить до зниження якості трикотажного полотна за рахунок збільшення його браку, зумовленого збільшенням поздовжніх пропусків петельних рядів, що неодмінно виникають при обриві ниток або поломці голок та платин (Гарбарук В Н Проектирование трикотажных машин - Л Машиностроение, - 1960, - 472 с), тобто знижує ефективність роботи привода Відомий, зокрема, привід круглов'язальної машини, що містить електродвигун, зчіпну муфту, яка складається з двох півмуфт, одна з яких жорстко встановлена на привідному валу та обладнана гальмом, а друга з'єднана з валом електродвигуна, і механічну передачу для кінематичного з'єднання з механізмом товароприйому та з голковим циліндром механізму в'язання (заявка на видачу патенту України на винахід № 2000052821 від 17 05 2000 р. рішення від 20 07 2000 МПК D04B 15/94) Відключення за допомогою зчіпної муфти при зупинці машини від її механізмів більшості обертальних мас привода скорочує час гальмування голкового циліндра Але наявність двох циліндричних зубчастих передач для кінематичного з'єднання привода з механізмом товароприйому та з голковим циліндром механізму в'язання не дозволяє в момент зупинки машини повністю реалізувати ефективність роботи привода для гальмування голкового циліндра З метою підвищення ефективності роботи привода - зменшення часу гальмування голкового циліндра круглов'язальної машини та підвищення ДОВГОВІЧНОСТІ роботи привода стали використовувати приводи круглов'язальних машин, обладнані зчіпною муфтою, що дозволяє в момент зупинки машини відключити від механізмів машини більшість обертальних мас привода Таким чином, в основу винаходу покладена задача створити таку конструкцію привода круглов'язальної машини, в якій шляхом введення нових елементів та зв'язків забезпечилась би можливість підвищення ДОВГОВІЧНОСТІ роботи привода, завдяки чому підвищилася б його ефективність Поставлена задача розв'язана тим, що в приводі, що містить електродвигун, зчіпну муфту, яка складається з двох півмуфт, одна з яких встановлена на привідному валу та обладнана гальмом, а друга з'єднана з валом електродвигуна, і механічну передачу для кінематичного з'єднання з механі о 00 ю 45802 голковому циліндру) скоротити час гальмування змом товароприиому та з голковим циліндром меголкового циліндра машини, що забезпечує підханізму в'язання, згідно з винаходом, механічна вищення ДОВГОВІЧНОСТІ привода, завдяки чому підпередача включає черв'як, жорстко з'єднаний з вищується ефективність його роботи привідним валом, черв'ячне колесо, жорстко встаНа фіг 1 приведена схема привода круглов'яновлене на механізмі товароприиому, та, по крайзальної машини, на фіг 2 приведено вид привода ній мірі, два водила, з'єднані з механізмом товаропо стрілці А прииому, голковим циліндром механізму в'язання та між собою Привід круглов'язальної машини містить електродвигун 1, зчіпну муфту, наприклад електромагВиконання механічної передачі у вигляді чернітну дискову фрикційну, що містить дві півмуфти в'яка, жорстко з'єднаного з привідним валом, чер2, 3, для з'єднання вала електродвигуна з привідв'ячного колеса, жорстко встановленого на меним валом 4 привода, гальмо 5, черв'ячну передаханізмі товароприиому, та принаймні двох водил, чу, яка містить черв'як 6, жорстко встановлений на з'єднаних з механізмом товароприиому, голковим привідному валу 4, та черв'ячне колесо 7, жорстко циліндром механізму в'язання та між собою, доз'єднане з механізмом товароприиому 8, і водила зволяє шляхом зменшення моменту інерції обер9,10, які з'єднані між собою та з'єднують механізм тальних мас механічної передачі (в порівнянні з товароприиому 8 з голковим циліндром найближчим аналогом відсутня зубчаста циліндрична передача для передачі руху від привода ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
