Закупорювальний пристрій з індикацією першого відкривання

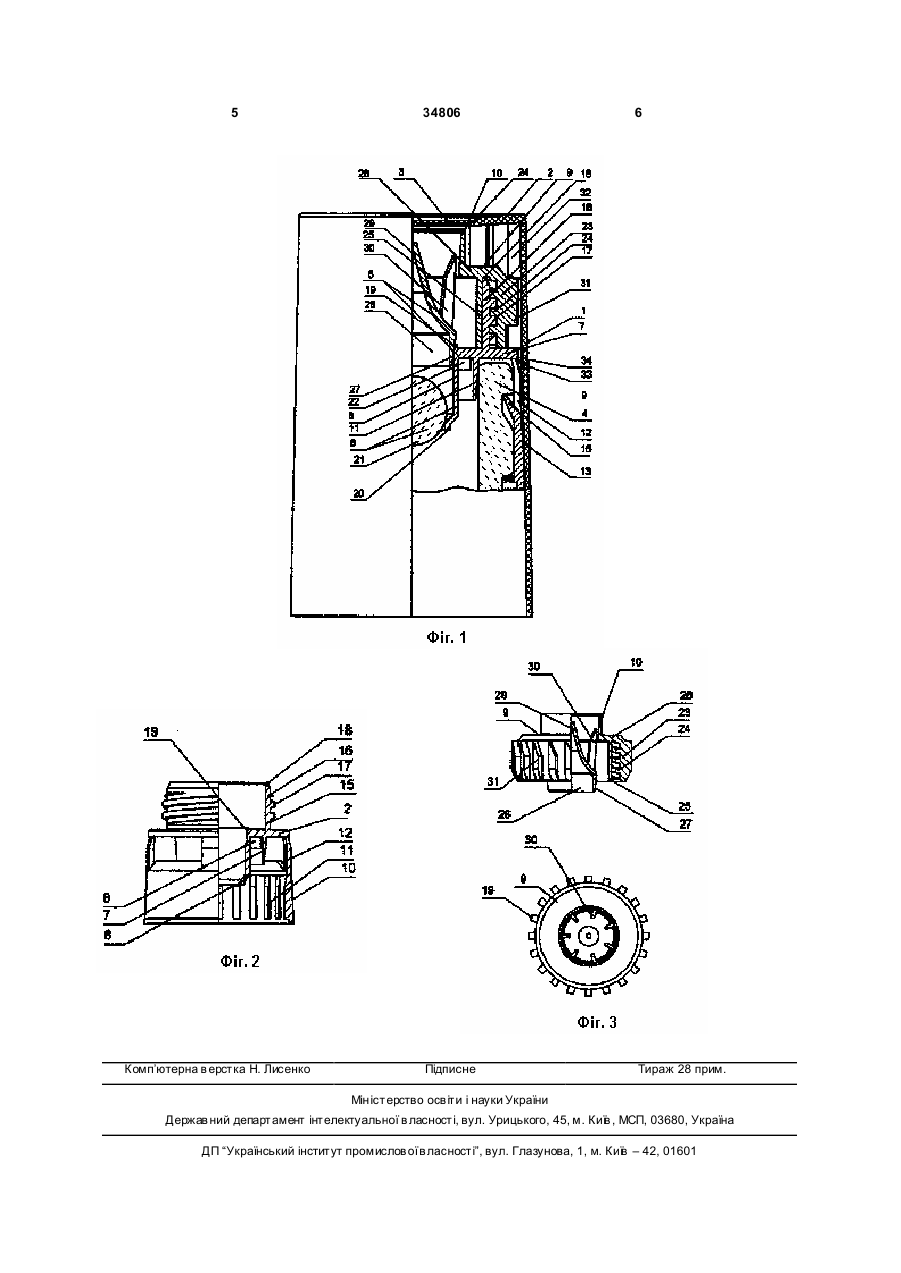

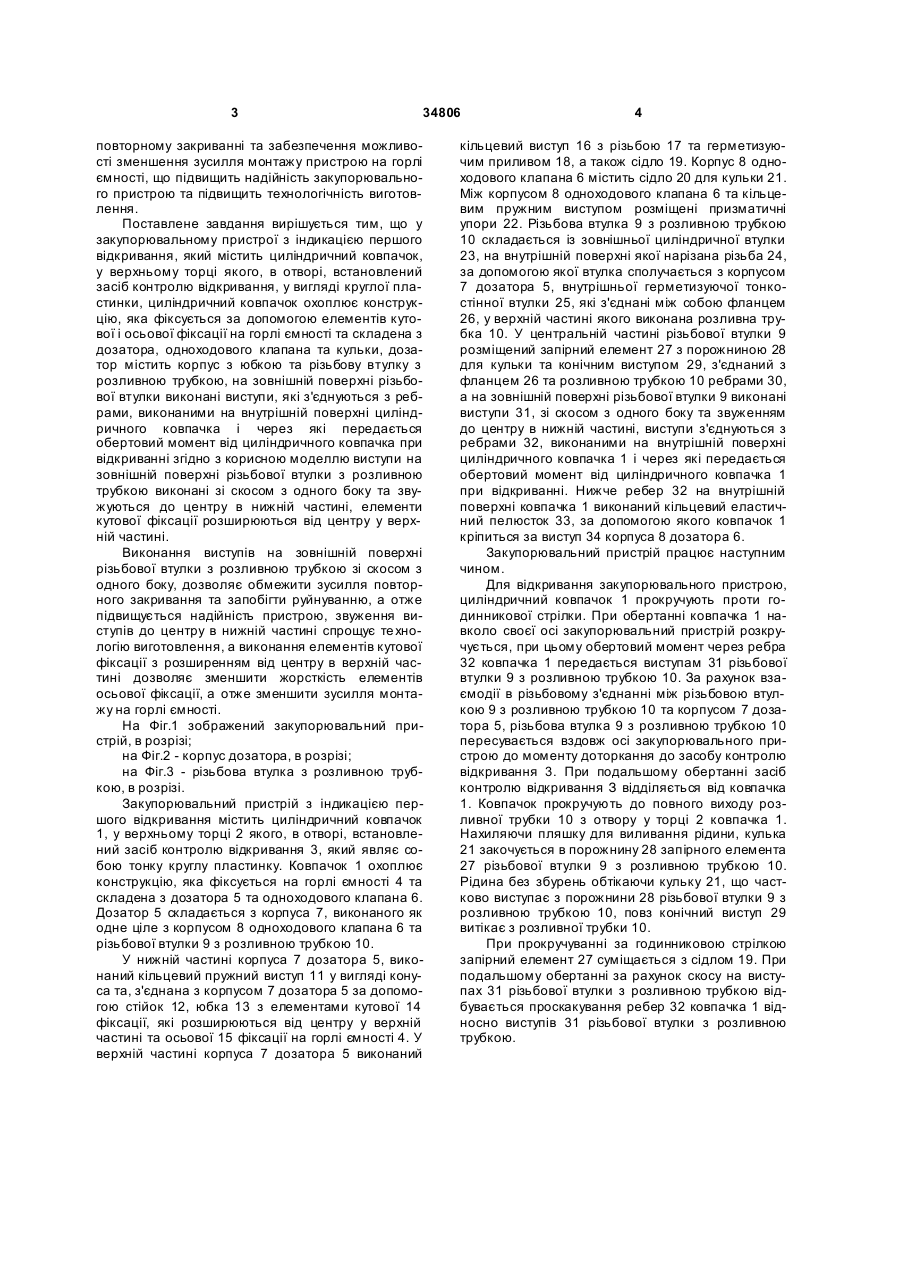

Закупорювальний пристрій з індикацією першого відкривання, який містить циліндричний ковпачок, у верхньому торці якого, в отворі, встановлений засіб контролю відкривання, у вигляді круглої пластинки, циліндричний ковпачок охоплює конструкцію, яка фіксується за допомогою елементів кутової і осьової фіксації на горлі ємності та 3 34806 повторному закриванні та забезпечення можливості зменшення зусилля монтажу пристрою на горлі ємності, що підвищить надійність закупорювального пристрою та підвищить технологічність виготовлення. Поставлене завдання вирішується тим, що у закупорювальному пристрої з індикацією першого відкривання, який містить циліндричний ковпачок, у верхньому торці якого, в отворі, встановлений засіб контролю відкривання, у вигляді круглої пластинки, циліндричний ковпачок охоплює конструкцію, яка фіксується за допомогою елементів кутової і осьової фіксації на горлі ємності та складена з дозатора, одноходового клапана та кульки, дозатор містить корпус з юбкою та різьбову втулку з розливною трубкою, на зовнішній поверхні різьбової втулки виконані виступи, які з'єднуються з ребрами, виконаними на внутрішній поверхні циліндричного ковпачка і через які передається обертовий момент від циліндричного ковпачка при відкриванні згідно з корисною моделлю виступи на зовнішній поверхні різьбової втулки з розливною трубкою виконані зі скосом з одного боку та звужуються до центру в нижній частині, елементи кутової фіксації розширюються від центру у верхній частині. Виконання виступів на зовнішній поверхні різьбової втулки з розливною трубкою зі скосом з одного боку, дозволяє обмежити зусилля повторного закривання та запобігти руйнуванню, а отже підвищується надійність пристрою, звуження виступів до центру в нижній частині спрощує те хнологію виготовлення, а виконання елементів кутової фіксації з розширенням від центру в верхній частині дозволяє зменшити жорсткість елементів осьової фіксації, а отже зменшити зусилля монтажу на горлі ємності. На Фіг.1 зображений закупорювальний пристрій, в розрізі; на Фіг.2 - корпус дозатора, в розрізі; на Фіг.3 - різьбова втулка з розливною трубкою, в розрізі. Закупорювальний пристрій з індикацією першого відкривання містить циліндричний ковпачок 1, у верхньому торці 2 якого, в отворі, встановлений засіб контролю відкривання 3, який являє собою тонку круглу пластинку. Ковпачок 1 охоплює конструкцію, яка фіксується на горлі ємності 4 та складена з дозатора 5 та одноходового клапана 6. Дозатор 5 складається з корпуса 7, виконаного як одне ціле з корпусом 8 одноходового клапана 6 та різьбової втулки 9 з розливною трубкою 10. У нижній частині корпуса 7 дозатора 5, виконаний кільцевий пружний виступ 11 у вигляді конуса та, з'єднана з корпусом 7 дозатора 5 за допомогою стійок 12, юбка 13 з елементами кутової 14 фіксації, які розширюються від центру у верхній частині та осьової 15 фіксації на горлі ємності 4. У верхній частині корпуса 7 дозатора 5 виконаний 4 кільцевий виступ 16 з різьбою 17 та герметизуючим приливом 18, а також сідло 19. Корпус 8 одноходового клапана 6 містить сідло 20 для кульки 21. Між корпусом 8 одноходового клапана 6 та кільцевим пружним виступом розміщені призматичні упори 22. Різьбова втулка 9 з розливною трубкою 10 складається із зовнішньої циліндричної втулки 23, на внутрішній поверхні якої нарізана різьба 24, за допомогою якої втулка сполучається з корпусом 7 дозатора 5, внутрішньої герметизуючої тонкостінної втулки 25, які з'єднані між собою фланцем 26, у верхній частині якого виконана розливна трубка 10. У центральній частині різьбової втулки 9 розміщений запірний елемент 27 з порожниною 28 для кульки та конічним виступом 29, з'єднаний з фланцем 26 та розливною трубкою 10 ребрами 30, а на зовнішній поверхні різьбової втулки 9 виконані виступи 31, зі скосом з одного боку та звуженням до центру в нижній частині, виступи з'єднуються з ребрами 32, виконаними на внутрішній поверхні циліндричного ковпачка 1 і через які передається обертовий момент від циліндричного ковпачка 1 при відкриванні. Нижче ребер 32 на внутрішній поверхні ковпачка 1 виконаний кільцевий еластичний пелюсток 33, за допомогою якого ковпачок 1 кріпиться за виступ 34 корпуса 8 дозатора 6. Закупорювальний пристрій працює наступним чином. Для відкривання закупорювального пристрою, циліндричний ковпачок 1 прокручують проти годинникової стрілки. При обертанні ковпачка 1 навколо своєї осі закупорювальний пристрій розкручується, при цьому обертовий момент через ребра 32 ковпачка 1 передається виступам 31 різьбової втулки 9 з розливною трубкою 10. За рахунок взаємодії в різьбовому з'єднанні між різьбовою втулкою 9 з розливною трубкою 10 та корпусом 7 дозатора 5, різьбова втулка 9 з розливною трубкою 10 пересувається вздовж осі закупорювального пристрою до моменту доторкання до засобу контролю відкривання 3. При подальшому обертанні засіб контролю відкривання З відділяється від ковпачка 1. Ковпачок прокручують до повного виходу розливної трубки 10 з отвору у торці 2 ковпачка 1. Нахиляючи пляшку для виливання рідини, кулька 21 закочується в порожнину 28 запірного елемента 27 різьбової втулки 9 з розливною трубкою 10. Рідина без збурень обтікаючи кульку 21, що частково виступає з порожнини 28 різьбової втулки 9 з розливною трубкою 10, повз конічний виступ 29 витікає з розливної трубки 10. При прокручуванні за годинниковою стрілкою запірний елемент 27 суміщається з сідлом 19. При подальшому обертанні за рахунок скосу на виступах 31 різьбової втулки з розливною трубкою відбувається проскакування ребер 32 ковпачка 1 відносно виступів 31 різьбової втулки з розливною трубкою. 5 Комп’ютерна в ерстка Н. Лисенко 34806 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
