Пружинний віброізолятор

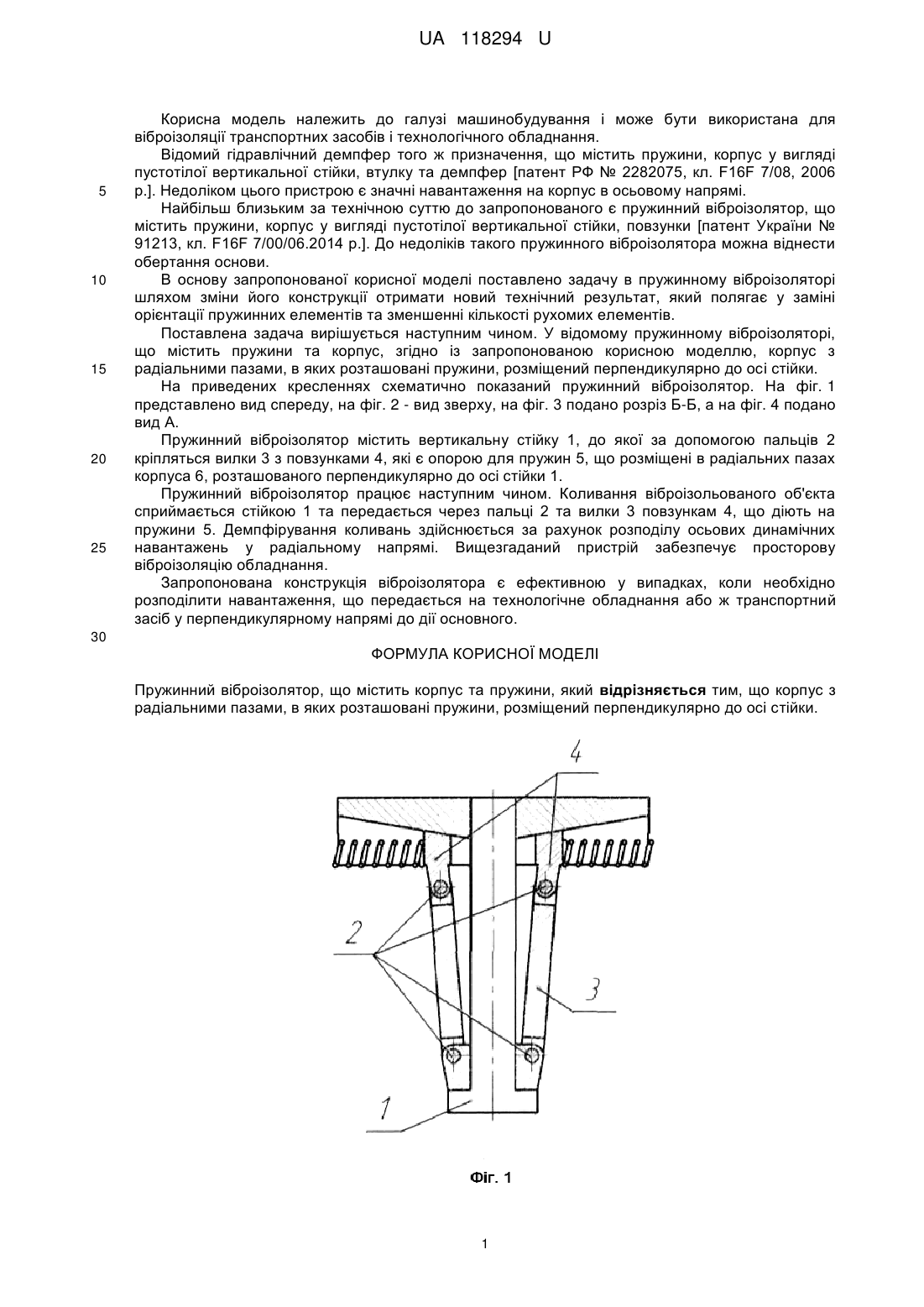

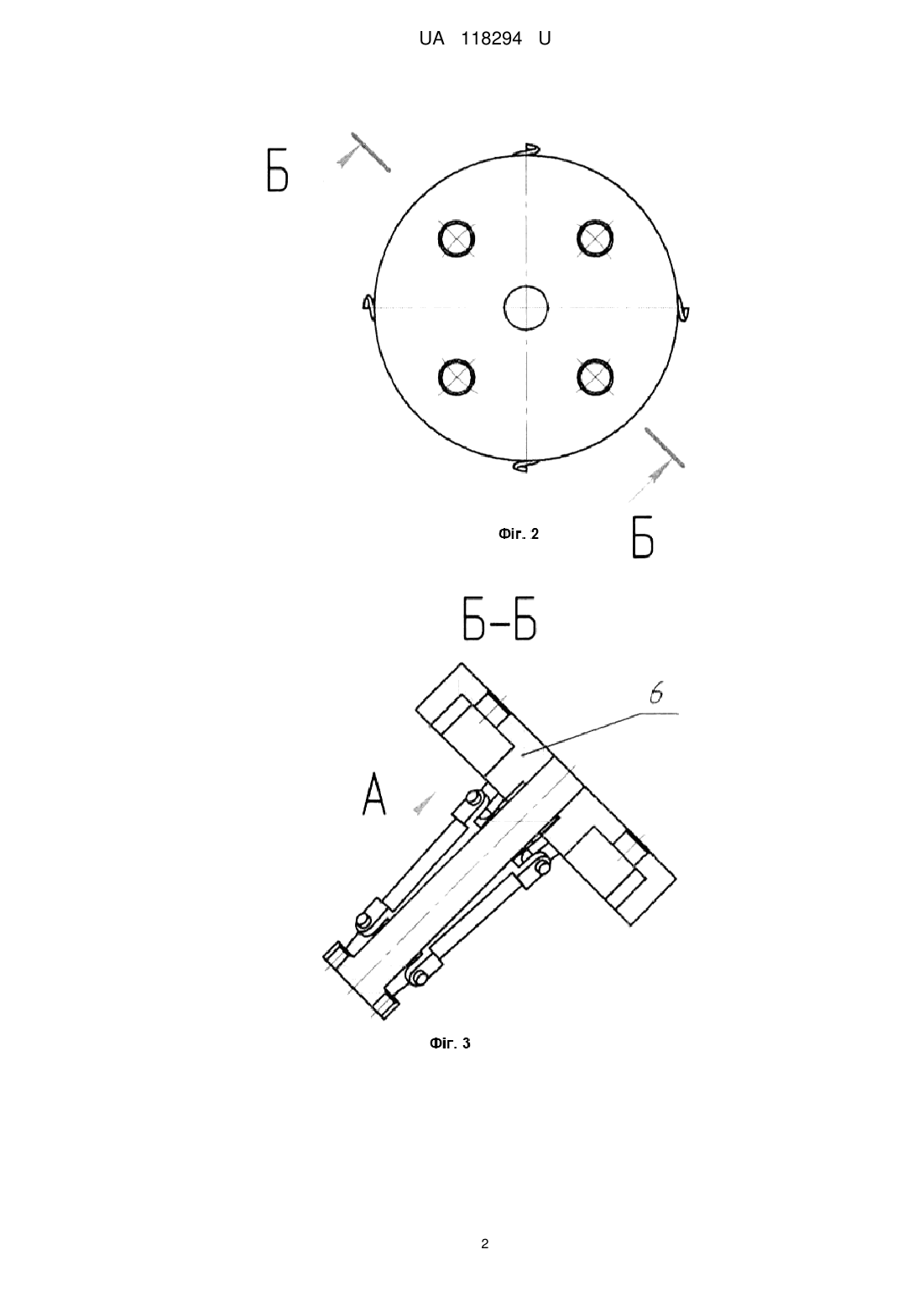

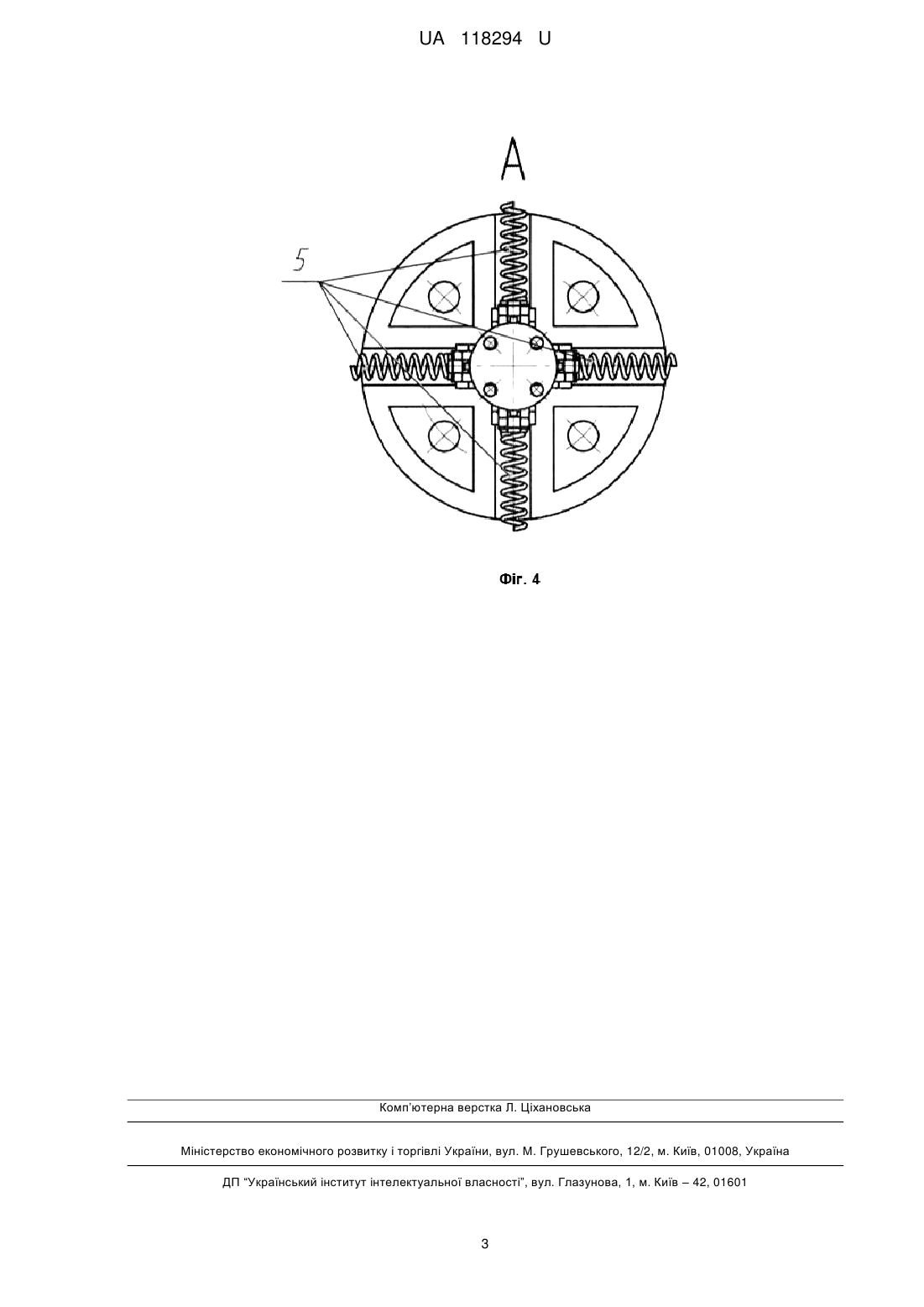

Реферат: UA 118294 U UA 118294 U 5 10 15 20 25 Корисна модель належить до галузі машинобудування і може бути використана для віброізоляції транспортних засобів і технологічного обладнання. Відомий гідравлічний демпфер того ж призначення, що містить пружини, корпус у вигляді пустотілої вертикальної стійки, втулку та демпфер [патент РФ № 2282075, кл. F16F 7/08, 2006 р.]. Недоліком цього пристрою є значні навантаження на корпус в осьовому напрямі. Найбільш близьким за технічною суттю до запропонованого є пружинний віброізолятор, що містить пружини, корпус у вигляді пустотілої вертикальної стійки, повзунки [патент України № 91213, кл. F16F 7/00/06.2014 р.]. До недоліків такого пружинного віброізолятора можна віднести обертання основи. В основу запропонованої корисної моделі поставлено задачу в пружинному віброізоляторі шляхом зміни його конструкції отримати новий технічний результат, який полягає у заміні орієнтації пружинних елементів та зменшенні кількості рухомих елементів. Поставлена задача вирішується наступним чином. У відомому пружинному віброізоляторі, що містить пружини та корпус, згідно із запропонованою корисною моделлю, корпус з радіальними пазами, в яких розташовані пружини, розміщений перпендикулярно до осі стійки. Нa приведених кресленнях схематично показаний пружинний віброізолятор. Нa фіг. 1 представлено вид спереду, на фіг. 2 - вид зверху, на фіг. 3 подано розріз Б-Б, а на фіг. 4 подано вид А. Пружинний віброізолятор містить вертикальну стійку 1, до якої за допомогою пальців 2 кріпляться вилки 3 з повзунками 4, які є опорою для пружин 5, що розміщені в радіальних пазах корпуса 6, розташованого перпендикулярно до осі стійки 1. Пружинний віброізолятор працює наступним чином. Коливання віброізольованого об'єкта сприймається стійкою 1 та передається через пальці 2 та вилки 3 повзункам 4, що діють на пружини 5. Демпфірування коливань здійснюється за рахунок розподілу осьових динамічних навантажень у радіальному напрямі. Вищезгаданий пристрій забезпечує просторову віброізоляцію обладнання. Запропонована конструкція віброізолятора є ефективною у випадках, коли необхідно розподілити навантаження, що передається на технологічне обладнання або ж транспортний засіб у перпендикулярному напрямі до дії основного. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пружинний віброізолятор, що містить корпус та пружини, який відрізняється тим, що корпус з радіальними пазами, в яких розташовані пружини, розміщений перпендикулярно до осі стійки. 1 UA 118294 U 2 UA 118294 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
