Індукційний реостат зі змінними параметрами (варіанти)
Номер патенту: 88140
Опубліковано: 25.09.2009
Автори: Мороз Сергій Вікторович, Мороз Віктор Іванович, Мороз Артем Вікторович
Формула / Реферат
1. Індукційний реостат зі змінними параметрами, що включає основний сердечник з обмотками, який відрізняється тим, що містить три магнітно незв'язаних обмотки та додатковий сердечник із кількох масивних феромагнітних елементів, а торці усіх сердечників з'єднані торцевими феромагнітними пластинами.
2. Індукційний реостат за пунктом 1, який відрізняється тим, що кожна із магнітно незв'язаних обмоток складається з кількох концентричних обмоток, між якими розміщені масивні феромагнітні сердечники, причому основний сердечник є суцільним або складається із окремих елементів.
3. Індукційний реостат зі змінними параметрами, який відрізняється тим, що містить плоскі обмотки, розміщені в циліндричному масивному феромагнітному корпусі, закритому знизу та зверху масивними феромагнітними дисками, а між обмотками розташовані масивні феромагнітні шайби.
4. Індукційний реостат за пунктом 3, який відрізняється тим, що розташовані між обмотками феромагнітні шайби розділені немагнітною шайбою.
Текст

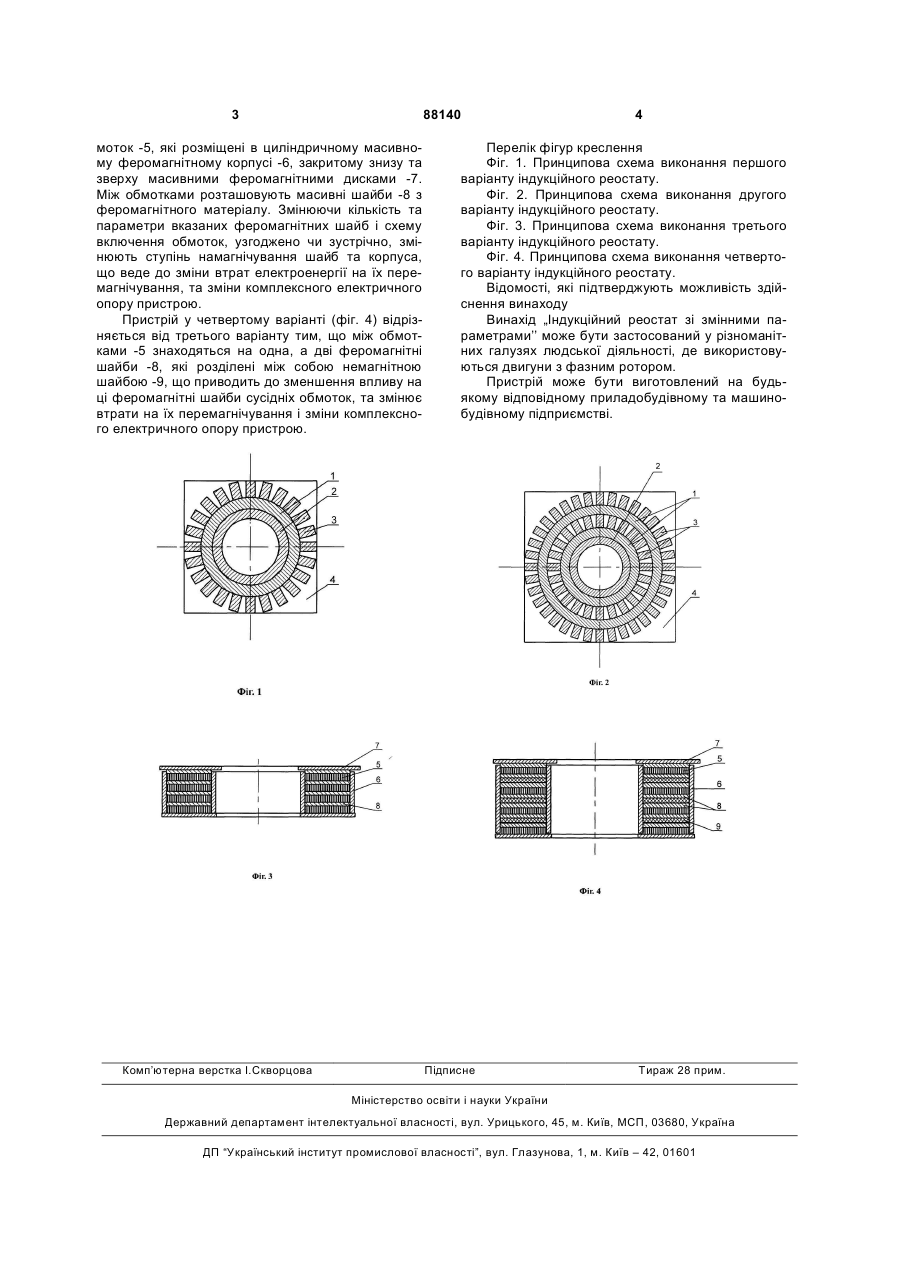

1. Індукційний реостат зі змінними параметрами, що включає основний сердечник з обмотками, який відрізняється тим, що містить три магнітно незв'язаних обмотки та додатковий сердечник із кількох масивних феромагнітних елементів, а 3 88140 моток -5, які розміщені в циліндричному масивному феромагнітному корпусі -6, закритому знизу та зверху масивними феромагнітними дисками -7. Між обмотками розташовують масивні шайби -8 з феромагнітного матеріалу. Змінюючи кількість та параметри вказаних феромагнітних шайб і схему включення обмоток, узгоджено чи зустрічно, змінюють ступінь намагнічування шайб та корпуса, що веде до зміни втрат електроенергії на їх перемагнічування, та зміни комплексного електричного опору пристрою. Пристрій у четвертому варіанті (фіг. 4) відрізняється від третього варіанту тим, що між обмотками -5 знаходяться на одна, а дві феромагнітні шайби -8, які розділені між собою немагнітною шайбою -9, що приводить до зменшення впливу на ці феромагнітні шайби сусідніх обмоток, та змінює втрати на їх перемагнічування і зміни комплексного електричного опору пристрою. Комп’ютерна верстка І.Скворцова 4 Перелік фігур креслення Фіг. 1. Принципова схема виконання першого варіанту індукційного реостату. Фіг. 2. Принципова схема виконання другого варіанту індукційного реостату. Фіг. 3. Принципова схема виконання третього варіанту індукційного реостату. Фіг. 4. Принципова схема виконання четвертого варіанту індукційного реостату. Відомості, які підтверджують можливість здійснення винаходу Винахід „Індукційний реостат зі змінними параметрами’’ може бути застосований у різноманітних галузях людської діяльності, де використовуються двигуни з фазним ротором. Пристрій може бути виготовлений на будьякому відповідному приладобудівному та машинобудівному підприємстві. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInduction rheostat with variable parameters (versions)
Автори англійськоюMoroz Viktor Ivanovych, Moroz Artem Viktorovych, Moroz Serhii Viktorovych
Назва патенту російськоюИндукционный реостат с переменными параметрами (варианты)
Автори російськоюМороз Виктор Иванович, Мороз Артем Викторович, Мороз Сергей Викторович
МПК / Мітки
МПК: H01F 21/00, H02P 1/00
Мітки: реостат, змінними, варіанти, параметрами, індукційний
