Захоплювач профільних деталей з змінними параметрами відповідно до поперечного перерізу деталі (конструкції)

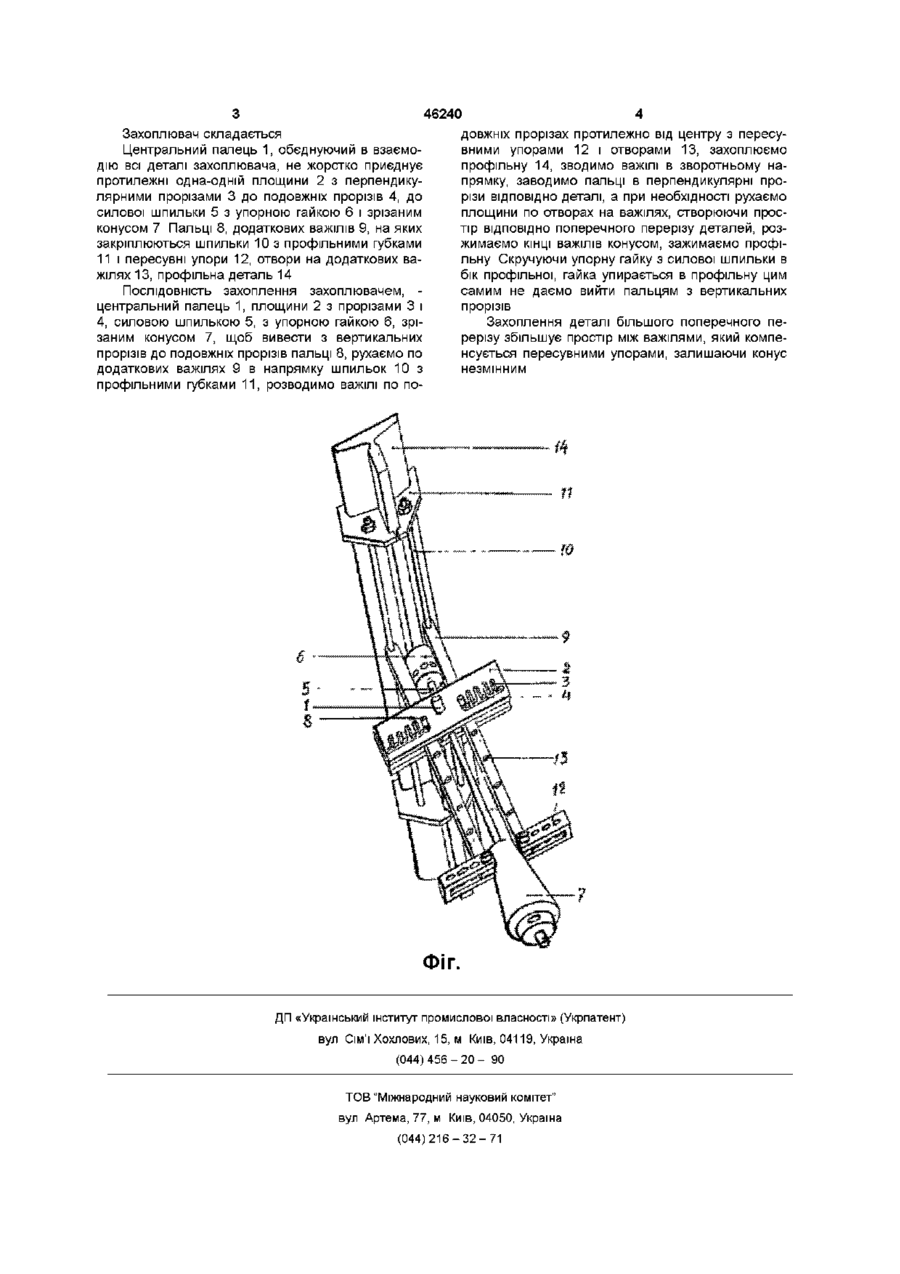

Захоплювач профільних деталей (конструкцій), що містить основний важіль і два додаткових, який відрізняється тим, що основний важіль виконаний у вигляді двох протилежних одна одній площин з вертикальними прорізами, яких один і більше, до подовжніх прорізів, площини не жорстко приєднані до силової шпильки, один кінець якої з різзю взаємодіє з упорною гайкою з ВІДПОВІДНОЮ різзю, а другий кінець аналогічно - різзю з зрізаним конусом, центральним пальцем, який об'єднує у взаємодію всі деталі захоплювача, між площинами розміщені два додаткові важелі, які мають шпильки і профільні губки на одних кінцях і пересувні упори на протилежних і мають зв'язок з площинами посередньо через пальці, додаткові важелі вільно рухаються між площинами по вертикальних і подовжніх прорізах, а площини з центральним пальцем, силовою шпилькою, упорною гайкою і зрізаним конусом рухаються по додаткових важелях за допомогою отворів в них, упори на додаткових важелях при ЗМІНІ параметра захоплення переміщуються до зрізаного конуса, залишають при цьому конус незмінним Винахід відноситься до класу інструменти і може бути використаний в складі іншими інструментами Найбільш близьким рішенням до винаходу є пристрій, який має в собі захоплювач, силовий циліндр з поршнем і двостороннім штоком, один кінець якого зв'язаний з захоплювачем Поршень, встановлений на штокові з можливістю осьового переміщення і один кінець його виконаний в вигляді зрізаного конуса Захоплювач - в вигляді жорстко закріпленого перпендикулярно до штока важіля і серединами, зв'язаними до основного, двох доповнюючих важілів, кінцями взаємодіючих кожний ВІДПОВІДНО З об'єктом захоплення і зрізаним конусом, а вільний кінець штока виконаний з гвинтовою нарізкою, взаємодіючого з ВІДПОВІДНОЮ нарізкою в силовому циліндрі (Дивитись 19 CPCP(SU)(11) авт св № 1158340 мкі4В25В 25/00) Недоліком цього пристрою є вузький обсяг його дій, які б надали змогу більш широкому його використанню В основу винаходу покладена задача розробки такого захоплювача, який захоплював би деталі (конструкції) різного профілю і мав ЗМІННІ параме Задача досягається тим, що захоплювач містить в собі центральний палець, що об'єднує в взаємодію всі деталі захоплювача не жорстко приєднує до силової шпильки один кінець якої з різзю взаємодіє з упорною гайкою з ВІДПОВІДНОЮ різзю а другим кінцем, аналогічно, різзю з зрізаним конусом, протилежні одна-одній площини, які є як основний важіль з перпендикулярними прорізами, яких один і більше, до подовжніх прорізів, два додаткові важілі, на одних кінцях з шпильками і профільними губками які замінюються ВІДПОВІДНО профілю, а на других кінцях з упорами, що пересовуються в бік конуса, розміщуються між площинами і мають зв'язок з ними посередньо через пальці і вільно рухаються між площинами по перпендикулярних і подовжніх прорізах три ВІДПОВІДНО їх поперечного перерізу Такий зв'язок площин, як основного важіля з двома додатковими важілями, які розташовуються між площинами, дозволяє розширити можливості захоплювача, а пересувні упори, які розміщуються на кінцях додаткових важілів, що взаємодіють з зрізаним конусом залишають зрізаний конус незмінним при захопленні деталі (конструкції) з більшим поперечним перерізом На фігурі зображено захоплювач профільних деталей з змінними параметрами ВІДПОВІДНО ДО поперечного перерізу деталі (конструкції) О (О 46240 Захоплювач складається довжніх прорізах протилежно від центру з пересуЦентральний палець 1, обєднуючий в взаємовними упорами 12 і отворами 13, захоплюємо дію всі деталі захоплювача, не жорстко приєднує профільну 14, зводимо важілі в зворотньому напротилежні одна-одній площини 2 з перпендикупрямку, заводимо пальці в перпендикулярні пролярними прорізами 3 до подовжніх прорізів 4, до різи ВІДПОВІДНО деталі, а при необхідності рухаємо силової шпильки 5 з упорною гайкою 6 і зрізаним площини по отворах на важілях, створюючи просконусом 7 Пальці 8, додаткових важілів 9, на яких тір ВІДПОВІДНО поперечного перерізу деталей, роззакріплюються шпильки 10 з профільними губками жимаємо КІНЦІ важілів конусом, зажимаемо профі11 і пересувні упори 12, отвори на додаткових вальну Скручуючи упорну гайку з силової шпильки в жілях 13, профільна деталь 14 бік профільної, гайка упирається в профільну цим самим не даємо вийти пальцям з вертикальних ПОСЛІДОВНІСТЬ захоплення захоплювачем, прорізів центральний палець 1, площини 2 з прорізами 3 і 4, силовою шпилькою 5, з упорною гайкою 6, зріЗахоплення деталі більшого поперечного пезанимконусом 7, щоб вивести з вертикальних рерізу збільшує простір між важілями, який компепрорізів до подовжніх прорізів пальці 8, рухаємо по нсується пересувними упорами, залишаючи конус додаткових важілях 9 в напрямку шпильок 10 з незмінним профільними губками 11, розводимо важілі по по ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
