Зв’язка для виготовлення керамічних виробів
Номер патенту: 88219
Опубліковано: 25.09.2009
Автори: Дергапуцька Лариса Олександрівна, Кущенко Карина Ігорівна, Примаченко Володимир Васильович, Мартиненко Валерій Владленович
Формула / Реферат
1. Зв'язка для виготовлення керамічних виробів, яка містить воду, гліцерин, поліакриламід, метилцелюлозу, гель Mg(OH)2, яка відрізняється тим, що додатково містить водорозчинну сіль кальцію при наступному співвідношенні компонентів, мас. %:
вода
57,5-76,0
гліцерин
10,0-15,0
поліакриламід
10,0-20,0
метилцелюлоза
1,5-2,0
гель Мg(ОН)2
0,5-1,5
водорозчинна сіль кальцію, у перерахунку на Са
2,0-4,0.
2. Зв'язка за п. 1, яка відрізняється тим, що як водорозчинну сіль кальцію вона містить СаСl2.
Текст

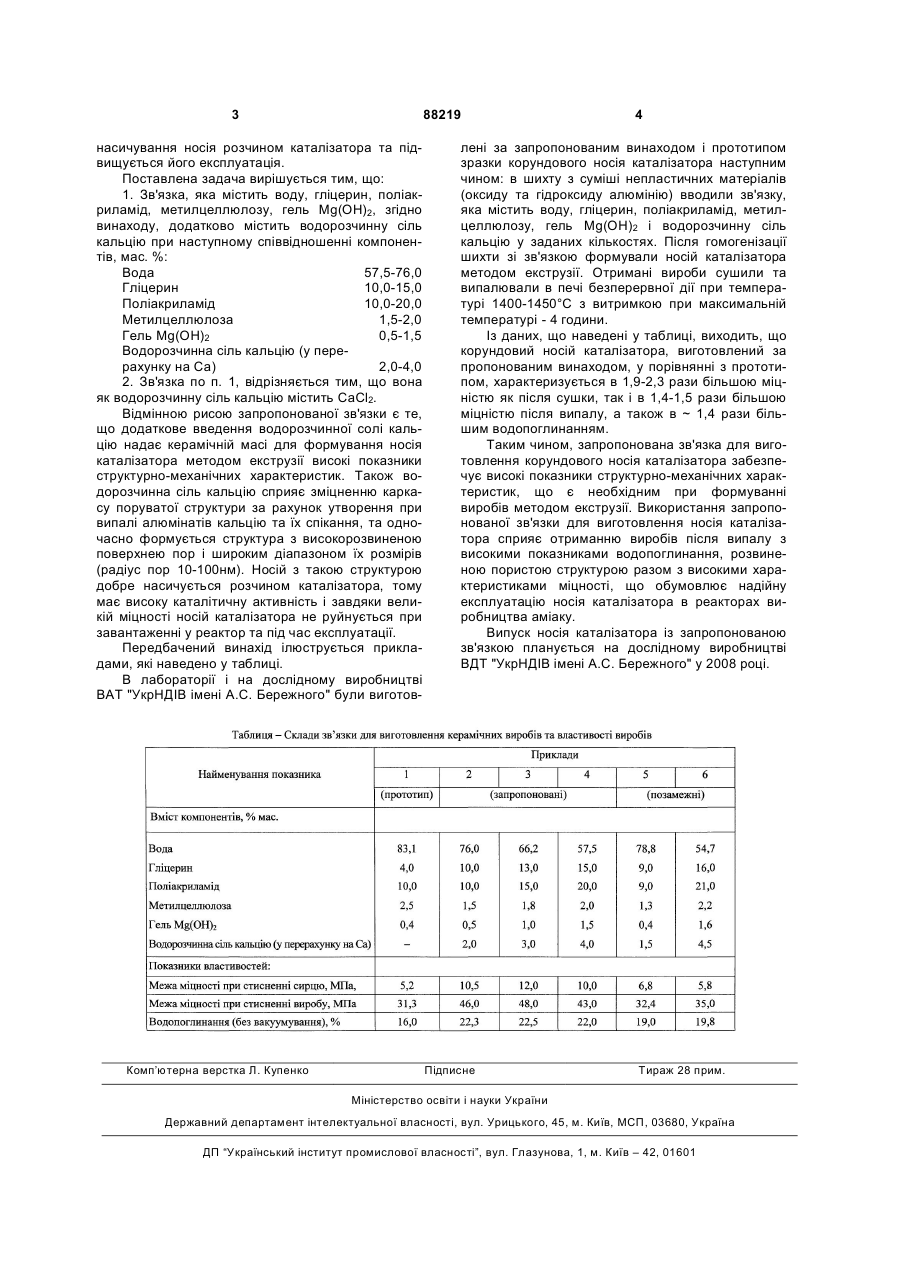

1. Зв'язка для виготовлення керамічних виробів, яка містить воду, гліцерин, поліакриламід, метилцелюлозу, гель Mg(OH)2, яка відрізняється тим, що додатково містить водорозчинну сіль кальцію при наступному співвідношенні компонентів, мас. %: вода 57,5-76,0 гліцерин 10,0-15,0 поліакриламід 10,0-20,0 метилцелюлоза 1,5-2,0 гель Мg(ОН)2 0,5-1,5 водорозчинна сіль кальцію, у перерахунку на Са 2,0-4,0. 2. Зв'язка за п. 1, яка відрізняється тим, що як водорозчинну сіль кальцію вона містить СаСl2. Винахід відноситься до технології виготовлення керамічних виробів із непластичних матеріалів та може бути використаний для хімічної та нафтохімічної промисловості, у тому числі у процесі виробництва носія каталізатора для парової конверсії метану. Відома зв'язка для виготовлення керамічного носія каталізатора, що складається з рідкого бакеліту та олеїнової кислоти (а.с. СРСР №771959, МКИ BO 1 J 21/04, опубл. 1983p.). Недоліком вказаної зв'язки є те, що вона не забезпечує достатньої пластичності мас із оксидних матеріалів при формуванні керамічних виробів методом екструзії, що в подальшому при їх сушінні та випалі веде до браку виробів. Відома також зв'язка для виготовлення керамічного носія каталізатора, що складається із добавки, яка розкладається при нагріванні, води та пластифікатора - азотної кислоти (пат. Росії №2047582, МПК CO 4 В 35/10, опубл. 1995р.). Недоліком вказаної зв'язки є те, що вона містить компоненти, які важко змішуються, що веде до нерівномірного розподілу її у шихті, і як наслідок, до недостатньої гомогенізації шихти зі зв'язкою. В результаті цього вироби після випалу мають різнощільну структуру. Найбільш близькою за технічною сутністю і досягнутому результату до пропонованого винаходу є зв'язка, яка містить воду, гліцерин, поліакриламід, метилцеллюлозу та гель Mg(OH)2 (пат. України №39176, МПК CO 4 В 35/624, 35/623, 35/634, опубл. 2001p.). Але недоліком цієї зв'язки є то, що отримані вироби мають відносно невисоку міцність і водопоглинання, що для носія каталізатора є несприятливим. В основу винаходу поставлена задача створення зв'язки для виготовлення керамічних виробів методом екструзії, яка забезпечує отримання міцного носія каталізатора з високим водопоглинанням, в якій додаткове введення водорозчинної солі кальцію забезпечує підвищення показників межі міцності при стисненні та водопоглинання вказаних виробів, у наслідок чого поліпшується (19) UA (11) 88219 (13) (21) a200800199 (22) 04.01.2008 (24) 25.09.2009 (46) 25.09.2009, Бюл.№ 18, 2009 р. (72) ПРИМАЧЕНКО ВОЛОДИМИР ВАСИЛЬОВИЧ, МАРТИНЕНКО ВАЛЕРІЙ ВЛАДЛЕНОВИЧ, КУЩЕНКО КАРИНА ІГОРІВНА, ДЕРГАПУЦЬКА ЛАРИСА ОЛЕКСАНДРІВНА (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ВОГНЕТРИВІВ ІМЕНІ А.С. БЕРЕЖНОГО" (56) UA 27905 C2, 16.10.2000 SU 1505440 A3, 30.08.1989 SU 1726445 A1, 15.04.1992 US 2003098530 A1, 29.05.2003 JP 09328366 A, 22.12.1997 JP 01050506 A, 27.02.1989 C2 1 3 88219 насичування носія розчином каталізатора та підвищується його експлуатація. Поставлена задача вирішується тим, що: 1. Зв'язка, яка містить воду, гліцерин, поліакриламід, метилцеллюлозу, гель Mg(OH)2, згідно винаходу, додатково містить водорозчинну сіль кальцію при наступному співвідношенні компонентів, мас. %: Вода 57,5-76,0 Гліцерин 10,0-15,0 Поліакриламід 10,0-20,0 Метилцеллюлоза 1,5-2,0 Гель Mg(OH)2 0,5-1,5 Водорозчинна сіль кальцію (у перерахунку на Са) 2,0-4,0 2. Зв'язка по п. 1, відрізняється тим, що вона як водорозчинну сіль кальцію містить СаСl2. Відмінною рисою запропонованої зв'язки є те, що додаткове введення водорозчинної солі кальцію надає керамічній масі для формування носія каталізатора методом екструзії високі показники структурно-механічних характеристик. Також водорозчинна сіль кальцію сприяє зміцненню каркасу поруватої структури за рахунок утворення при випалі алюмінатів кальцію та їх спікання, та одночасно формується структура з високорозвиненою поверхнею пор і широким діапазоном їх розмірів (радіус пор 10-100нм). Носій з такою структурою добре насичується розчином каталізатора, тому має високу каталітичну активність і завдяки великій міцності носій каталізатора не руйнується при завантаженні у реактор та під час експлуатації. Передбачений винахід ілюструється прикладами, які наведено у таблиці. В лабораторії і на дослідному виробництві ВАТ "УкрНДІВ імені А.С. Бережного" були виготов Комп’ютерна верстка Л. Купенко 4 лені за запропонованим винаходом і прототипом зразки корундового носія каталізатора наступним чином: в шихту з суміші непластичних матеріалів (оксиду та гідроксиду алюмінію) вводили зв'язку, яка містить воду, гліцерин, поліакриламід, метилцеллюлозу, гель Mg(OH)2 і водорозчинну сіль кальцію у заданих кількостях. Після гомогенізації шихти зі зв'язкою формували носій каталізатора методом екструзії. Отримані вироби сушили та випалювали в печі безперервної дії при температурі 1400-1450°С з витримкою при максимальній температурі - 4 години. Із даних, що наведені у таблиці, виходить, що корундовий носій каталізатора, виготовлений за пропонованим винаходом, у порівнянні з прототипом, характеризується в 1,9-2,3 рази більшою міцністю як після сушки, так і в 1,4-1,5 рази більшою міцністю після випалу, а також в ~ 1,4 рази більшим водопоглинанням. Таким чином, запропонована зв'язка для виготовлення корундового носія каталізатора забезпечує високі показники структурно-механічних характеристик, що є необхідним при формуванні виробів методом екструзії. Використання запропонованої зв'язки для виготовлення носія каталізатора сприяє отриманню виробів після випалу з високими показниками водопоглинання, розвиненою пористою структурою разом з високими характеристиками міцності, що обумовлює надійну експлуатацію носія каталізатора в реакторах виробництва аміаку. Випуск носія каталізатора із запропонованою зв'язкою планується на дослідному виробництві ВДТ "УкрНДІВ імені А.С. Бережного" у 2008 році. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAdhesive for the production of ceramic products
Автори англійськоюPrymachenko Volodymyr Vasyliovych, Martynenko Valerii Vladlenovych, Kuschenko Karyna Ihorivna, Derhaputska Larysa Oleksandrivna
Назва патенту російськоюСвязка для изготовления керамических изделий
Автори російськоюПримаченко Владимир Васильевич, Мартыненко Валерий Владленович, Кущенко Карина Игоревна, Дергапуцкая Лариса Александровна
МПК / Мітки
МПК: C04B 35/63, C04B 35/632, C04B 35/634, C04B 35/624
Мітки: виробів, керамічних, виготовлення, зв'язка
Код посилання
<a href="https://ua.patents.su/2-88219-zvyazka-dlya-vigotovlennya-keramichnikh-virobiv.html" target="_blank" rel="follow" title="База патентів України">Зв’язка для виготовлення керамічних виробів</a>
