Пристрій для установки перемички у зрощувальному каналі

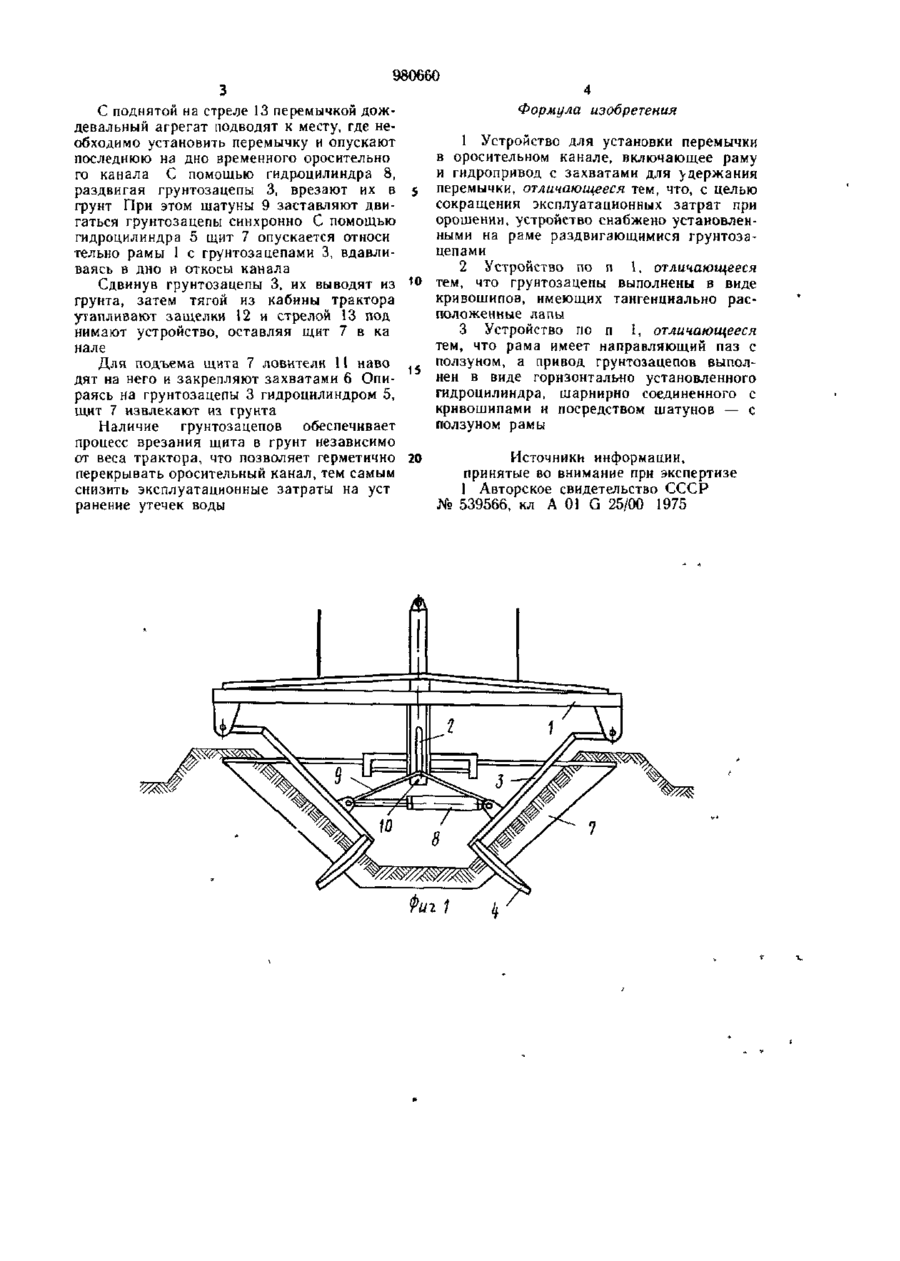

С о ю з Советских Социалистических Республик О П ИС А К (И) 980660 АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву — (22) Заявлено 08 10 80 (21) 2990302/30-15 . Кл. с присоединением заявки № — Государственный комитет СССР по делам изобретений и открытий (72) Авторы изобретения 3 А 01 G 25/00 (23) Приоритет — Опубликовано 15 12.82 Бюллетень №46 Дата опубликования описания 25.12.82 (53) УД К 631347. .1(088.8) Б. Д. Козачок, В. Т. Сатовский, В. Г. Гацкий, М. К- Мацко , А. Г. Воцелка и А. П. Орехов (7!) Заявитель (54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ ПЕРЕМЫЧКИ В ОРОСИТЕЛЬНОМ КАНАЛЕ 1 Изобретение относится к сельскому хозяйству и может быть использовано при орошении дождевальными машинами для перекрытия земляных оросительных каналов. Известно устройство для установки перемычки в оросительном канале, включающее раму и гидропривод с захватами для удержания перемычки [I]. Однако при вдавливании перемычки с помощью этого устройства имеет место подъем той части трактора, к которой крепится рама с гидроцилиндрами, поэтому не всегда удается погрузить перемычку на достаточную для герметичного перекрытия канала глубину. Негерметичное перекрытие канала требует дополнительных затрат труда на устранение утечек воды. Цель изобретения — сокращение эксплуатационных затрат при орошении. Поставленная цель достигается тем, что устройство снабжено установленными на раме раздвигающимися грунтозацепами, выполненными в виде кривошипов, имеющих тангенциально расположенные лапы, при этом рама имеет направляющий паз с ползуном, а привод грунтозацепов выполнен в виде горизонтально установленного гидро 15 20 цилиндра, шарнирно соединенного с кривошипами и посредством шатунов — с ползуном рамы. На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — то же, вид сбоку; на фиг. 3 — схема системы подъема предлагаемого устройства с перемычкой. Предлагаемое устройство состоит из рамы 1, имеющей направляющий паз 2, двух закрепленных шарнирно на концах рамы 1 грунтозацепов 3, имеющих тангенциально расположенные лапы 4, гидроцилиндра 5 с захватами 6 и щита 7 Грунтозацепы 3 соединены шарнирно с горизонтально расположенным гидроцилиндром 8 и имеют шатуны 9, соединенные между собой на ползуне 10 в пазе 2. Захват 6 состоит из ловителя Л с направленным вниз зевом и подпружиненной защелки 12 В захват б входит верхняя кромка щита 7. Система подъема перемычки состоит из стрелы 13, установленной шарнирно на ферме 14 дождевального агрегата. На один конец стрелы крепится предлагаемая перемычка, на второй — гидроцнлиндр 15, соединенный с фермой 14 тросом 16. Устройство работает следующим образом. 980660 Формула изобретения С поднятой на стреле 13 перемычкой дождевальный агрегат подводят к месту, где необходимо установить перемычку и опускают 1 Устройство для установки перемычки последнюю на дно временного оросительно в оросительном канале, включающее раму го канала С помощью гидроцилиндра 8, и гидропривод с захватами для удержания раздвигая грунтозацепы 3, врезают их в перемычки, отличающееся тем, что, с целью грунт При этом шатуны 9 заставляют двисокращения эксплуатационных затрат при гаться грунтозацепы синхронно С помощью орошении, устройство снабжено установленгидроцилиндра 5 щит 7 опускается относи ными на раме раздвигающимися грунтозательно рамы 1 с грунтозацепами 3, вдавлицепами ваясь в дно и откосы канала 2 Устройство по п 1, отличающееся Сдвинув грунтозацепы 3, их выводят из 10 тем, что грунтозацепы выполнены в виде кривошипов, имеющих тангенциально расгрунта, затем тягой из кабины трактора положенные лапы утапливают защелки 12 и стрелой ІЗ под 3 Устройство по п І, отличающееся нимают устройство, оставляя щит 7 в ка тем, что рама имеет направляющий паз с нале Для подъема щита 7 ловители 11 наво 15 ползуном, а привод грунтозацепов выполнен в виде горизонтально установленного дят на него и закрепляют захватами 6 Опигидроцилиндра, шарнирно соединенного с раясь на грунтозацепы 3 гидроцилиндром 5, кривошипами и посредством шатунов — с щит 7 извлекают из грунта ползуном рамы Наличие грунтозацепов обеспечивает процесс врезания щита в грунт независимо от веса трактора, что позволяет герметично 20 Источники информации, перекрывать оросительный канал, тем самым принятые во внимание при экспертизе снизить эксплуатационные затраты на уст 1 Авторское свидетельство СССР ранение утечек воды № 539566, кл А 01 G 25/00 1975 980660 СоставительЕ Солдатова Редактор Т Митрович Техред И Верес Корректор Г Решетник Заказ 9408/2 1 ираж 649 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий [ 13035, Москва, Ж—35 Раушская наб, д 4/5 Филиал ППП «Патент» г Ужгород ул Проектная 4
