Комплексний стенд для повірки критичних сопел вентурі

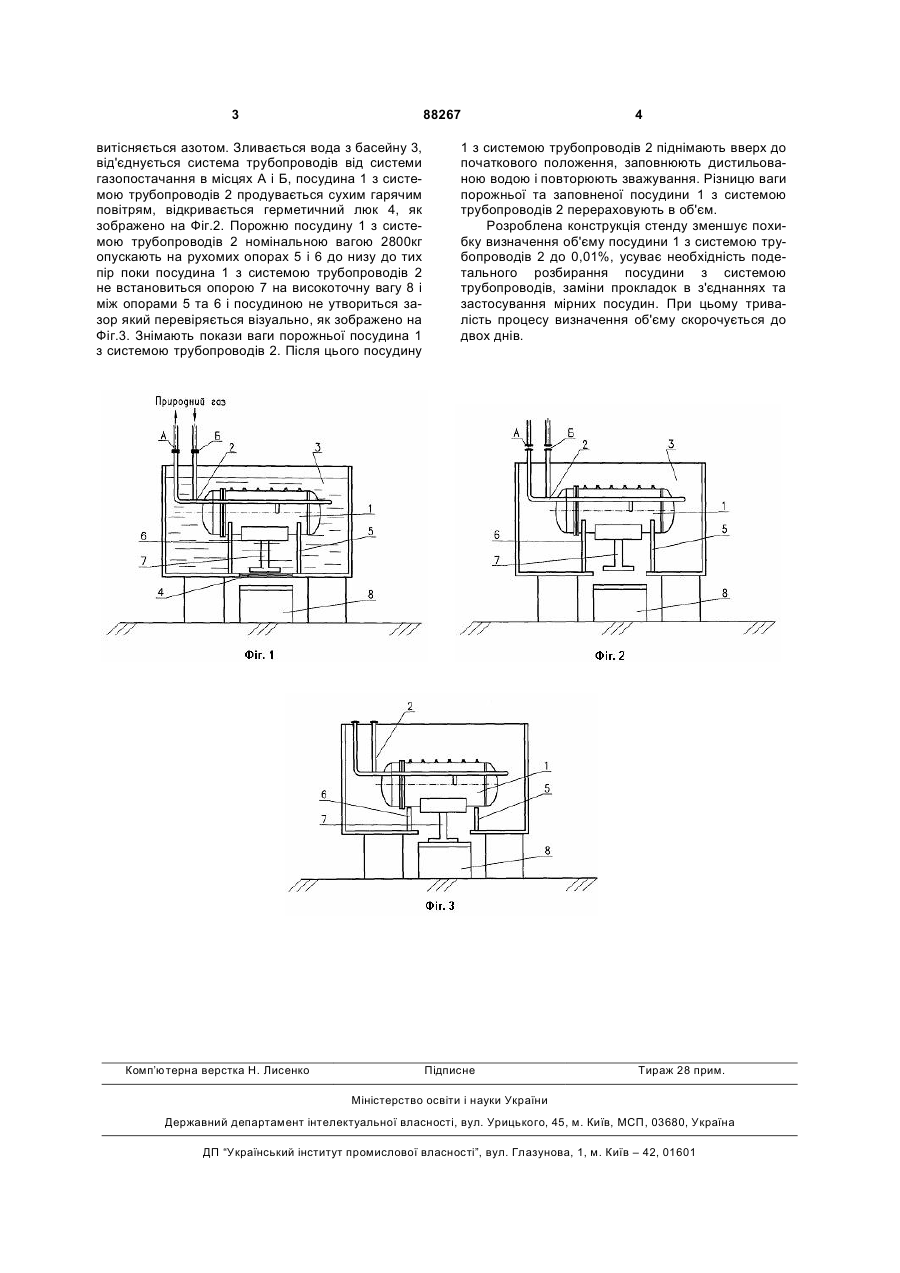

Комплексний стенд для повірки критичних сопел Вентурі, що складається з вхідної системи контролю та регулювання параметрів природного газу, вставки з повірюваним критичним соплом Вентурі, відсікаючих клапанів та стальної посудини з системою трубопроводів, занурених в басейн з водою, який відрізняється тим, що посудина виготовлена циліндричної форми та встановлена в басейн з водою на двох розташованих на днищі басейну та рухомих у вертикальному напрямку опорах, додатково на посудині закріплена опора, виконана з можливістю встановлення на ваги через герметичний люк, який виконаний у днищі басейну, під яким встановлені високоточні ваги. (19) (21) a200600567 (22) 20.01.2006 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) КУЗЬМІН СЕРГІЙ ВІКТОРОВИЧ, БОРУЩАК БОГДАН ОНУФРІЙОВИЧ (73) КУЗЬМІН СЕРГІЙ ВІКТОРОВИЧ (56) UA 67561, 15.06.2004 SU 1112237, 07.09.1984 SU 220544, 03.09.1968 RU 2175116, 20.10.2001 RU 2246704, 20.02.2005 US 4706492, 17.11.1987 US 3924445, 09.12.1975 GB 2091886, 04.08.1982 3 88267 витісняється азотом. Зливається вода з басейну 3, від'єднується система трубопроводів від системи газопостачання в місцях А і Б, посудина 1 з системою трубопроводів 2 продувається сухим гарячим повітрям, відкривається герметичний люк 4, як зображено на Фіг.2. Порожню посудину 1 з системою трубопроводів 2 номінальною вагою 2800кг опускають на рухомих опорах 5 і 6 до низу до тих пір поки посудина 1 з системою трубопроводів 2 не встановиться опорою 7 на високоточну вагу 8 і між опорами 5 та 6 і посудиною не утвориться зазор який перевіряється візуально, як зображено на Фіг.3. Знімають покази ваги порожньої посудина 1 з системою трубопроводів 2. Після цього посудину Комп’ютерна верстка Н. Лиcенко 4 1 з системою трубопроводів 2 піднімають вверх до початкового положення, заповнюють дистильованою водою і повторюють зважування. Різницю ваги порожньої та заповненої посудини 1 з системою трубопроводів 2 перераховують в об'єм. Розроблена конструкція стенду зменшує похибку визначення об'єму посудини 1 з системою трубопроводів 2 до 0,01%, усуває необхідність подетального розбирання посудини з системою трубопроводів, заміни прокладок в з'єднаннях та застосування мірних посудин. При цьому тривалість процесу визначення об'єму скорочується до двох днів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
