Низьконапірний скрубер вентурі
Номер патенту: 31266
Опубліковано: 25.03.2008
Автори: Ладановський Михайло Іванович, Пристрома Євгеній Олександрович, Пасічний Станіслав Іванович
Формула / Реферат
Низьконапірний скрубер Вентурі, що складається з труби Вентурі, зрізаного корпуса коагулятора, водоприймального конуса, патрубків відпрацьованої рідини, повітроводу, краплевловлювача, форсунки (9), оглядових віконець, люків для обслуговування, який відрізняється тим, що в корпусі коагулятора встановлений водоприймальний конус для відведення рідини та додатково встановлена друга форсунка (10), тангенційний повітровід від корпусу коагулятора до кравлевловлювача виконаний під кутом до горизонталі.
Текст

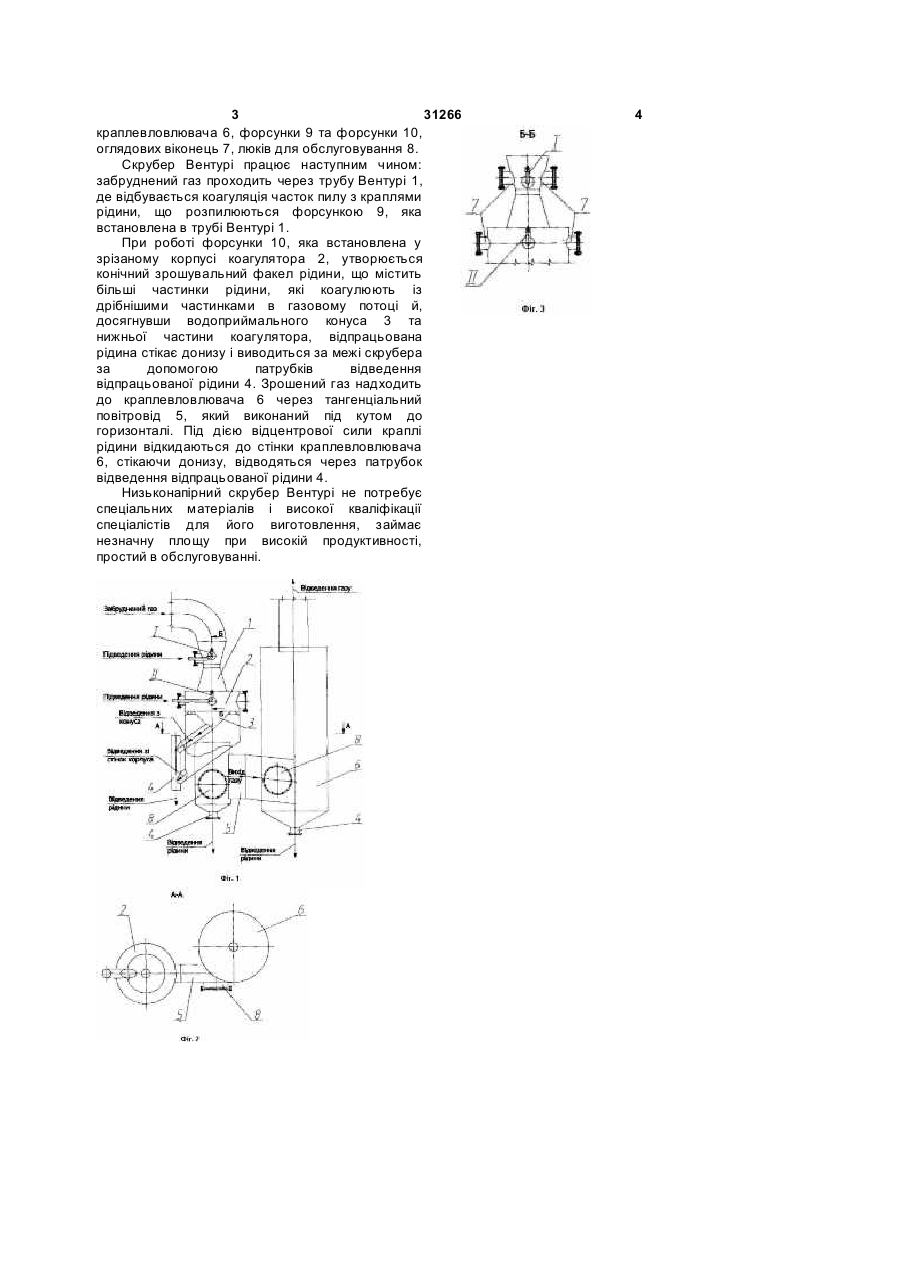

Низьконапірний скрубер Вентурі, що складається з труби Вентурі, зрізаного корпуса 3 31266 краплевловлювача 6, форсунки 9 та форсунки 10, оглядових віконець 7, люків для обслуговування 8. Скрубер Вентурі працює наступним чином: забруднений газ проходить через трубу Вентурі 1, де відбувається коагуляція часток пилу з краплями рідини, що розпилюються форсункою 9, яка встановлена в трубі Вентурі 1. При роботі форсунки 10, яка встановлена у зрізаному корпусі коагулятора 2, утворюється конічний зрошувальний факел рідини, що містить більші частинки рідини, які коагулюють із дрібнішими частинками в газовому потоці й, досягнувши водоприймального конуса 3 та нижньої частини коагулятора, відпрацьована рідина стікає донизу і виводиться за межі скрубера за допомогою патрубків відведення відпрацьованої рідини 4. Зрошений газ надходить до краплевловлювача 6 через тангенціальний повітровід 5, який виконаний під кутом до горизонталі. Під дією відцентрової сили краплі рідини відкидаються до стінки краплевловлювача 6, стікаючи донизу, відводяться через патрубок відведення відпрацьованої рідини 4. Низьконапірний скрубер Вентурі не потребує спеціальних матеріалів і високої кваліфікації спеціалістів для його виготовлення, займає незначну площу при високій продуктивності, простий в обслуговуванні. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюLow-pressure venturi scrubber
Автори англійськоюLadanovskyi Mykhailo Ivanovych, Prystroma Yevhenii Oleksandrovych
Назва патенту російськоюНизконапорный скруббер вентури
Автори російськоюЛадановский Михаил Иванович, Пристрома Евгений Александрович
МПК / Мітки
МПК: B01D 47/00
Мітки: скрубер, низьконапірний, вентурі
