Випробувальний стенд на базі сопел критичного витоку
Формула / Реферат
1. Випробувальний стенд на базі сопел критичного витоку, що складається з послідовно з'єднаних функціональних блоків: підігріву газу, редукування газу, щонайменше одної повірочної лінії та блока еталонів.
2. Випробувальний стенд на базі сопел критичного витоку за п. 1, який відрізняється тим, що як еталони використано сопла критичного витоку.
3. Випробувальний стенд на базі сопел критичного витоку за пп. 1,2, який відрізняється тим, що блок еталонів має в своєму складі мобільний блок сопел, який виконано з можливістю від'єднувати його від стенда і транспортувати.
4. Випробувальний стенд на базі сопел критичного витоку за пп. 1-3, який відрізняється тим, що мобільний блок сопел конструктивно виконано з можливістю заміни сопел.
5. Випробувальний стенд на базі сопел критичного витоку за пп. 1-4, який відрізняється тим, що повірочна лінія укомплектована набором змінних котушок Ду80-Ду300.
6. Випробувальний стенд на базі сопел критичного витоку за п. 1, який відрізняється тим, що вузол підключення входу стенда забезпечує подачу природного газу на стенд з магістрального газопроводу з тиском природного газу 36-46 бар.
7. Випробувальний стенд на базі сопел критичного витоку за пп. 1-6, який відрізняється тим, що вузол підключення виходу стенда забезпечує підключення його до газопроводу з тиском природного газу 18-23 бар (наприклад Дашава-Київ) або до газопроводу з тиском природного газу 3 бар (наприклад вихідний газопровід ГРС-1А).
Текст

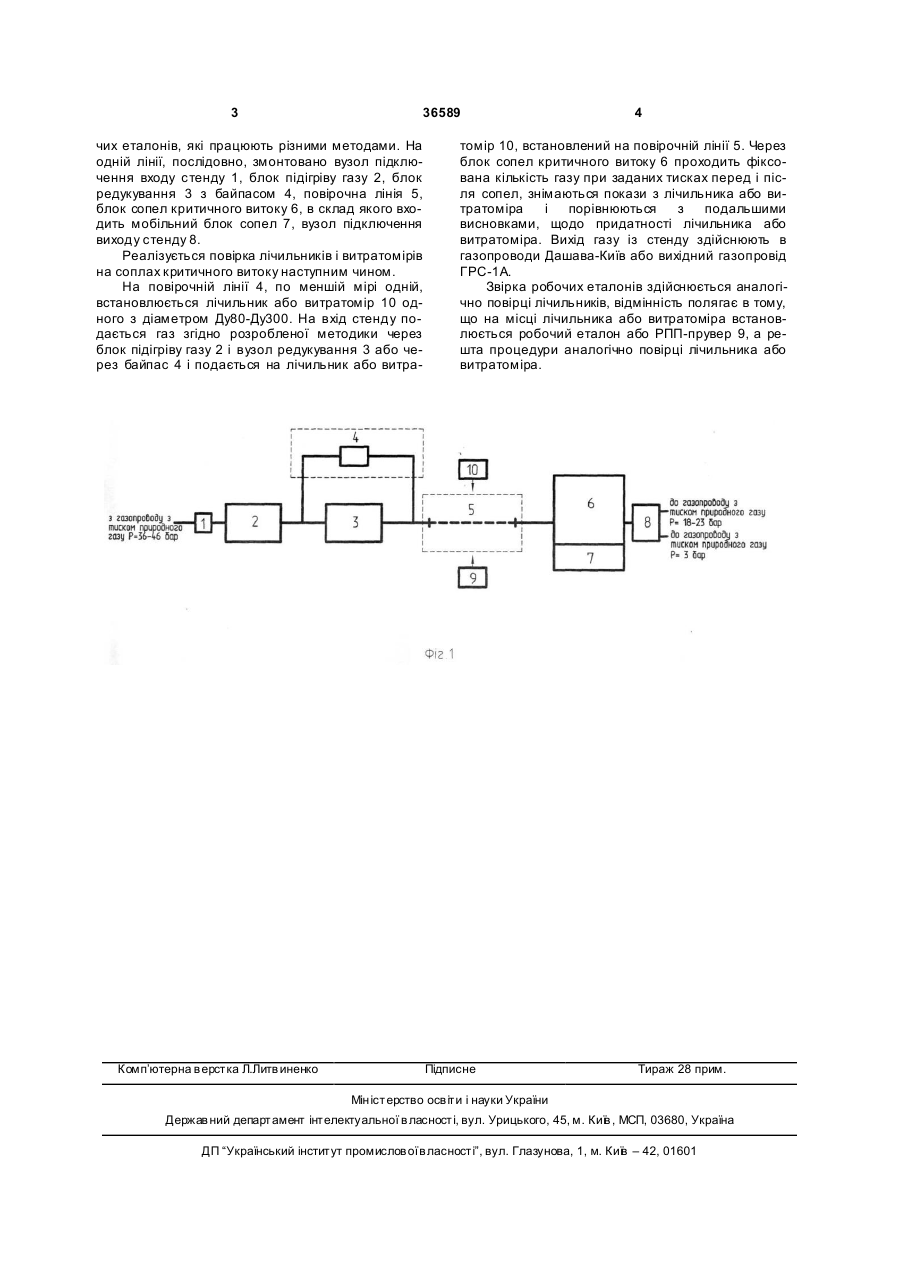

1. Випробувальний стенд на базі сопел критичного витоку, що складається з послідовно з'єднаних функціональних блоків: підігріву газу, редукування газу, щонайменше одної повірочної лінії та блока еталонів. 2. Випробувальний стенд на базі сопел критичного витоку за п. 1, який відрізняється тим, що як еталони використано сопла критичного витоку. 3. Випробувальний стенд на базі сопел критичного витоку за пп. 1,2, який відрізняється тим, що блок еталонів має в своєму складі мобільний блок сопел, який виконано з можливістю від'єднувати його від стенда і транспортувати. 4. Випробувальний стенд на базі сопел критичного витоку за пп. 1-3, який відрізняється тим, що мо 3 36589 чих еталонів, які працюють різними методами. На одній лінії, послідовно, змонтовано вузол підключення входу стенду 1, блок підігріву газу 2, блок редукування 3 з байпасом 4, повірочна лінія 5, блок сопел критичного витоку 6, в склад якого входить мобільний блок сопел 7, вузол підключення виходу стенду 8. Реалізується повірка лічильників і витратомірів на соплах критичного витоку наступним чином. На повірочній лінії 4, по меншій мірі одній, встановлюється лічильник або витратомір 10 одного з діаметром Ду80-Ду300. На вхід стенду подається газ згідно розробленої методики через блок підігріву газу 2 і вузол редукування 3 або через байпас 4 і подається на лічильник або витра Комп’ютерна в ерстка Л.Литв иненко 4 томір 10, встановлений на повірочній лінії 5. Через блок сопел критичного витоку 6 проходить фіксована кількість газу при заданих тисках перед і після сопел, знімаються покази з лічильника або витратоміра і порівнюються з подальшими висновками, щодо придатності лічильника або витратоміра. Вихід газу із стенду здійснюють в газопроводи Дашава-Київ або вихідний газопровід ГРС-1А. Звірка робочих еталонів здійснюється аналогічно повірці лічильників, відмінність полягає в тому, що на місці лічильника або витратоміра встановлюється робочий еталон або РПП-прувер 9, а решта процедури аналогічно повірці лічильника або витратоміра. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTesting testbench on basis of nozzles of critical flow out
