Змішувач безперервної дії

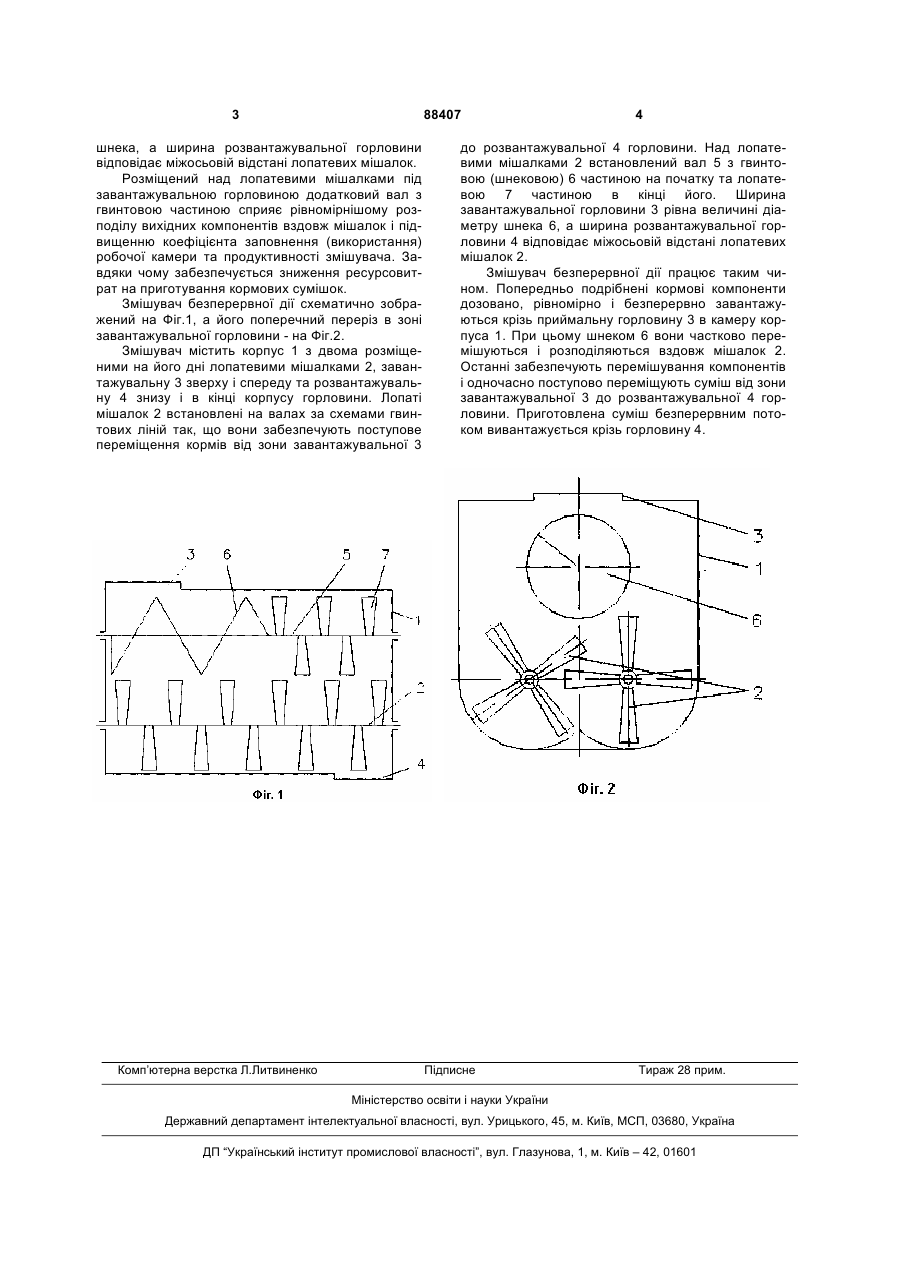

Змішувач безперервної дії, що містить корпус з двома розміщеними на його дні лопатевими мішалками, завантажувальну зверху і спереду та розвантажувальну знизу і в кінці корпусу горловини, який відрізняється тим, що над лопатевими мішалками встановлений вал з гвинтовою частиною у вигляді шнека на його початку та лопатевою частиною в його кінці, при цьому ширина завантажувальної горловини дорівнює величині діаметра шнека, а ширина розвантажувальної горловини відповідає міжосьовій відстані лопатевих мішалок. UA (21) a200804299 (22) 07.04.2008 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) РЕВЕНКО ІВАН ІВАНОВИЧ, РЕВЕНКО ЮЛІЙ ІВАНОВИЧ (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ (56) SU, 935 553, A, 15.06.1982 UA, 74 444, C2, 15.07.2005 RU, 94037259, A1, 20.09.1996 RU, 2 115 551, C1, 20.07.1998 EP, 0 930 141, B1, 21.11.2001 WO, 94/21434, A1, 29.09.1994 US, 5 897 886, A, 27.04.1999 JP, 2005-279374, A, 13.10.2005 C2 2 (19) 1 3 88407 шнека, а ширина розвантажувальної горловини відповідає міжосьовій відстані лопатевих мішалок. Розміщений над лопатевими мішалками під завантажувальною горловиною додатковий вал з гвинтовою частиною сприяє рівномірнішому розподілу вихідних компонентів вздовж мішалок і підвищенню коефіцієнта заповнення (використання) робочої камери та продуктивності змішувача. Завдяки чому забезпечується зниження ресурсовитрат на приготування кормових сумішок. Змішувач безперервної дії схематично зображений на Фіг.1, а його поперечний переріз в зоні завантажувальної горловини - на Фіг.2. Змішувач містить корпус 1 з двома розміщеними на його дні лопатевими мішалками 2, завантажувальну 3 зверху і спереду та розвантажувальну 4 знизу і в кінці корпусу горловини. Лопаті мішалок 2 встановлені на валах за схемами гвинтових ліній так, що вони забезпечують поступове переміщення кормів від зони завантажувальної 3 Комп’ютерна верстка Л.Литвиненко 4 до розвантажувальної 4 горловини. Над лопатевими мішалками 2 встановлений вал 5 з гвинтовою (шнековою) 6 частиною на початку та лопатевою 7 частиною в кінці його. Ширина завантажувальної горловини 3 рівна величині діаметру шнека 6, а ширина розвантажувальної горловини 4 відповідає міжосьовій відстані лопатевих мішалок 2. Змішувач безперервної дії працює таким чином. Попередньо подрібнені кормові компоненти дозовано, рівномірно і безперервно завантажуються крізь приймальну горловину 3 в камеру корпуса 1. При цьому шнеком 6 вони частково перемішуються і розподіляються вздовж мішалок 2. Останні забезпечують перемішування компонентів і одночасно поступово переміщують суміш від зони завантажувальної 3 до розвантажувальної 4 горловини. Приготовлена суміш безперервним потоком вивантажується крізь горловину 4. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
