Пристрій для вимірювання температури об’єктів обертання
Формула / Реферат
Пристрій для вимірювання температури об'єктів обертання, що містить V-подібну основу з роликовими опорами, охопленими пружним елементом у вигляді еластичного ременя з термодавачем та струмознімачем, який відрізняється тим, що містить додаткові термодавачі, розміщені по всій довжині еластичного ременя, а струмознімач закріплений на V-подібній основі.
Текст

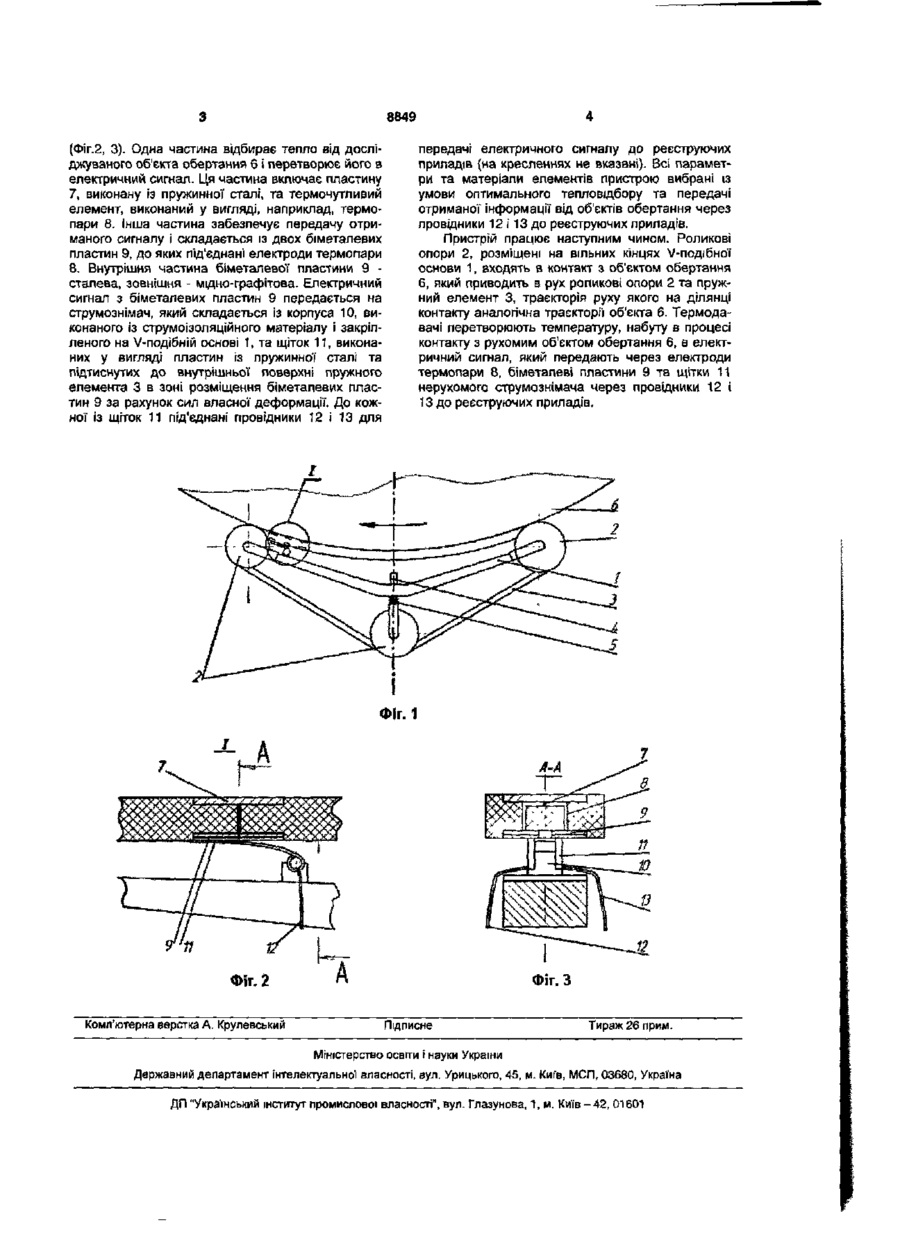

Пристрій для вимірювання температури об'єк тів обертання, що містить V-подібну основу з роликовими опорами, охопленими пружним елементом у вигляді еластичного ременя з термодавачем та струмознімачем, який відрізняється тим, що містить додаткові термодавачі, розміщені по всій довжині еластичного ременя, а струмознімач закріплений на V-подІбній основі. Корисна модель відноситься до термометрії і може бути використана для вимірювання температури об'єктів, які перебувають в обертальному русі. Відомий пристрій для вимірювання температури об'єктів, який включає поворотно-подаючий механізм, еластичний ремінь, встановлений в роликових опорах, закріплених на V-подібній основі, та термодавач [А.с. СРСР, № 1610313, МПК G01K13/08, 1988р.]. Недолік даного пристрою полягає в його низькій надійності через складність конструкції, оскільки він включає складний поворотно-подаючий механізм, контактні вимикачі, надійність роботи яких залежить від зовнішніх збуджуючих факторів (висока температура, агресивне середовище). Найбільш близьким за технічною суттю до запропонованого є пристрій для вимірювання температури об'єктів обертання, що включає V-подібну основу з роликовим опорами, охопленими пружним елементом у вигляді еластичного ременя з термодавачем та струмознімачем [А.с. СРСР, № 1779952, МПК G01K13/08, 1992р.]. Недоліком цього пристрою є його низька інформативність, оскільки у нього лише один термодавач, і відстань між місцями сусідніх періодичних вимірювань дорівнює довжині пружного елемента, виконаного у вигляді еластичного ременя. В основу корисної моделі поставлено завдання створення такого пристрою для вимірювання температури об'єктів обертання, в якому додаткове введення термодавача і нове виконання та розміщення струмознімача дозволить підвищити інформативність пристрою. Поставлене завдання вирішується тим, що в пристрої для вимірювання температури об'єктів обертання, що включає V-подібну основу з роликовими опорами, охопленими пружним елементом у вигляді еластичного ременя з термодавачем та струмознімачем, згідно з корисною моделлю, містить додаткові термодавачі, розміщені по всій довжині еластичного ременя, а струмознімач закріплено на V-подібній основі. Пристрій дозволяє проводити вимірювання температури об'єктів обертання шляхом безпосереднього контакту термодавачів з досліджуваною поверхнею по всьому її периметру з незначним кроком. Це досягається за рахунок включення додаткових термодавачів і нового розміщення струмознімача, що забезпечує прогрівання термодавачів до температури досліджуваних об'єктів. Пристрій пояснюється кресленнями та схемами, які розкривають технічну суть корисної моделі: на фіг. 1 зображено загальний вигляд пристрою для вимірювання температури об'єктів обертання; на фіг.2 - виносний елемент з фіг. 1; на фіг.З - ступінчатий розріз фіг.2. Пристрій включає V-подібну основу 1 з трьома роликовими опорами 2, охопленими пружним елементом 3 у вигляді еластичного ременя (Фіг.1). Натяг пружного елемента 3 забезпечується однією із роликових опор 2, яка містить шток 4, встановлений з можливістю лінійного і зворотньопоступального переміщення на V-подібній основі 1, та пружину 5. Пружний елемент 3 містить термодавачі, встановлені по всій довжині еластичного ременя. Кожен термодавач складається з двох частин 00 00 8849 (Фіг.2, 3). Одна частина відбирає тепло від досліджуваного об'єкта обертання 6 і перетворює його в електричний сигнал. Ця частина включає пластину 7, виконану із пружинної сталі, та термочутливий елемент, виконаний у вигляді, наприклад, термопари 8. Інша частина забезпечує передачу отриманого сигналу і складається із двох біметалевих пластин 9, до яких під'єднані електроди термопари 8. Внутрішня частина біметалевої пластини 9 сталева, зовнішня - мідно-графітова. Електричний сигнал з біметалевих пластин 9 передається на струмознімач, який складається із корпуса 10, виконаного із струмоізоляційного матеріалу і закріпленого на V-подібній основі 1, та щіток 11, виконаних у вигляді пластин із пружинної сталі та підтиснутих до внутрішньої поверхні пружного елемента 3 в зоні розміщення біметалевих пластин 9 за рахунок сил власної деформації. До кожної із щіток 11 під'єднані провідники 12 і 13 для передачі електричного сигналу до реєструючих приладів (на кресленнях не вказані). Всі параметри та матеріали елементів пристрою вибрані із умови оптимального тепловідбору та передачі отриманої інформації від об'єктів обертання через провідники 12 і 13 до реєструючих приладів. Пристрій працює наступним чином. Роликові опори 2, розміщені на вільних кінцях V-подібної основи 1, входять в контакт з об'єктом обертання 6, який приводить в рух роликові опори 2 та пружний елемент 3, траєкторія руху якого на ділянці контакту аналогічна траєкторії об'єкта 6. Термодавачі перетворюють температуру, набуту в процесі контакту з рухомим об'єктом обертання 6, в електричний сигнал, який передають через електроди термопари 8, біметалеві пластини 9 та щітки 11 нерухомого струмознімача через провідники 12 і 13 до реєструючих приладів. ФІГ. 1 Фіг. З Фіг.2 Комп'ютерна верстка А. Крулевський Підписне Тираж 26 прим. Міністерство освгти і науки України Державний департамент Інтелектуальної власності, еул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for measuring temperature of a rotating object
Автори англійськоюVankevych Petro Ivanovych
Назва патенту російськоюУстройство для измерения температуры вращающегося объекта
Автори російськоюВанкевич Петр Иванович
МПК / Мітки
МПК: G01K 13/00
Мітки: об'єктів, вимірювання, температури, обертання, пристрій
