Стенд резонансних коливань
Номер патенту: 88631
Опубліковано: 10.11.2009
Автори: Троценко Олександр Володимирович, Шалін Сергій Леонідович
Формула / Реферат
Стенд резонансних коливань, що містить гідромеханічну коливальну систему, виконану у вигляді двох взаємно перпендикулярних посудин, заповнених рідиною, дві сполучені жорстким стержнем мембрани, обмежуючі торці однієї з посудин, і генератор коливань рідини, який відрізняється тим, що друга посудина закрита герметичною кришкою, а генератор коливань рідини виконаний у вигляді металевої спіралі, введеної в другу посудину і підключеної до джерела змінного струму.
Текст

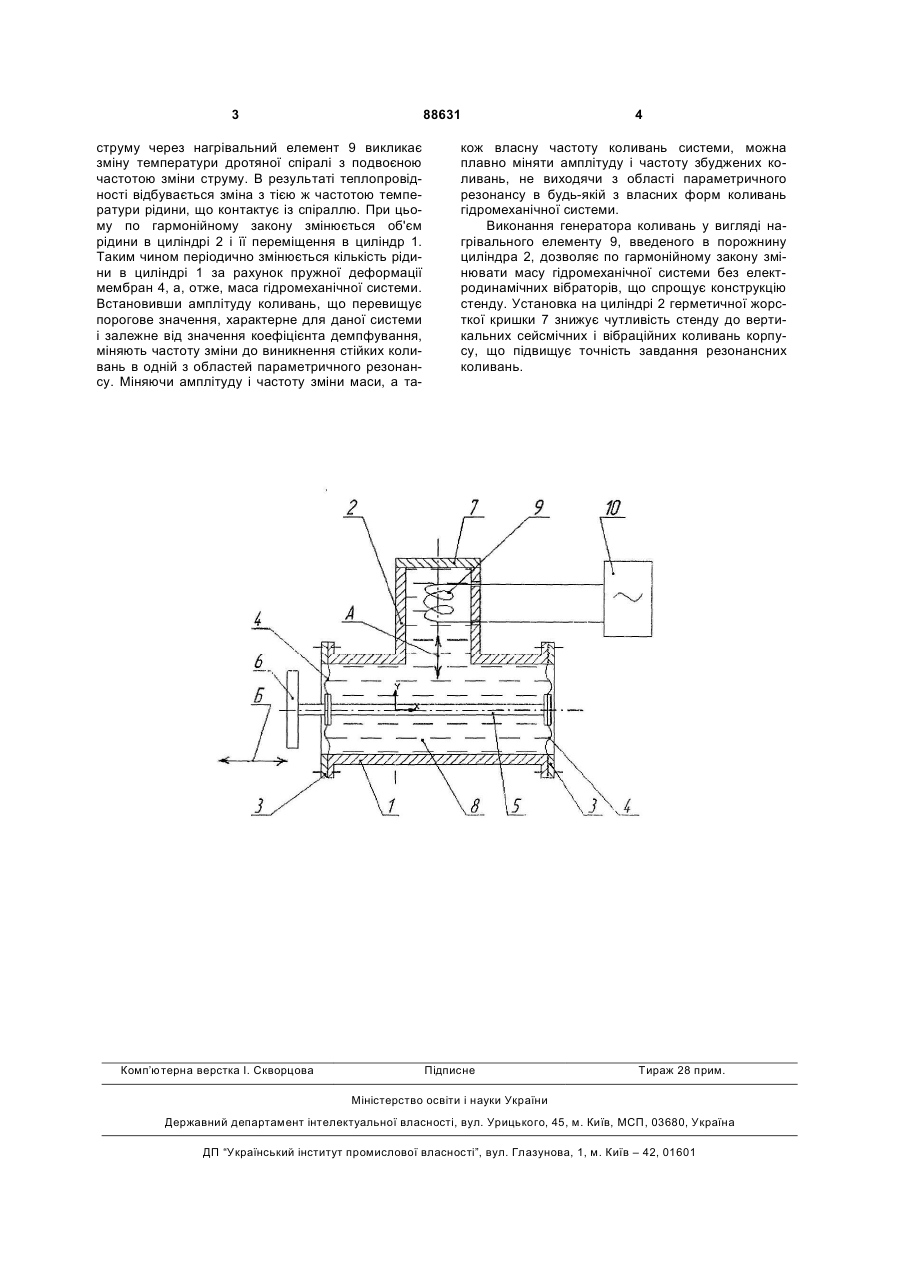

Стенд резонансних коливань, що містить гідромеханічну коливальну систему, виконану у вигляді двох взаємно перпендикулярних посудин, заповнених рідиною, дві сполучені жорстким стержнем мембрани, обмежуючі торці однієї з посудин, і генератор коливань рідини, який відрізняється тим, що друга посудина закрита герметичною кришкою, а генератор коливань рідини виконаний у вигляді металевої спіралі, введеної в другу посудину і підключеної до джерела змінного струму. (19) (21) a200609729 (22) 11.09.2006 (24) 10.11.2009 (46) 10.11.2009, Бюл.№ 21, 2009 р. (72) ТРОЦЕНКО ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, ШАЛІН СЕРГІЙ ЛЕОНІДОВИЧ (73) СЕВАСТОПОЛЬСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ (56) SU 493677, G01L 9/18, 20.02.1976 SU 1008516, F15B 21/12, 30.03.1983 RU 96104882, H03K 5/07, 20.06.1998 3 88631 струму через нагрівальний елемент 9 викликає зміну температури дротяної спіралі з подвоєною частотою зміни струму. В результаті теплопровідності відбувається зміна з тією ж частотою температури рідини, що контактує із спіраллю. При цьому по гармонійному закону змінюється об'єм рідини в циліндрі 2 і її переміщення в циліндр 1. Таким чином періодично змінюється кількість рідини в циліндрі 1 за рахунок пружної деформації мембран 4, а, отже, маса гідромеханічної системи. Встановивши амплітуду коливань, що перевищує порогове значення, характерне для даної системи і залежне від значення коефіцієнта демпфування, міняють частоту зміни до виникнення стійких коливань в одній з областей параметричного резонансу. Міняючи амплітуду і частоту зміни маси, а та Комп’ютерна верстка І. Скворцова 4 кож власну частоту коливань системи, можна плавно міняти амплітуду і частоту збуджених коливань, не виходячи з області параметричного резонансу в будь-якій з власних форм коливань гідромеханічної системи. Виконання генератора коливань у вигляді нагрівального елементу 9, введеного в порожнину циліндра 2, дозволяє по гармонійному закону змінювати масу гідромеханічної системи без електродинамічних вібраторів, що спрощує конструкцію стенду. Установка на циліндрі 2 герметичної жорсткої кришки 7 знижує чутливість стенду до вертикальних сейсмічних і вібраційних коливань корпусу, що підвищує точність завдання резонансних коливань. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBench of resonance vibrations
Автори англійськоюTrotsenko Oleksandr Volodymyrovych, Shalin Serhii Leonidovych
Назва патенту російськоюСтенд резонансных колебаний
Автори російськоюТроценко Александр Владимирович, Шалин Сергей Леонидович
МПК / Мітки
МПК: F15B 21/00
Мітки: стенд, резонансних, коливань
