Пневматичний висівний апарат

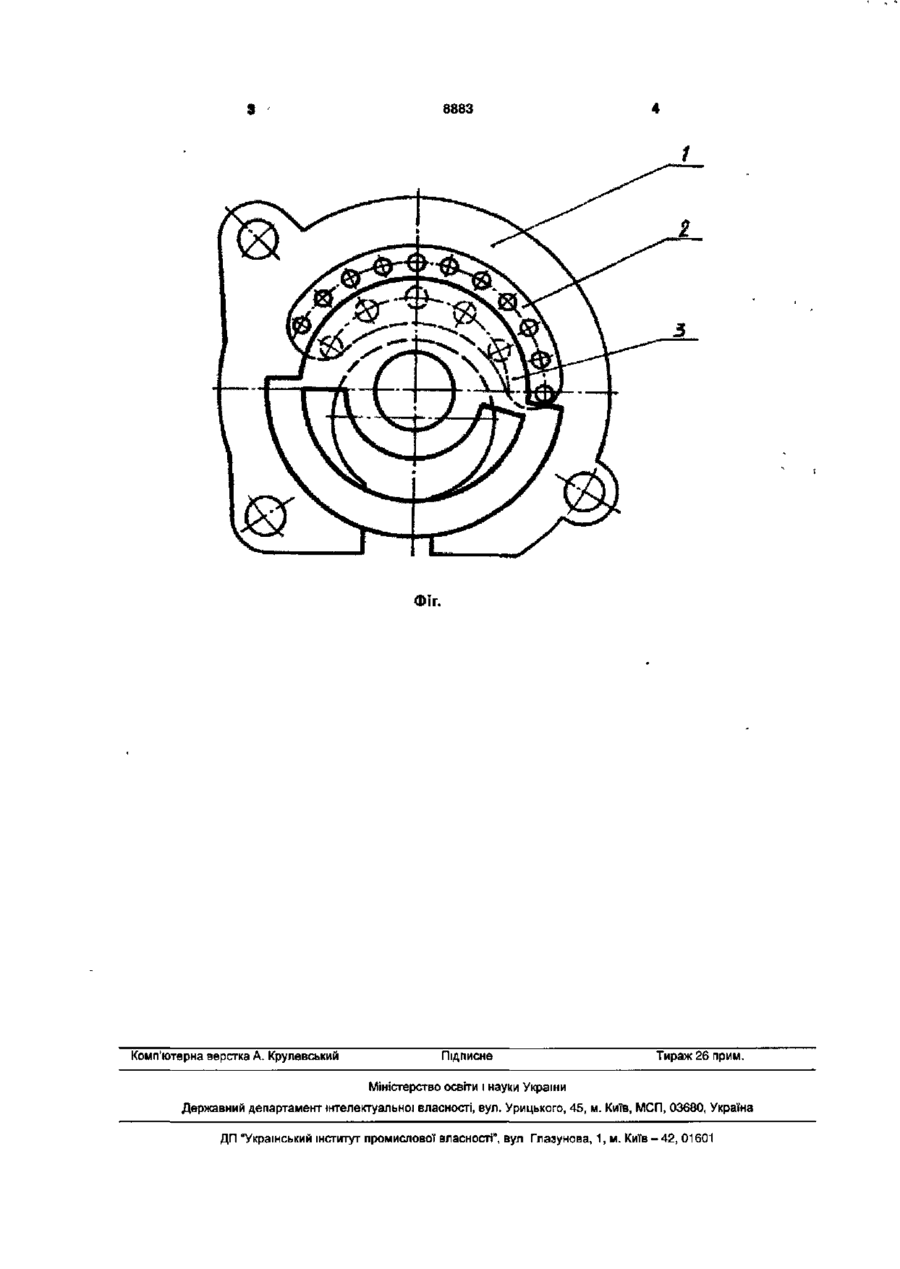

Пневматичний висівний апарат, що містить бункер для насіння, корпус з забірною камерою, кришку корпусу з камерою розрідження, накладку, в якій за формою камери розрідження утворено отвір, та висівний диск з присмоктувальними отворами, які розташовані по колу, який відрізняється тим, що присмоктувальні отвори висівного диска розташовано по концентричних колах, а на накладку, в якій за формою камери розрідження утворено отвір, встановлено розподільник вакууму. Корисна модель відноситься до сільськогосподарського машинобудування, зокрема до висіваючих апаратів. Відомий пневматичний висівний апарат, що включає корпус з забірною камерою, камеру розрідження, висівний диск та ворушилку-дозатор [див. Патент України №19988А]. Відомий також пневматичний висівний апарат сівалки СУПН-8, що включає бункер для насіння, корпус з забірною камерою, кришку корпуса з камерою розрідження, накладку в якій за формою камери розрідження утворено отвір та висівний диск з присмоктувальними отворами, що розташовані по колу [див. Сеялка универсальная пневматическая навесная СУПН-8. Техническое описание и инструкция по эксплуатации. Кировоград, 1984., 100с] Недоліком цієї конструкції є необхідність для кожного сорту насінь мати окремий висівний диск з отворами для присмоктування відповідного розміру, що збільшує номенклатуру висівних дисків, що додаються до сівалки. Запропонований пневматичний висівний апарат вирішує задачу зменшення номенклатури висівних дисків, що додаються до сівалки. Вказане зменшення номенклатури досягається тим, що у відомому пневматичному висівному апараті встановлено висівний диск з присмоктувальними отворами, які розташовано по концентричний колах, а в накладці, в якій за формою камери розрідження утворено отвір, встановлено розподільник вакууму. На малюнку зображено загальний вигляд пневматичного висіваючого апарату. Запропонований пневматичний висівний апарат включає бункер для насіння, корпус з забороною камерою, кришку корпусу з камерою розрідження (на кресленні не показані), накладку 1, в якій за формою камери розрідження утворено отвір, висівний диск 2 з присмоктувальними отворами, які розташовано по концентричних колах, та розподільник вакууму 3. Запропонований пневматичний висівний апарат працює таким чином: висівний диск 2 з присмоктувальними отворами, які розташовано по концентричних колах встановлюється в корпус висівного апарату (на кресленні не показано), закривається накладкою 1, в якій за формою камери розрідження утворено отвір, на яку встановлюється розподільник вакууму 3, що в залежності від його положення, спрямовує вакуум на потрібне коло присмокту вальних отворів. Запропонований пневматичний висівний апарат зберігає властивості найближчого аналога тому що забезпечує висів насінь потрібної номенклатури. При цьому наявність отворів, що присмоктують, розташованих по концентричних колах, а також розподільника вакууму дозволило вирішити поставлену задачу. СО 00 со 00 Сї 8883 ФІГ. Комп'ютерна верстка А. Крулевський Підписне Тираж 26 прим. Міністерство освіти t науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ-42, 01601
