Насадка пристрою для збирання комах з рослин

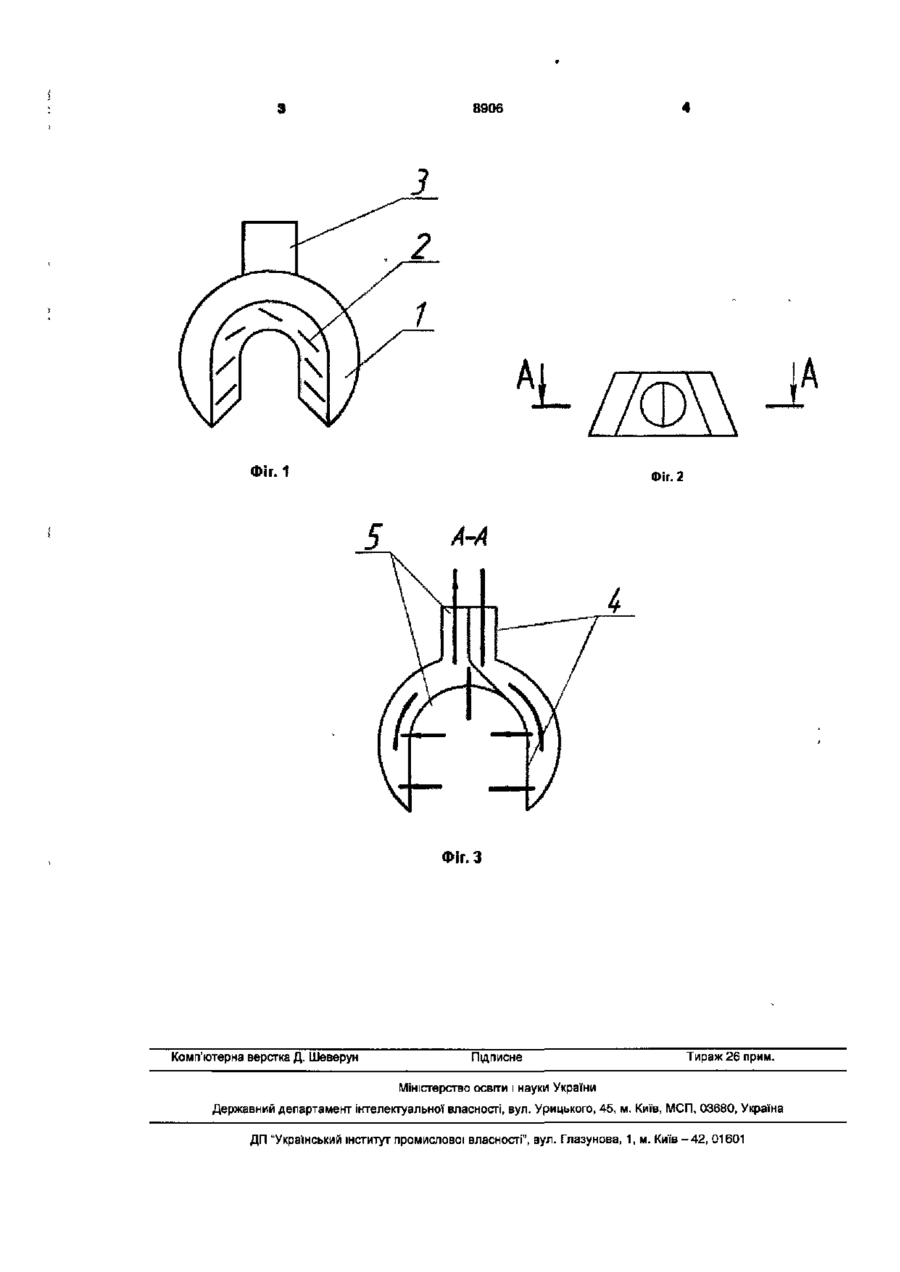

Насадка пристрою для збирання комах з рослин , що містить робочу камеру із щілинами на внутрішній поверхні та горловину, яка розташована в верхній частині робочої камери, яка відрізняється тим, що горловина робочої камери виконана із двох частин, одна з яких з'єднана з патрубком нагнітання вентилятора, а друга - з патрубком розрідження. Корисна модель відноситься до галузі сільськогосподарського машинобудування, зокрема до пристроїв для збирання комах. Відомі пневматичні насадки, [див. А.С. 1687192 СРСР А01М5/08 1992р., А.С. 1503724 СРСР А01М5/08 1991р.] в яких робочі камери розташовані по обидва боки рослин. Недоліками насадок є неможливість збирання комах з верхнього яруса рослин , а також струшування комах торцевими частинами насадки. Найбільш близьким технічним рішенням до запропонованої насадки є насадка пристрою для збирання комах , що містить робочу камеру з щілинами на всій внутрішній поверхні і виконана підковоподібною в перерізі перпендикулярно до вісі рядка , що дозволяє збирати комах не тільки з боків рослини, а й з верхніх ярусів рослини [див. патент на винахід 20158А А01М5/08 1997р.]. Недоліком насадки є нерівномірний розподіл повітряного потоку в щілинах насадки, що приводить до неефективного збирання з поверхні рослин комах. Запропонована корисна модель вирішує задачу підвищення ефективності збирання комах за рахунок підвищення рівномірності розподілу повітряного потоку. Поставлена задача досягається завдяки тому , що у насадки пристрою для збирання комах з рослин , що містить робочу камеру із щілинами на внутрішній поверхні та горловини , яка розташована в верхній частині робочої камери, згідно корисної моделі горловина робочої камери виконана із двох частин, одна з яких з'єднана з патрубком нагнітання вентилятора , а друга-з патрубком розідження. Суть корисної моделі пояснюється кресленням. На Фіг.1 зображено насадку , вид зпереду, на Фіг.2 - теж вид зверху; на Фіг.З розріз А-А на Фіг.2. Запропонована насадка складається з робочої камери 1 із щілинами 2 на внутрішній поверхні , горловини 3, яка розташована в верхній частині робочої камери і виконана із двох частин 4 і 5, при цьому частина 4 з'єднана з патрубком нагнітання вентилятора (на кресленні не показано), а частина 5-з патрубком розрідження (на кресленні не показано). Насадка працює таким чином При русі агрегату при збирання комах вентилятором створюється два повітряні потоки: один на нагнітання, другий на розрідження, які одночасно направляються до горловини 3. При цьому повітряний потік від патрубку нагнітання вентилятора направляється в частину 4 горловини, а далі до робочої камери 1, де за рахунок повітряного потоку нагнітання комахи здуваються з поверхні рослин. Розріджений повітряний потік , який від патрубку розрідження попадає в частину 5 горловини, всмоктує здутих комах до робочої камери 1. За рахунок створення в робочій камері більш рівномірного розподілу повітряного потоку забезпечується більш ефективний збір комах з рослин. (О о о 00 8906 Фіг. 1 Фіг. 2 Фіг. З Комп'ютерна верстка Д. Шеверун Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
