Установка азотного пожежогасіння

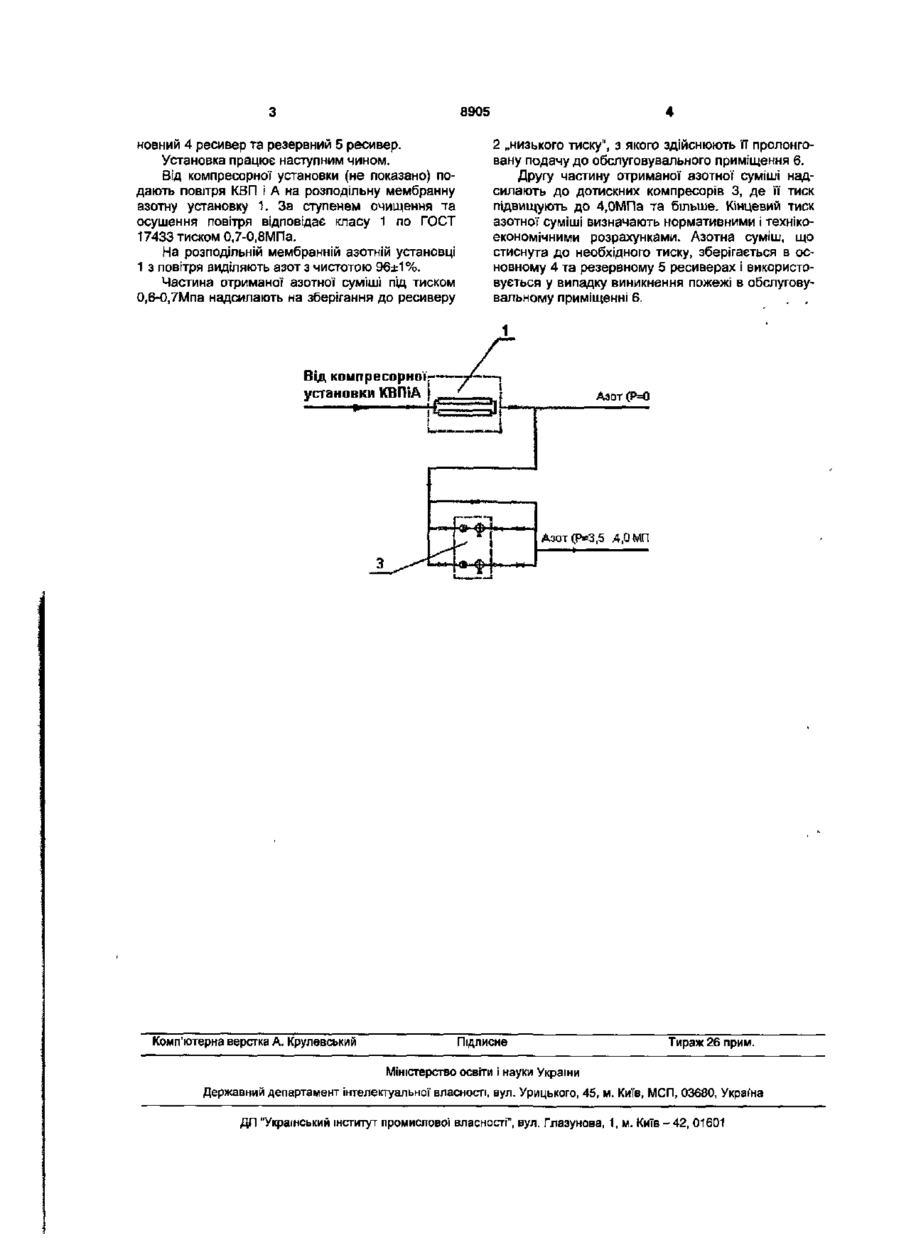

Установка азотного пожежогасіння, що містить розподільну мембранну азотну установку, компресори, ресивери, яка відрізняється тим, що використано дотискні компресори та три ресивери - ресивер низького тиску для зберігання азотної суміші 06-07 МПа, основний та резервний ресивери для зберігання азотної суміші високого тиску >4,0 МПа. Корисна модель належить до протипожежної техніки, зокрема до стаціонарних пристроїв для гасіння пожежі азотом, і призначена для отримання азотної суміші високого тиску (4,0МПа та вище) для використання в системах азотного пожежогасіння компресорних станцій магістральних газопроводів та інших промислових об'єктів для захисту приміщень великого об'єму (більше 200м3). Розділення повітря на полімерних мембранах є технологічним напрямом, що інтенсивно розвивається, як у галузі створення нових мембранних матеріалів і обладнання, так і в галузі виробництва промислових установок. Мембранна технологія дозволяє досить просто та економічно отримувати сухий азот з повітря у широкому діапазоні концентрації - від 90 до 99,5%, а також збагачену до 40% об. кисневу фракцію з витратами від 1 до 500нм3/год. Відомо стаціонарну установку азотного пожежогасіння, що є модулем, який містить повітряні компресорні агрегати низького тиску, систему очищення повітря та розподільну мембранну азотну установку, ресивери [Каталог научновнедренческой фирмы «МЕТАКС», РФ, Москва, «Станция азотного пожаротушения печей и продувки инертным газом технологического оборудования]. Вихід азотної суміші становить 33-40% від повітря, що надійшло на розподільну установку. Азотна суміш під тиском 8-10 бар надходить на зберігання в ресивери та використовується пише у випадку пожежі. Вартість такої установки досить висока. Прак тично не використовується ресурс компресорного агрегату через рідке періодичне включення установки. А через низький тиск азотної суміші компресори мають великі розміри. В основу корисної моделі поставлено задачу усунути зазначені недоліки, створивши недорогу, з меншими габаритами установку азотного пожежогасіння для великих приміщень. Поставлену задачу вирішують тим, що в установці азотного пожежогасіння, що містить розподільну мембранну азотну установку, компресори, ресивери, згідно з корисною моделлю, використано дотискні компресори та три ресивери - ресивер „низького тиску" для зберігання азотної суміші 0607МПа, основний та резервний ресивери для зберігання азотної' суміші високого тиску > 4,0 МПа . Використання дотисних компресорів дозволяє у декілька разів зменшити об'єм місткостей для зберігання запасу азотної суміші. При цьому вартість, потужність та габаритні розміри дотискних компресорів значно нижче аналогічних показників компресорів низького тиску відомої розподільної азотної установки, взятої за прототип. Це обумовлено вищим тиском всмоктування та меншою масовою витратою азотної суміші (в 2,5-3 рази) порівняно з витратою повітря на блок розділення. Корисна модель пояснюється малюнком, де зображено установку азотного пожежогасіння. Установка азотного пожежогасіння містить розподільну мембранну азотну установку 1, ресивер 2 „низького тиску", дотискні компресори 3, ос ю о О) GO о> 8905 новний 4 ресивер та резервний 5 ресивер. Установка працює наступним чином. Від компресорної установки (не показано) подають повітря КВП і А на розподільну мембранну азотну установку 1. За ступенем очищення та осушення повітря відповідає класу 1 по ГОСТ 17433 тиском 0,7-0,8МПа. На розподільній мембранній азотній установці 1 з повітря виділяють азот з чистотою 96±1%. Частина отриманої азотної суміші під тиском 0,6-0,7Мпа надсилають на зберігання до ресиверу 2 „низького тиску", з якого здійснюють її пролонговану подачу до обслуговувального приміщення 6. Другу частину отриманої азотної суміші надсилають до дотискних компресорів 3, де її тиск підвищують до 4,0МПа та більше. Кінцевий тиск азотної суміші визначають нормативними і технікоекономічними розрахунками. Азотна суміш, що стиснута до необхідного тиску, зберігається в основному 4 та резервному 5 ресиверах і використовується у випадку виникнення пожежі в обслуговувальному приміщенні 6. . , ВІД КОМПреСОрНОЇ;- установки KB ПІД Азот(Р=0 Азот(Р=3,5 .4,0 МП Комп'ютерна верстка А. Крулевський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
