Дихальний апарат для підводного плавання

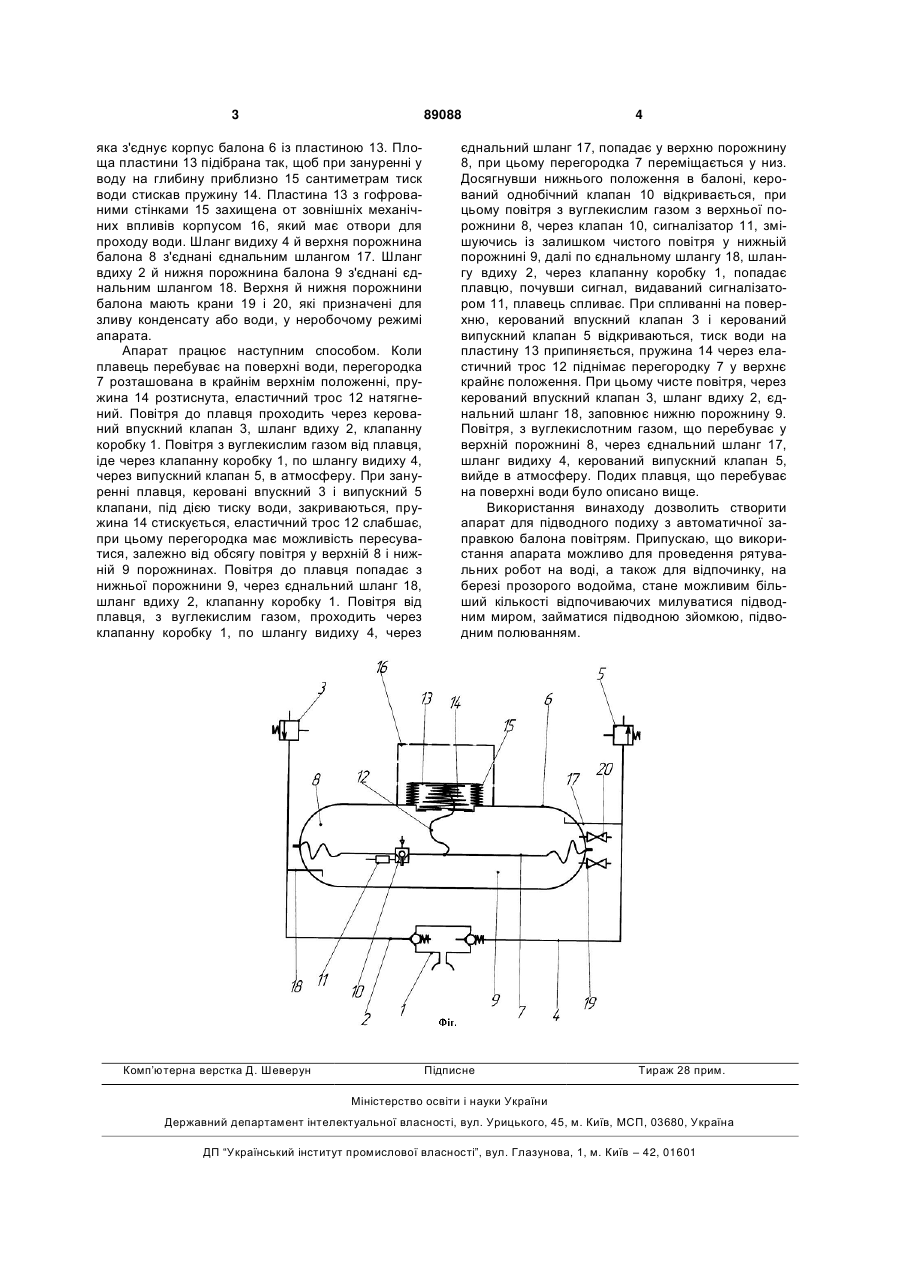

Дихальний апарат для підводного плавання, що містить щонайменше один балон для повітря, 3 89088 яка з'єднує корпус балона 6 із пластиною 13. Площа пластини 13 підібрана так, щоб при зануренні у воду на глибину приблизно 15 сантиметрам тиск води стискав пружину 14. Пластина 13 з гофрованими стінками 15 захищена от зовнішніх механічних впливів корпусом 16, який має отвори для проходу води. Шланг видиху 4 й верхня порожнина балона 8 з'єднані єднальним шлангом 17. Шланг вдиху 2 й нижня порожнина балона 9 з'єднані єднальним шлангом 18. Верхня й нижня порожнини балона мають крани 19 і 20, які призначені для зливу конденсату або води, у неробочому режимі апарата. Апарат працює наступним способом. Коли плавець перебуває на поверхні води, перегородка 7 розташована в крайнім верхнім положенні, пружина 14 розтиснута, еластичний трос 12 натягнений. Повітря до плавця проходить через керований впускний клапан 3, шланг вдиху 2, клапанну коробку 1. Повітря з вуглекислим газом від плавця, іде через клапанну коробку 1, по шлангу видиху 4, через випускний клапан 5, в атмосферу. При зануренні плавця, керовані впускний 3 і випускний 5 клапани, під дією тиску води, закриваються, пружина 14 стискується, еластичний трос 12 слабшає, при цьому перегородка має можливість пересуватися, залежно від обсягу повітря у верхній 8 і нижній 9 порожнинах. Повітря до плавця попадає з нижньої порожнини 9, через єднальний шланг 18, шланг вдиху 2, клапанну коробку 1. Повітря від плавця, з вуглекислим газом, проходить через клапанну коробку 1, по шлангу видиху 4, через Комп’ютерна верстка Д. Шеверун 4 єднальний шланг 17, попадає у верхню порожнину 8, при цьому перегородка 7 переміщається у низ. Досягнувши нижнього положення в балоні, керований однобічний клапан 10 відкривається, при цьому повітря з вуглекислим газом з верхньої порожнини 8, через клапан 10, сигналізатор 11, змішуючись із залишком чистого повітря у нижньій порожнині 9, далі по єднальному шлангу 18, шлангу вдиху 2, через клапанну коробку 1, попадає плавцю, почувши сигнал, видаваний сигналізатором 11, плавець спливає. При спливанні на поверхню, керований впускний клапан 3 і керований випускний клапан 5 відкриваються, тиск води на пластину 13 припиняється, пружина 14 через еластичний трос 12 піднімає перегородку 7 у верхнє крайнє положення. При цьому чисте повітря, через керований впускний клапан 3, шланг вдиху 2, єднальний шланг 18, заповнює нижню порожнину 9. Повітря, з вуглекислотним газом, що перебуває у верхній порожнині 8, через єднальний шланг 17, шланг видиху 4, керований випускний клапан 5, вийде в атмосферу. Подих плавця, що перебуває на поверхні води було описано вище. Використання винаходу дозволить створити апарат для підводного подиху з автоматичної заправкою балона повітрям. Припускаю, що використання апарата можливо для проведення рятувальних робот на воді, а також для відпочинку, на березі прозорого водойма, стане можливим більший кількості відпочиваючих милуватися підводним миром, займатися підводною зйомкою, підводним полюванням. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
