Дихальний апарат

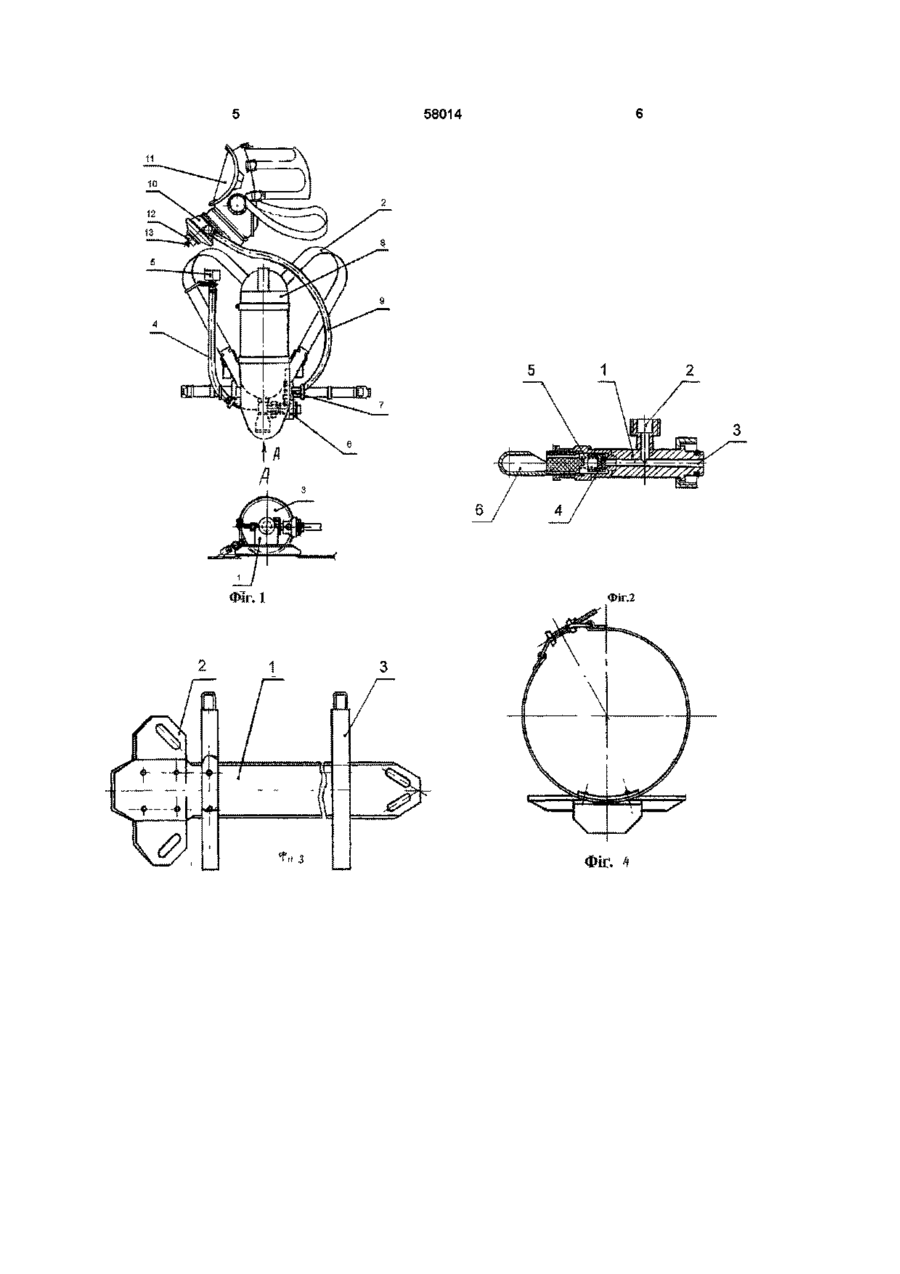

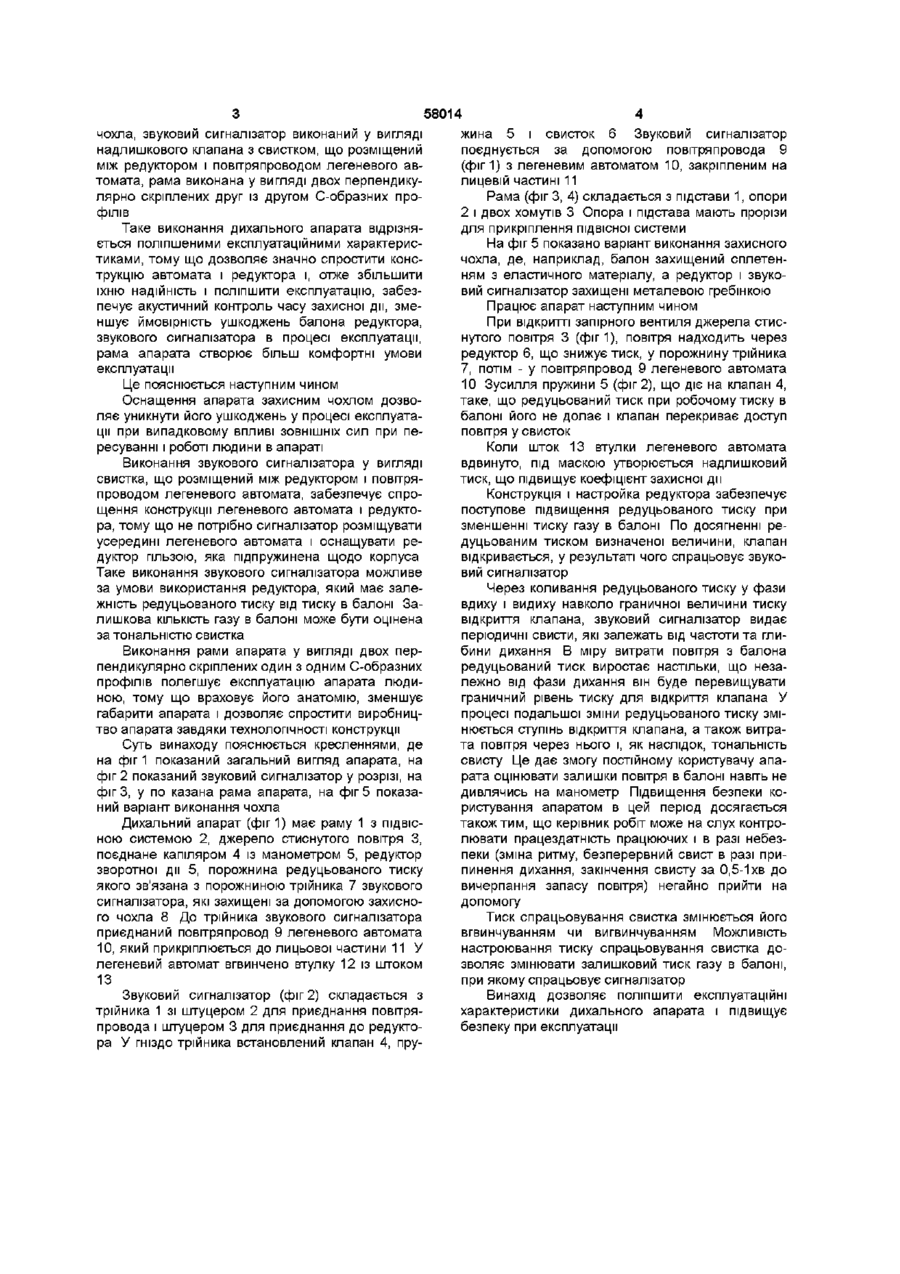

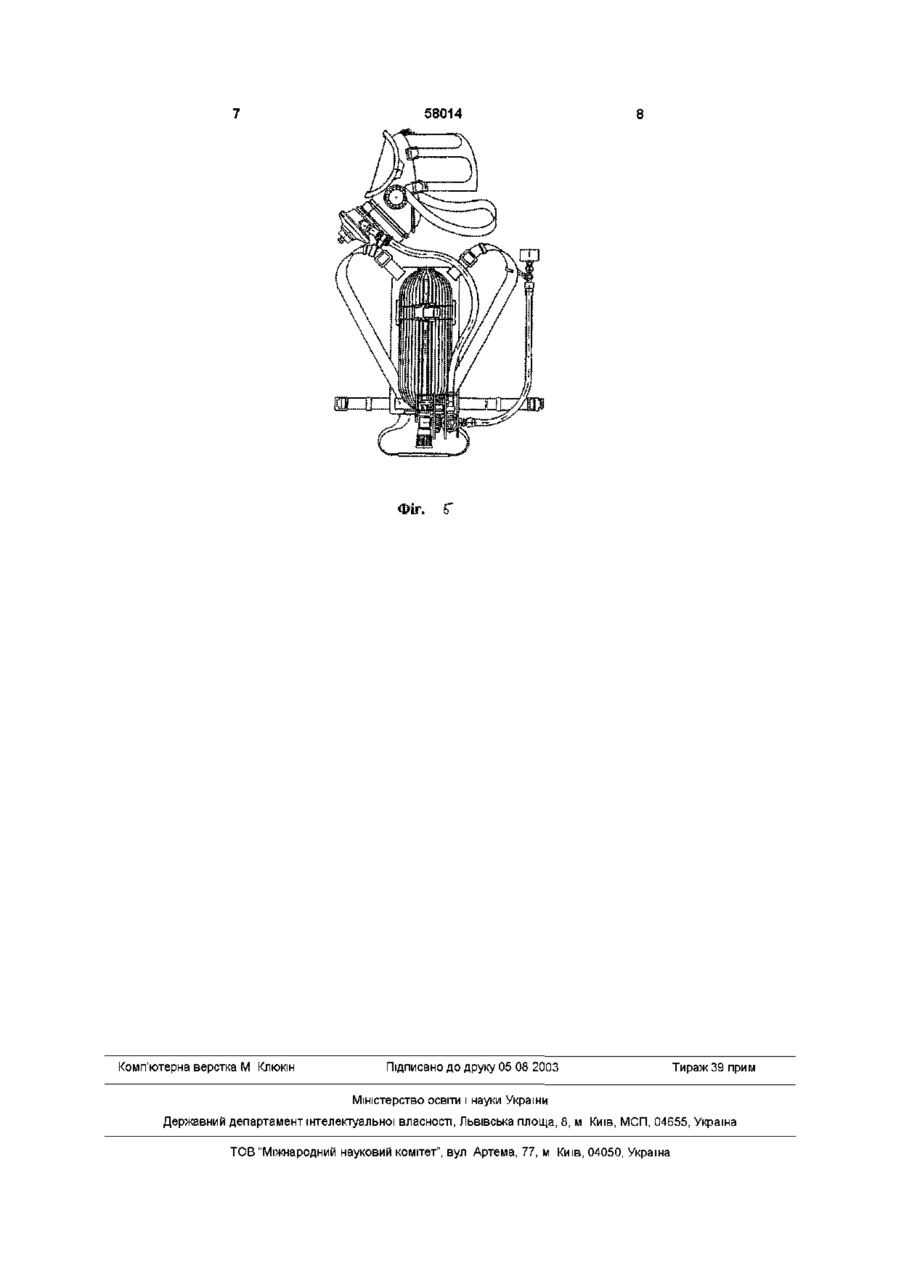

1 Повітряний дихальний апарат, що має джерело газу для дихання, манометр, редуктор тиску, легеневий автомат, звуковий сигналізатор запасу газу, який розташований з боку редукційного тиску, лицеву частину, раму з ПІДВІСНОЮ системою, який відрізняється тим, що джерело газу для дихання, редуктор і звуковий сигналізатор захищені за допомогою захисного чохла, звуковий сигналізатор виконаний у вигляді надлишкового клапана з свистком і розміщений між редуктором тиску і шлангом легеневого автомата 2 Повітряний дихальний апарат по п 1, який відрізняється тим, що рама виконана у вигляді двох перпендикулярно скріплених один з одним Сподібних профілів 3 Повітряний дихальний апарат по пп 1, 2, який відрізняється тим, що чохол виконаний у вигляді окремих частин над балоном, редуктором і звуковим сигналізатором 4 Повітряний дихальний апарат по пп 1-3, який відрізняється тим, що окремі частини чохла виконані із різних матеріалів Винахід належить до засобів захисту органів дихання людини від впливу непридатної для дихання атмосфери при рятувальних і технічних роботах у різних галузях промисловості при його використанні в різних умовах навколишнього середовища Відомий дихальний апарат (Перепечаев В Д Газодымозащитная служба пожарной охраны / В Д Перепечаев, В Ю Береза, Черкасский институт пожарной безопасности - Черкассы, 2000 -С 170 - 180), що має джерело стиснутого повітря, редуктор, легеневий автомат, дихальну маску і звуковий сигналізатор мінімального запасу повітря Недоліком даного апарата є розташування звукового сигналізатора на шлангу, який знаходиться під високим тиском, що викликає великі витрати повітря при спрацьовуванні сигналізатора Цей недолік усунутий у дихальному апараті (патент Російської Федерації №2036673 6А62В7/02), що складається з джерела стиснутого повітря, лицевої частини, редуктора, легеневого автомата, звукового сигналізатора, який встановлений після редуктора в підмембранній порожнині легеневого автомата і має зворотний клапан, за допомогою якого він поєднаний з вхідною порожниною легеневого автомата Редуктор має гільзу, яка підпружинена щодо корпуса, і охоплює хвостовик, виконаний на поршні редуктора, причому порожнина гільзи поєднана з порожниною високого тиску редуктора Недоліками апарата є складність конструкції легеневого автомата і редуктора, відсутність рами для апарата, можливість ушкодження неметалевого балона, звукового сигналізатора і редуктора в процесі експлуатації Дихальний апарат по патенту Російської Федерації №2036673 обраний як прототип На підставі попереднього випливає, що завданням, на розв'язання якого спрямований винахід, що заявляється, є усунення зазначених недоліків, тобто поліпшення експлуатаційних характеристик апарата шляхом спрощення конструкції, забезпечення захисту джерела стиснутого повітря, сигналізатора і редуктора, та оснащення апарата рамою Вирішення цього завдання досягається тим, що в дихальному апараті, що має балон з газом для дихання, редуктор тиску, легеневий автомат, звуковий сигналізатор запасу газу, який розміщений з боку редукційного тиску, лицеву частину, раму з ПІДВІСНОЮ системою згідно з винаходом, балон з газом для дихання, редуктор, звуковий сигналізатор захищені за допомогою захисного О 00 ю 58014 чохла, звуковий сигналізатор виконаний у вигляді надлишкового клапана з свистком, що розміщений між редуктором і повітряпроводом легеневого автомата, рама виконана у вигляді двох перпендикулярно скріплених друг із другом С-образних профілів Таке виконання дихального апарата відрізняється поліпшеними експлуатаційними характеристиками, тому що дозволяє значно спростити конструкцію автомата і редуктора і, отже збільшити їхню надійність і поліпшити експлуатацію, забезпечує акустичний контроль часу захисної дії, зменшує ймовірність ушкоджень балона редуктора, звукового сигналізатора в процесі експлуатації, рама апарата створює більш комфортні умови експлуатації Це пояснюється наступним чином Оснащення апарата захисним чохлом дозволяє уникнути його ушкоджень у процесі експлуатації при випадковому впливі ЗОВНІШНІХ СИЛ при пересуванні і роботі людини в апараті Виконання звукового сигналізатора у вигляді свистка, що розміщений між редуктором і повітряпроводом легеневого автомата, забезпечує спрощення конструкції легеневого автомата і редуктора, тому що не потрібно сигналізатор розміщувати усередині легеневого автомата і оснащувати редуктор гільзою, яка підпружинена щодо корпуса Таке виконання звукового сигналізатора можливе за умови використання редуктора, який має залежність редуцьованого тиску від тиску в балоні Залишкова КІЛЬКІСТЬ газу в балоні може бути оцінена за тональністю свистка Виконання рами апарата у вигляді двох перпендикулярно скріплених один з одним С-образних профілів полегшує експлуатацію апарата людиною, тому що враховує його анатомію, зменшує габарити апарата і дозволяє спростити виробництво апарата завдяки технологічності конструкції Суть винаходу пояснюється кресленнями, де на фіг 1 показаний загальний вигляд апарата, на фіг 2 показаний звуковий сигналізатор у розрізі, на фіг 3, у по казана рама апарата, на фіг 5 показаний варіант виконання чохла Дихальний апарат (фиг 1) має раму 1 з ПІДВІСНОЮ системою 2, джерело стиснутого повітря З, поєднане капіляром 4 із манометром 5, редуктор зворотної дії 5, порожнина редуцьованого тиску якого зв'язана з порожниною трійника 7 звукового сигналізатора, які захищені за допомогою захисного чохла 8 До трійника звукового сигналізатора приєднаний повітряпровод 9 легеневого автомата 10, який прикріплюється до лицьової частини 11 У легеневий автомат вгвинчено втулку 12 із штоком 13 Звуковий сигналізатор (фіг 2) складається з трійника 1 зі штуцером 2 для приєднання повітряпровода і штуцером 3 для приєднання до редуктора У гніздо трійника встановлений клапан 4, пру жина 5 і свисток 6 Звуковий сигналізатор поєднується за допомогою повітряпровода 9 (фиг 1) з легеневим автоматом 10, закріпленим на лицевій частині 11 Рама (фіг 3, 4) складається з підстави 1, опори 2 і двох хомутів 3 Опора і підстава мають прорізи для прикріплення підвісної системи На фіг 5 показано варіант виконання захисного чохла, де, наприклад, балон захищений сплетенням з еластичного матеріалу, а редуктор і звуковий сигналізатор захищені металевою гребінкою Працює апарат наступним чином При відкритті запірного вентиля джерела стиснутого повітря 3 (фіг 1), повітря надходить через редуктор 6, що знижує тиск, у порожнину трійника 7, потім - у повітряпровод 9 легеневого автомата 10 Зусилля пружини 5 (фіг 2), що діє на клапан 4, таке, що редуцьований тиск при робочому тиску в балоні його не долає і клапан перекриває доступ повітря у свисток Коли шток 13 втулки легеневого автомата вдвинуто, під маскою утворюється надлишковий тиск, що підвищує коефіцієнт захисної дії Конструкція і настройка редуктора забезпечує поступове підвищення редуцьованого тиску при зменшенні тиску газу в балоні По досягненні редуцьованим тиском визначеної величини, клапан відкривається, у результаті чого спрацьовує звуковий сигналізатор Через коливання редуцьованого тиску у фази вдиху і видиху навколо граничної величини тиску відкриття клапана, звуковий сигналізатор видає періодичні свисти, які залежать від частоти та глибини дихання В міру витрати повітря з балона редуцьований тиск виростає настільки, що незалежно від фази дихання він буде перевищувати граничний рівень тиску для відкриття клапана У процесі подальшої зміни редуцьованого тиску змінюється ступінь відкриття клапана, а також витрата повітря через нього і, як наслідок, тональність свисту Це дає змогу постійному користувачу апарата оцінювати залишки повітря в балоні навіть не дивлячись на манометр Підвищення безпеки користування апаратом в цей період досягається також тим, що керівник робіт може на слух контролювати працездатність працюючих і в разі небезпеки (зміна ритму, безперервний свист в разі припинення дихання, закінчення свисту за 0,5-1хв до вичерпання запасу повітря) негайно прийти на допомогу Тиск спрацьовування свистка змінюється його вгвинчуванням чи вигвинчуванням Можливість настроювання тиску спрацьовування свистка дозволяє змінювати залишковий тиск газу в балоні, при якому спрацьовує сигналізатор Винахід дозволяє поліпшити експлуатаційні характеристики дихального апарата і підвищує безпеку при експлуатації 58014 Фіг. 1 Фіг.2 ФІГ. Н 58014 Фіг. Комп'ютерна верстка М Клюкш Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
