Запірно-регулювальний пристрій
Формула / Реферат
Запірно-регулювальний пристрій, який містить корпус з вхідним та вихідним каналами, розміщений у корпусі чутливий елемент, настроювальну пружину, рухому рамку з упорним елементом, регулюючий клапан, затвор та електромагнітний привод з якірним штоком, який відрізняється тим, що регулювальний клапан установлений між затвором та упорним елементом рухомої рамки з можливістю взаємодіяти з рухомим якірним штоком при поданні напруги на обмотки електромагнітного приводу і закривати затвор, а якірний шток встановлений з можливістю взаємодіяти з додатковим затвором, який з'єднує внутрішню порожнину запірно-регулювального пристрою з навколишнім середовищем.
Текст

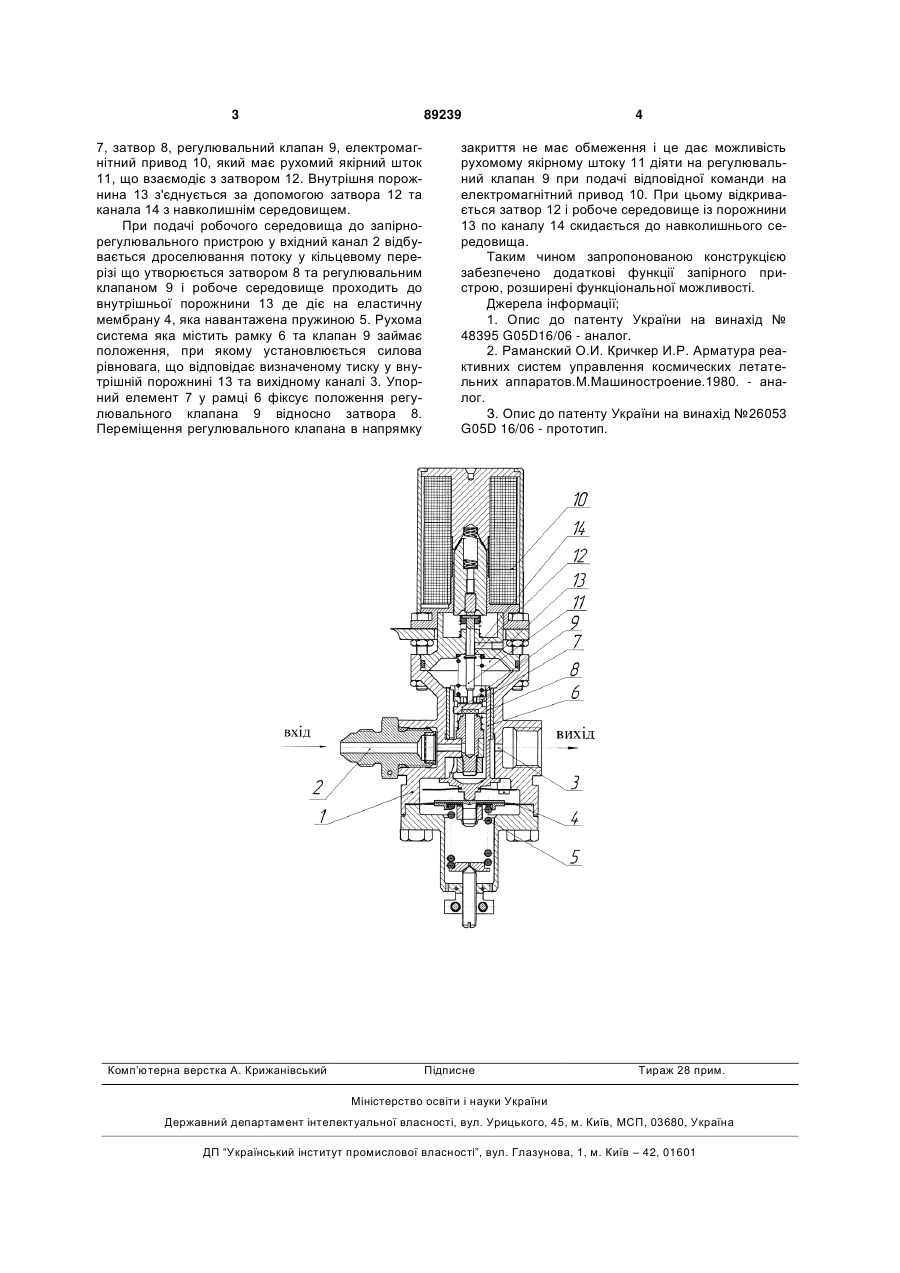

Запірно-регулювальний пристрій, який містить корпус з вхідним та вихідним каналами, розміще 3 89239 7, затвор 8, регулювальний клапан 9, електромагнітний привод 10, який має рухомий якірний шток 11, що взаємодіє з затвором 12. Внутрішня порожнина 13 з'єднується за допомогою затвора 12 та канала 14 з навколишнім середовищем. При подачі робочого середовища до запірнорегулювального пристрою у вхідний канал 2 відбувається дроселювання потоку у кільцевому перерізі що утворюється затвором 8 та регулювальним клапаном 9 і робоче середовище проходить до внутрішньої порожнини 13 де діє на еластичну мембрану 4, яка навантажена пружиною 5. Рухома система яка містить рамку 6 та клапан 9 займає положення, при якому установлюється силова рівновага, що відповідає визначеному тиску у внутрішній порожнині 13 та вихідному каналі 3. Упорний елемент 7 у рамці 6 фіксує положення регулювального клапана 9 відносно затвора 8. Переміщення регулювального клапана в напрямку Комп’ютерна верстка А. Крижанівський 4 закриття не має обмеження і це дає можливість рухомому якірному штоку 11 діяти на регулювальний клапан 9 при подачі відповідної команди на електромагнітний привод 10. При цьому відкривається затвор 12 і робоче середовище із порожнини 13 по каналу 14 скидається до навколишнього середовища. Таким чином запропонованою конструкцією забезпечено додаткові функції запірного пристрою, розширені функціональної можливості. Джерела інформації; 1. Опис до патенту України на винахід № 48395 G05D16/06 - аналог. 2. Раманский О.И. Кричкер И.Р. Арматура реактивних систем управлення космических летательних аппаратов.М.Машиностроение.1980. - аналог. З. Опис до патенту України на винахід №26053 G05D 16/06 - прототип. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюShutoff-control device
Автори англійськоюRatmanskyi Yosyp Iehudovych
Назва патенту російськоюЗапорно-регулировочное устройство
Автори російськоюРатманський Иосиф Иегудович
МПК / Мітки
МПК: G05D 16/06
Мітки: пристрій, запірно-регулювальний
