Запірно-регулювальний пристрій
Формула / Реферат
1. Запірно-регулювальний пристрій, що містить корпус з вхідним та вихідним каналами, розміщений у корпусі чутливий елемент, настроювальну пружину, рухому рамку з упорним елементом, регулювальний клапан та електромагнітний привід, який відрізняється тим, що регулювальний клапан встановлений між затвором та упорним елементом рухомої рамки з можливістю контакту з ним.
2. Запірно-регулювальний пристрій за п. 1, який відрізняється тим, що рухомий якірний шток при поданні напруги на обмотки електромагнітного приводу діє на регулювальний клапан і закриває затвор.
3. Запірно-регулювальний пристрій за п. 1, який відрізняється тим, що якірний шток має додатковий затвор, який з'єднує внутрішню порожнину запірно-регулювального пристрою з навколишнім середовищем.
Текст

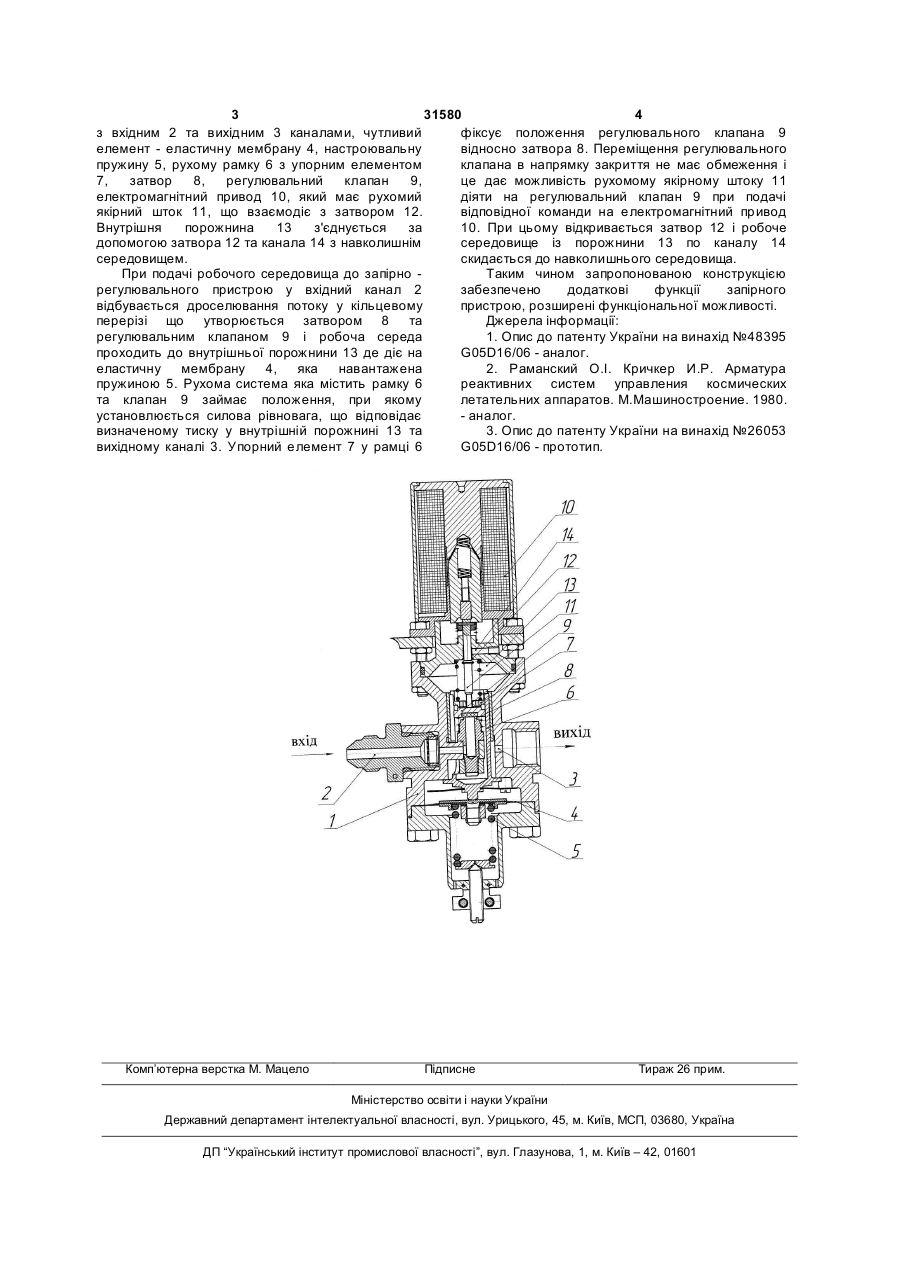

1. Запірно-регулювальний пристрій, що містить корпус з вхідним та вихідним каналами, розміщений у корпусі чутливий елемент, настроювальну пружину, рухому рамку з упорним елементом, регулювальний клапан та електромагнітний привід, який відрізняється тим, 3 31580 4 з вхідним 2 та вихідним 3 каналами, чутливий фіксує положення регулювального клапана 9 елемент - еластичну мембрану 4, настроювальну відносно затвора 8. Переміщення регулювального пружину 5, рухому рамку 6 з упорним елементом клапана в напрямку закриття не має обмеження і 7, затвор 8, регулювальний клапан 9, це дає можливість рухомому якірному штоку 11 електромагнітний привод 10, який має рухомий діяти на регулювальний клапан 9 при подачі якірний шток 11, що взаємодіє з затвором 12. відповідної команди на електромагнітний привод Внутрішня порожнина 13 з'єднується за 10. При цьому відкривається затвор 12 і робоче допомогою затвора 12 та канала 14 з навколишнім середовище із порожнини 13 по каналу 14 середовищем. скидається до навколишнього середовища. При подачі робочого середовища до запірно Таким чином запропонованою конструкцією регулювального пристрою у вхідний канал 2 забезпечено додаткові функції запірного відбувається дроселювання потоку у кільцевому пристрою, розширені функціональної можливості. перерізі що утворюється затвором 8 та Джерела інформації: регулювальним клапаном 9 і робоча середа 1. Опис до патенту України на винахід №48395 проходить до внутрішньої порожнини 13 де діє на G05D16/06 - аналог. еластичну мембрану 4, яка навантажена 2. Раманский О.І. Кричкер И.Р. Арматура пружиною 5. Рухома система яка містить рамку 6 реактивних систем управления космических летательних аппаратов. М.Машиностроение. 1980. та клапан 9 займає положення, при якому установлюється силова рівновага, що відповідає - аналог. 3. Опис до патенту України на винахід №26053 визначеному тиску у внутрішній порожнині 13 та вихідному каналі 3. Упорний елемент 7 у рамці 6 G05D16/06 - прототип. Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюShutoff-control device
Автори англійськоюRatmanskyi Yosyp Iehudovych
Назва патенту російськоюЗапорно-регулирующее устройство
Автори російськоюРатманський Иосиф Иегудович
МПК / Мітки
МПК: G05D 16/00
Мітки: пристрій, запірно-регулювальний
