Посадочний пристрій для кліті

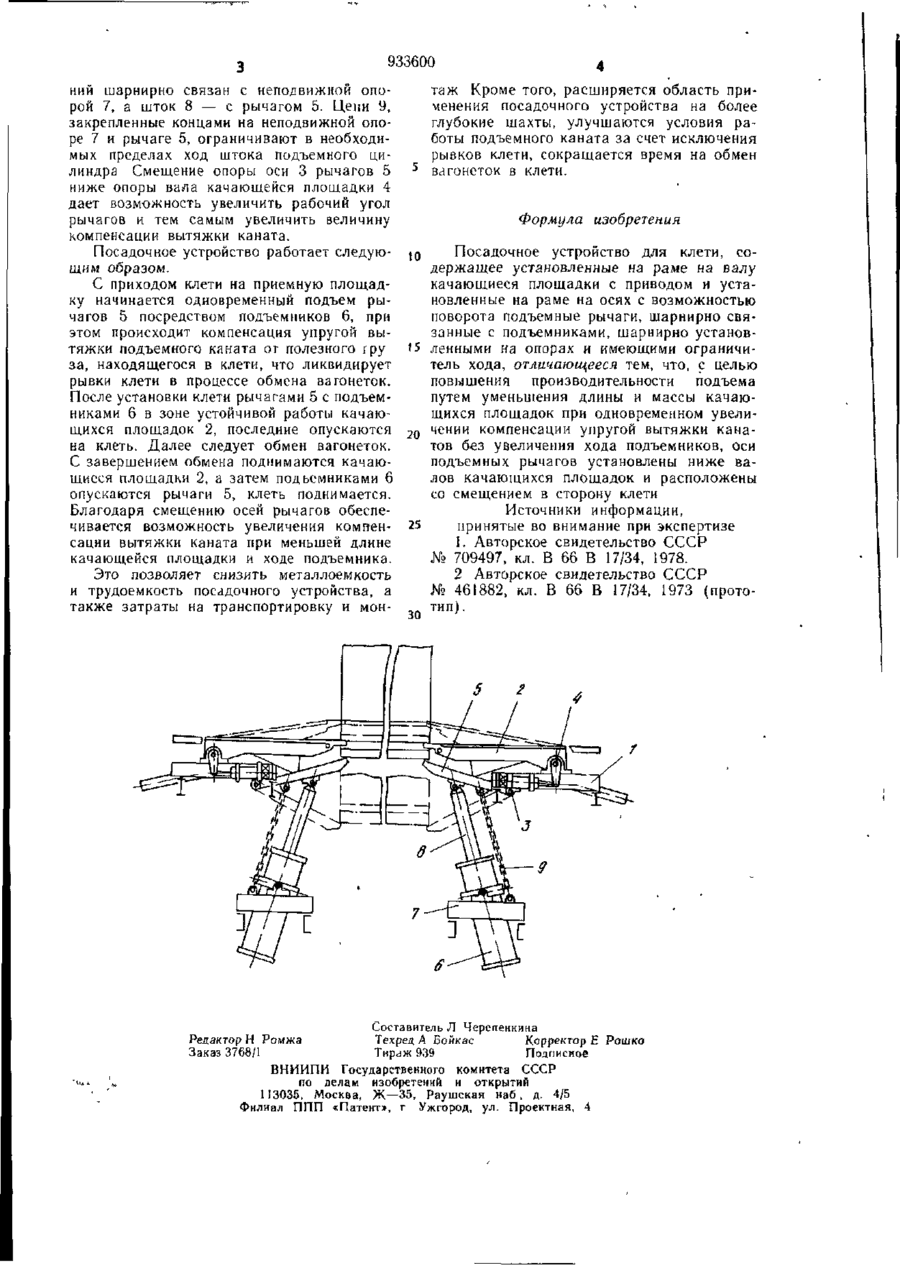

Союз Советских Социалистических Республик ОПИСАНИЕ ИЗОБРЕТЕНИЯ К (Ю 933600 АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное кавт свид-ву — (22) Заявлено 17 03.80 (51) М Кл. (21) 2895335/22-03 В 66 В 17/34 с присоединением заявки № — Государственный комитет СССР по делам изобретений и открытий 3 (23) Приоритет — Опубликовано 07 06 82. Бюллетень №21 Дата опубликования описания 07.06.82 (53> УДК 622.675. .5(088 8) (72) Авторы изобретения В. С. Андрюхин, А. Ф. Ясиненко и Г А. Муравская (71) Заявитель Донецкий государственный проектно-коиструкторский и экспериментальный институт комплексной механизациишахт (54) ПОСАДОЧНОЕ УСТРОЙСТВО ДЛЯ КЛЕТИ 1 Изобретение относится к шахтному подъему и предназначено для компенсации упругой вытяжки каната от полезного груза и обеспечения возможности обмена вагонеток в клетях Известно посадочное устройство для кле- 5 ти, включающее две качающиеся площадки и два подъемника с рычагами для посадки клети, каждый из которых шарнирно закреплен на валу качающейся площадки [I]. Недостатком этого устройства является 1 0 ограниченная область применения. Наиболее близким по технической сущности и достигаемому результату к изобре тению является устройство для посадки клети, содержащее установленные на раме на валу качающиеся площадки с приводом и 15 установленные на раме на осях с возможностью поворота подъемные рычаги, шарнирно связанные с подъемниками, установленными шарнирно на опорах и имеющими ограничитель хода [2]. 20 Недостатком указанного устройства является то, что величина компенсации вытяжки каната ограничена рабочей зоной качающихся площадок, что делает его непригодным для шахт большой глубины, где тре буется значительно большая величина вытяжки каната. Цель изобретения — увеличение производительности подъема путем уменьшения длины и массы качающихся площадок при одновременном увеличении компенсации упругой вытяжки канатов без увеличения хода подъемников. Указанная цель достигается тем, что в посадочном устройстве клети, содержащем установленные на раме на валу качающиеся площадки с приводом и установленные на раме на осях с возможностью поворота подъемные рычаги, шарнирно связанные с подъемниками, шарнирно установленными на опорах и имеющими ограничитель хода, оси подъемных рычагов установлены ниже валов качающихся площадок и расположены со смещением в сторону клети На чертеже изображено устройство, общий вид. Устройство состоит из рам 1, на которых установлены качающиеся площадки 2 с приводом На оси 3, смещенной относительно вала 4 качающейся площадки 2, закреплены рычаги 5, которые приводятся в движение подъемными цилиндрами 6. Послед 933600 ний шарнирно связан с неподвижной опорой 7, а шток 8 — с рычагом 5. Цепи 9, закрепленные концами на неподвижной опоре 7 и рычаге 5, ограничивают в необходимых пределах ход штока подъемного цилиндра Смещение опоры оси 3 рычагов 5 ниже опоры вала качающейся площадки 4 дает возможность увеличить рабочий угол рычагов и тем самым увеличить величину компенсации вытяжки каната. Посадочное устройство работает следующим образом. С приходом клети на приемную площадку начинается одновременный подъем рычагов 5 посредством подъемников 6, при этом происходит компенсация упругой вытяжки подъемного каната от полезного гру за, находящегося в клети, что ликвидирует рывки клети в процессе обмена вагонеток. После установки клети рычагами 5 с подъемниками 6 в зоне устойчивой работы качаю таж Кроме того, расширяется область применения посадочного устройства на более глубокие шахты, улучшаются условия работы подъемного каната за счет исключения рывков клети, сокращается время на обмен вагонеток в клети. Формула изобретения Посадочное устройство для клети, содержащее установленные на раме на валу качающиеся площадки с приводом и установленные на раме на осях с возможностью поворота подъемные рычаги, шарнирно связанные с подъемниками, шарнирно установ15 ленными на опорах и имеющими ограничитель хода, отличающееся тем, что, с целью повышения производительности подъема путем уменьшения длины и массы качающихся площадок при одновременном увелищихся площадок 2, последние опускаются 2 о ч е н и и компенсации упругой вытяжки канана клеть. Далее следует обмен вагонеток. тов без увеличения хода подъемников, оси С завершением обмена поднимаются качаюподъемных рычагов установлены ниже ващиеся площадки 2, а затем подьемниками 6 лов качающихся площадок и расположены опускаются рычаги 5, клеть поднимается. со смещением в сторону клети Благодаря смещению осей рычагов обеспеИсточники информации, чивается возможность увеличения компен- 25 принятые во внимание при экспертизе сации вытяжки каната при меньшей длине І. Авторское свидетельство СССР качающейся площадки и ходе подъемника. № 709497, кл. В 66 В 17/34, 1978. Это позволяет снизить металлоемкость 2 Авторское свидетельство СССР и трудоемкость посадочного устройства, а № 461882, кл. В 66 В 17/34, 1973 (прототакже затраты на транспортировку и монтип) . 10 30 Составитель Л Черепенкина Редактор Н Ромжа Техред Д Бонкас Корректор Е Рошко Заказ 3768/1 Тираж 939 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий И3035, Москва, Ж—35, Раушская наб, д. 4/5 Филиал ППП «Патент>, г Ужгород, ул. Проектная, 4
