Секція механізованого кріплення

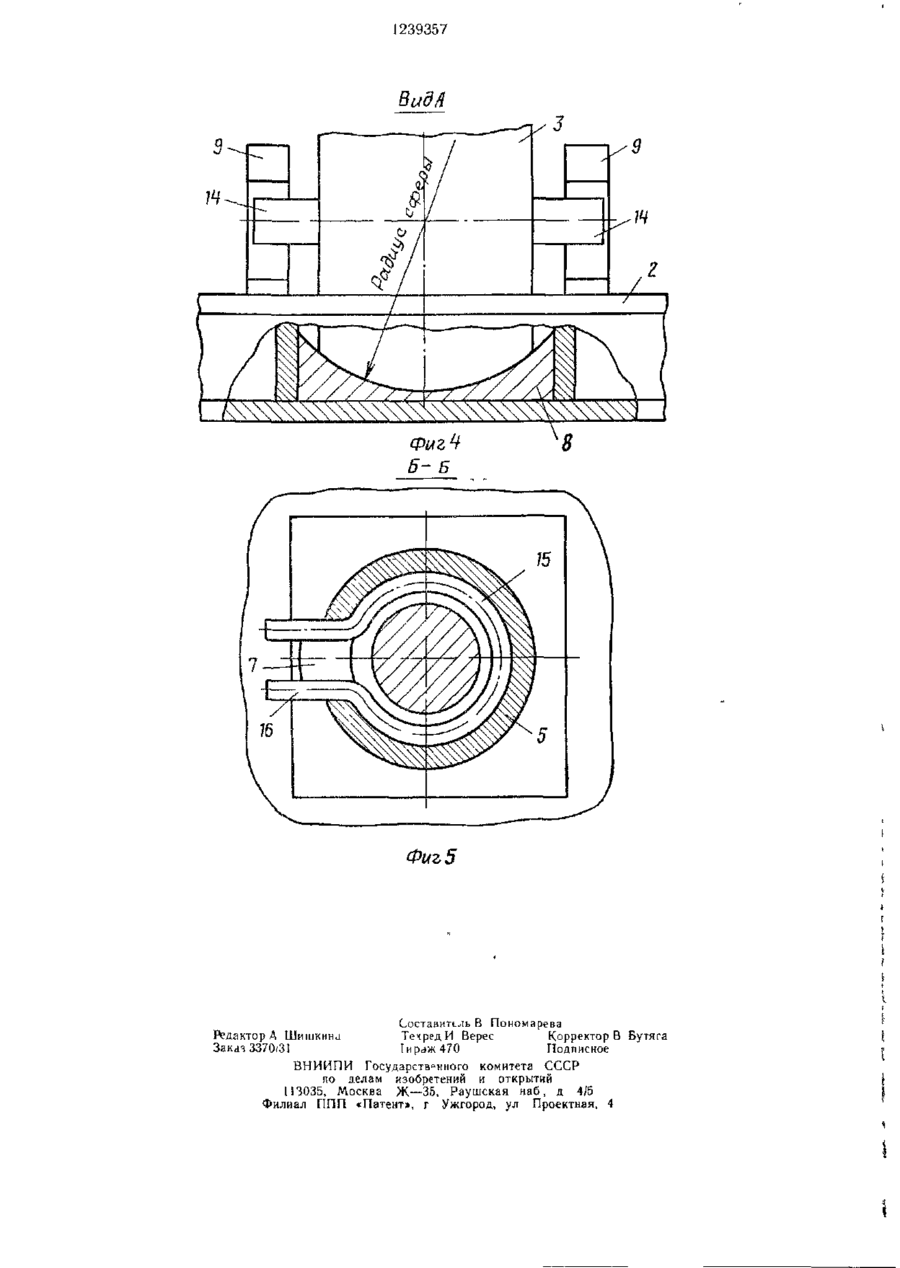

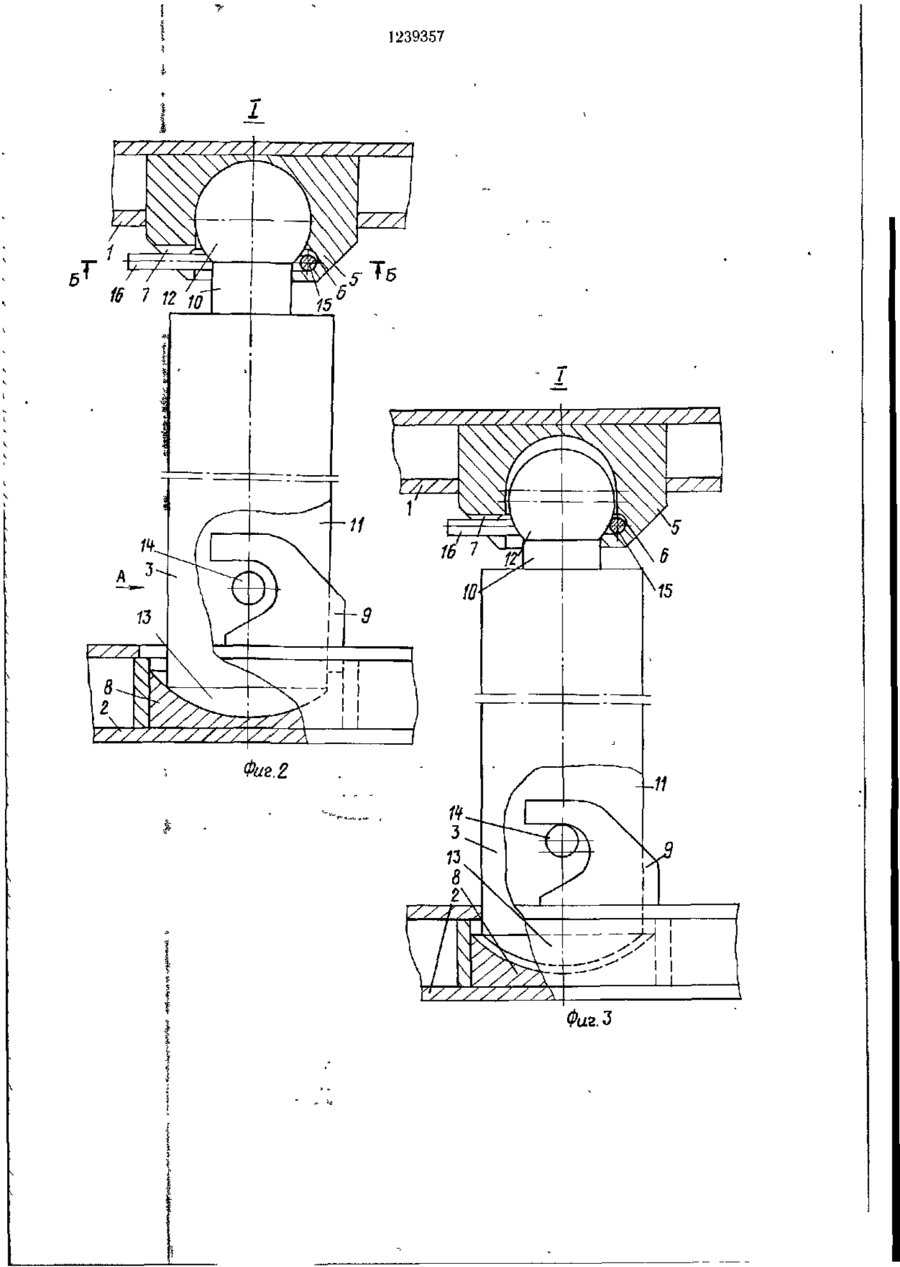

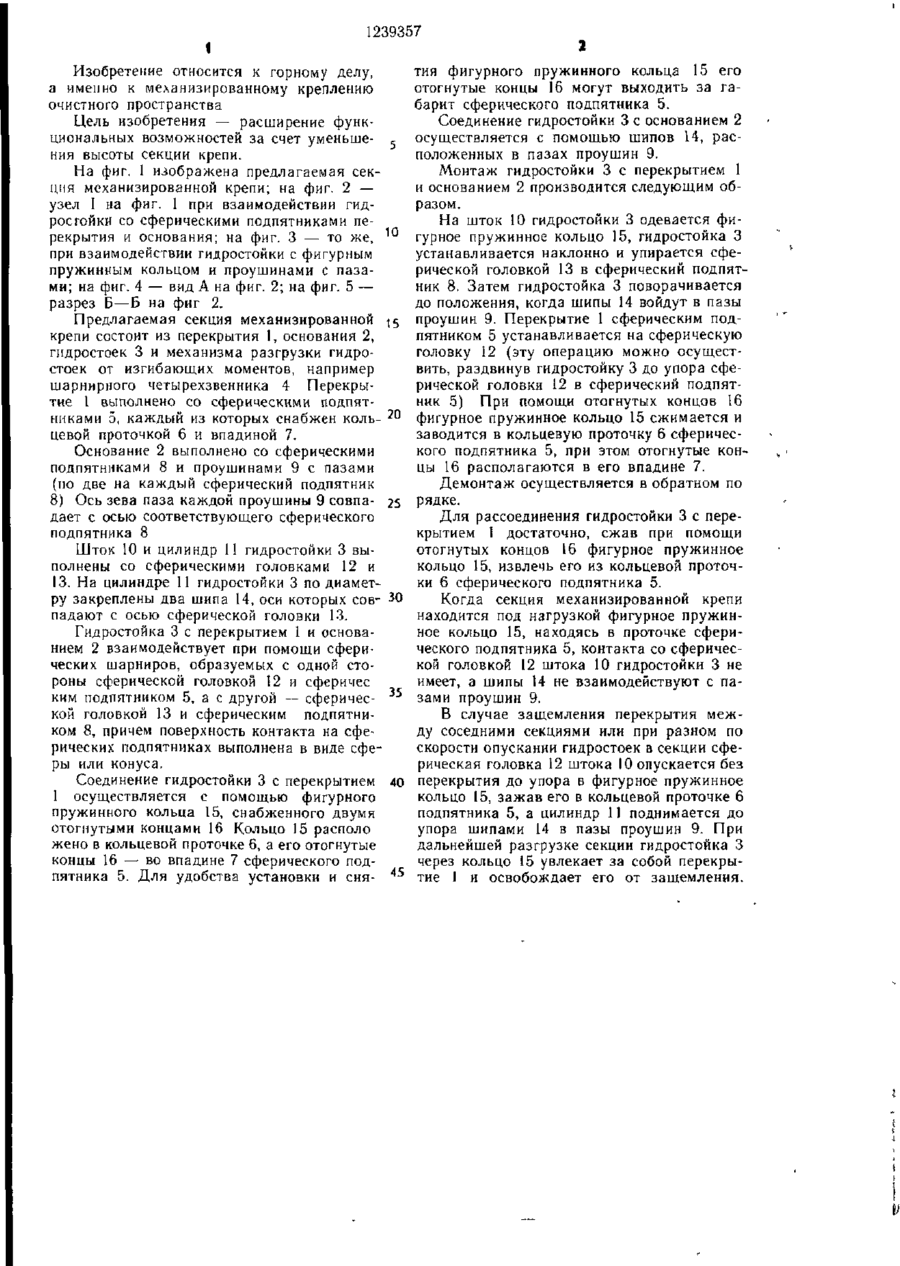

СЕКЦИЯ МЕХАНИЗИРОВАННОЙ КРЕПИ, включающая гидростойки, механизм для разгрузки гидростоек от из гибающих моментов, верхняк со сферическим подпятником, взаимодействующим со сферической головкой штока іидростойки, и основание с подпятником, содержащим проушины, выполненные с пазами, взаимодействующими с шипами, закрепленными на цилиндре гидростойки, отличающаяся тем, что, с целью расширения функциональ ных возможностей за счет уменьшения высоты секции крепи, она снабжена пружинным кольцом, выполненным с двумя отогнутыми концами, которое размещено в кольцевой проточке, выполненной в подпятнике и установлено с возможностью взаимодействия со сферической головкой штока гидростойки, при этом проушины подпятника основания выполнены с боковыми пазами 00 СО 00 ел Фиг.1 1 1239357 Изобретение относится к горному делу, а именно к механизированному креплению очистного пространства Цель изобретения — расширение функциональных возможностей за счет уменьшения высоты секции крепи. На фиг. 1 изображена предлагаемая секция механизированной крепи; на фиг. 2 — узел I на фиг. 1 при взаимодействии гидросгойки со сферическими подпятниками перекрытия и основания; на фиг. 3 — то же, 10 при взаимодействии гидростойки с фигурным пружинным кольцом и проушинами с пазами; на фиг. 4 — вид А на фиг. 2; на фиг. 5 — разрез Б—Б на фиг 2. Предлагаемая секция механизированной 15 крепи состоит из перекрытия 1, основания 2, гидростоек 3 и механизма разгрузки гидростоек от изгибающих моментов, например шарнирного четырехзвенника 4 Перекрытие 1 выполнено со сферическими подпятниками 5, каждый из которых снабжен коль- 20 цевой проточкой 6 и впадиной 7. Основание 2 выполнено со сферическими подпятниками 8 и проушинами 9 с пазами (по две на каждый сферический подпятник 8) Ось зева паза каждой проушины 9 совпа- 25 дает с осью соответствующего сферического подпятника 8 Шток 10 и цилиндр 11 гидростойки 3 выполнены со сферическими головками 12 и 13. На цилиндре 11 гидростойки 3 по диаметру закреплены два шипа 14, оси которых сов- 30 падают с осью сферической головки 13. Гидростойка 3 с перекрытием 1 и основанием 2 взаимодействует при помощи сферических шарниров, образуемых с одной стороны сферической головкой 12 и сферичес ким подпятником 5, а с другой — сферичес- 35 кой головкой 13 и сферическим подпятником 8, причем поверхность контакта на сферических подпятниках выполнена в виде сферы или конуса. Соединение гидростойки 3 с перекрытием 40 1 осуществляется с помощью фигурного пружинного кольца 15, снабженного двумя отогнутыми концами 16 Кольцо 15 располо жено в кольцевой проточке 6, а его отогнутые концы 16 — во впадине 7 сферического под- 4 5 пятника 5. Для удобства установки и сня тия фигурного пружинного кольца 15 его отогнутые концы 16 могут выходить за габарит сферического подпятника 5. Соединение гидростойки 3 с основанием 2 осуществляется с помощью шипов 14, расположенных в пазах проушин 9. Монтаж гидростойки 3 с перекрытием 1 и основанием 2 производится следующим образом. На шток 10 гидростойки 3 одевается фигурное пружинное кольцо 15, гидростойка 3 устанавливается наклонно и упирается сферической головкой 13 в сферический подпятник 8. Затем гидростойка 3 поворачивается до положения, когда шипы 14 войдут в пазы проушин 9. Перекрытие 1 сферическим подпятником 5 устанавливается на сферическую головку 12 (эту операцию можно осуществить, раздвинув гидростойку 3 до упора сферической головки 12 в сферический подпятник 5) При помощи отогнутых концов 16 фигурное пружинное кольцо 15 сжимается и заводится в кольцевую проточку 6 сферического подпятника 5, при этом отогнутые концы 16 располагаются в его впадине 7. Демонтаж осуществляется в обратном по рядке. Для рассоединения гидростойки 3 с перекрытием 1 достаточно, сжав при помощи отогнутых концов 16 фигурное пружинное кольцо 15, извлечь его из кольцевой проточки 6 сферического подпятника 5. Когда секция механизированной крепи находится под нагрузкой фигурное пружинное кольцо 15, находясь в проточке сферического подпятника 5, контакта со сферической головкой 12 штока 10 гидростойки 3 не имеет, а шипы 14 не взаимодействуют с пазами проушин 9. В случае защемления перекрытия между соседними секциями или при разном по скорости опускании гидростоек в секции сферическая головка 12 штока 10 опускается без перекрытия до упора в фигурное пружинное кольцо 15, зажав его в кольцевой проточке 6 подпятника 5, а цилиндр 11 поднимается до упора шипами 14 в пазы проушин 9. При дальнейшей разгрузке секции гидростойка 3 через кольцо 15 увлекает за собой перекрытие 1 и освобождает его от защемления. 1239357 / / / / / / / / / //////У/ТУ ////////////УУ/У/ Фиг.Ъ і 239357 ВыдА 9 Фиг 5 Составитель В Пономарева Редактор А Шишкина Техред И Верес КорректорВ Бутяга 3 3370/31 Г ираж 470 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1І3035, Москва Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
