Покриття великопрогонового будинку

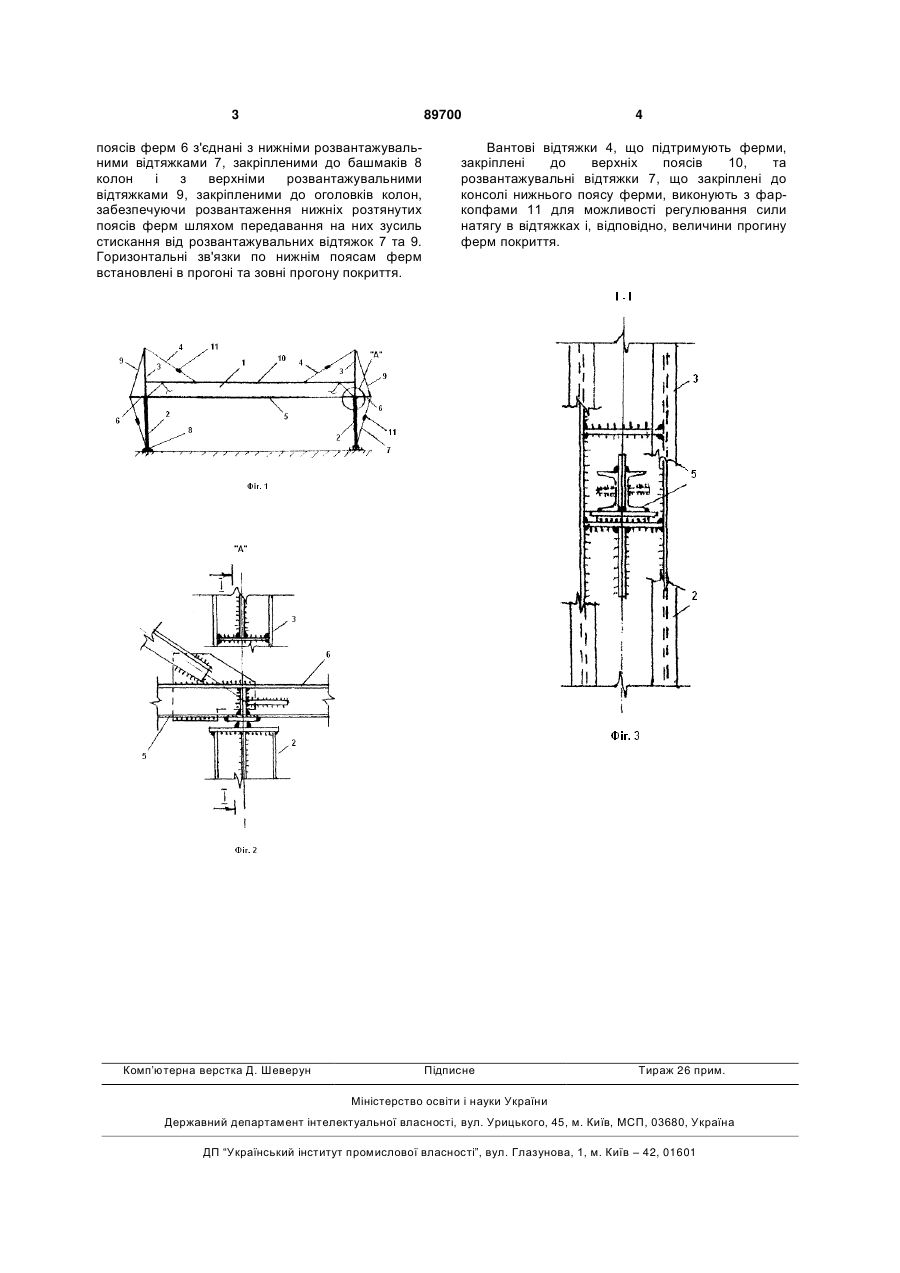

Покриття великопрогінного будинку, яке включає ферми, обперті на колони нижніми поясами, ферми підтримуються в прогоні регульованими вантовими відтяжками, закріпленими до верхніх поясів ферм та оголовків колон, яке відрізняється тим, що нижні пояси ферм проходять за межі колон через вирізи в колонах, при цьому консолі нижніх поясів ферм з'єднані верхніми розвантажувальними відтяжками з оголовками колон, а нижніми розвантажувальними відтяжками - з башмаками колон. Винахід стосується будівництва і може бути використаний для покриття великих прогонів будинків різного призначення. Відома конструкція покриття ангара з комбінованою системою ферма, що підтримується регульованими вантами (Е.Н. Беленя, Металлические конструкции, Из-во литературы по строительству, Москва, 1973, стр.514, рис XXI). Недоліком відомої конструкції є те, що при будівництві будинків в місцях стислої забудови встановлення відтяжок з протилежних, відносно колон, сторін великопрогінного покриття не може бути застосовано. Найближчим аналогом до винаходу є конструкція покриття, яка включає обперті на колони ферми з верхніми поясами та нижніми поясами, котрі підтримуються в прогоні вантовими регульованими відтяжками, закріпленими до верхніх поясів покриття та оголовків колон (П.П. Федоренко і інші "Быстромонтируемые здания из легких металлических конструкций" Київ, ОП НДІБВ, - Нові технології в будівництві, №2 (12), 2006, стр. 24 - 26, рис. 2). Недоліком найближчого аналогу є те, що при снігових навантаженнях на покриття виникають значні зусилля розтягу в нижніх поясах ферм. В основу винаходу покладена мета зменшення зусиль розтягу в нижніх поясах ферм. Технічний результат винаходу досягається тим, що нижні пояси ферм проходять за межі колон через вирізи в колонах, при цьому консолі нижніх поясів ферм з'єднані верхніми розвантажувальними відтяжками з оголовками колон, а нижніми розвантажувальними відтяжками - з башмаками колон. На фіг. 1 зображено поперечний переріз конструкції покриття, на фіг. 2 - вузол «А» на фіг 1, на фіг. 3 - переріз І-І на фіг. 2, де 1 - ферма покриття; 2 - колона; 3 - оголовок колони; 4 - вантова відтяжка; 5 - нижній пояс ферми; 6 - консоль нижнього поясу ферми; 7 - нижня розвантажувальна відтяжка; 8 - башмак колони; 9 - верхня розвантажувальна відтяжка; 10 - верхній пояс ферми; 11 фаркопф. Ферми покриття 1 обперті на колони 2, до оголовків 3 яких закріплені вантові відтяжки 4. Нижні пояси ферм 5 виходять за межі колон через отвори в конструкції колони, а консолі нижніх (19) UA (11) 89700 (13) C2 (21) a200804964 (22) 17.04.2008 (24) 25.02.2010 (46) 25.02.2010, Бюл.№ 4, 2010 р. (72) ХАРЧЕНКО ЮРІЙ АНДРІЙОВИЧ, ФЕДОРЕНКО ПЕТРО ПЕТРОВИЧ (73) ХАРЧЕНКО ЮРІЙ АНДРІЙОВИЧ, ФЕДОРЕНКО ПЕТРО ПЕТРОВИЧ (56) Федоренко П.П., Петренко А.Я. Быстромонтируемые здания из легкмх металлических конструкций. // Нові технології в будівництві, № 2 (12), 2006. - С. 24-28, рис.2. RU 2118430 C1, 1998 RU 2193637 C1, 2002 RU 2020210 C1, 1994 3 89700 поясів ферм 6 з'єднані з нижніми розвантажувальними відтяжками 7, закріпленими до башмаків 8 колон і з верхніми розвантажувальними відтяжками 9, закріпленими до оголовків колон, забезпечуючи розвантаження нижніх розтянутих поясів ферм шляхом передавання на них зусиль стискання від розвантажувальних відтяжок 7 та 9. Горизонтальні зв'язки по нижнім поясам ферм встановлені в прогоні та зовні прогону покриття. Комп’ютерна верстка Д. Шеверун 4 Вантові відтяжки 4, що підтримують ферми, закріплені до верхніх поясів 10, та розвантажувальні відтяжки 7, що закріплені до консолі нижнього поясу ферми, виконують з фаркопфами 11 для можливості регулювання сили натягу в відтяжках і, відповідно, величини прогину ферм покриття. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
