Просторовий блок покриття

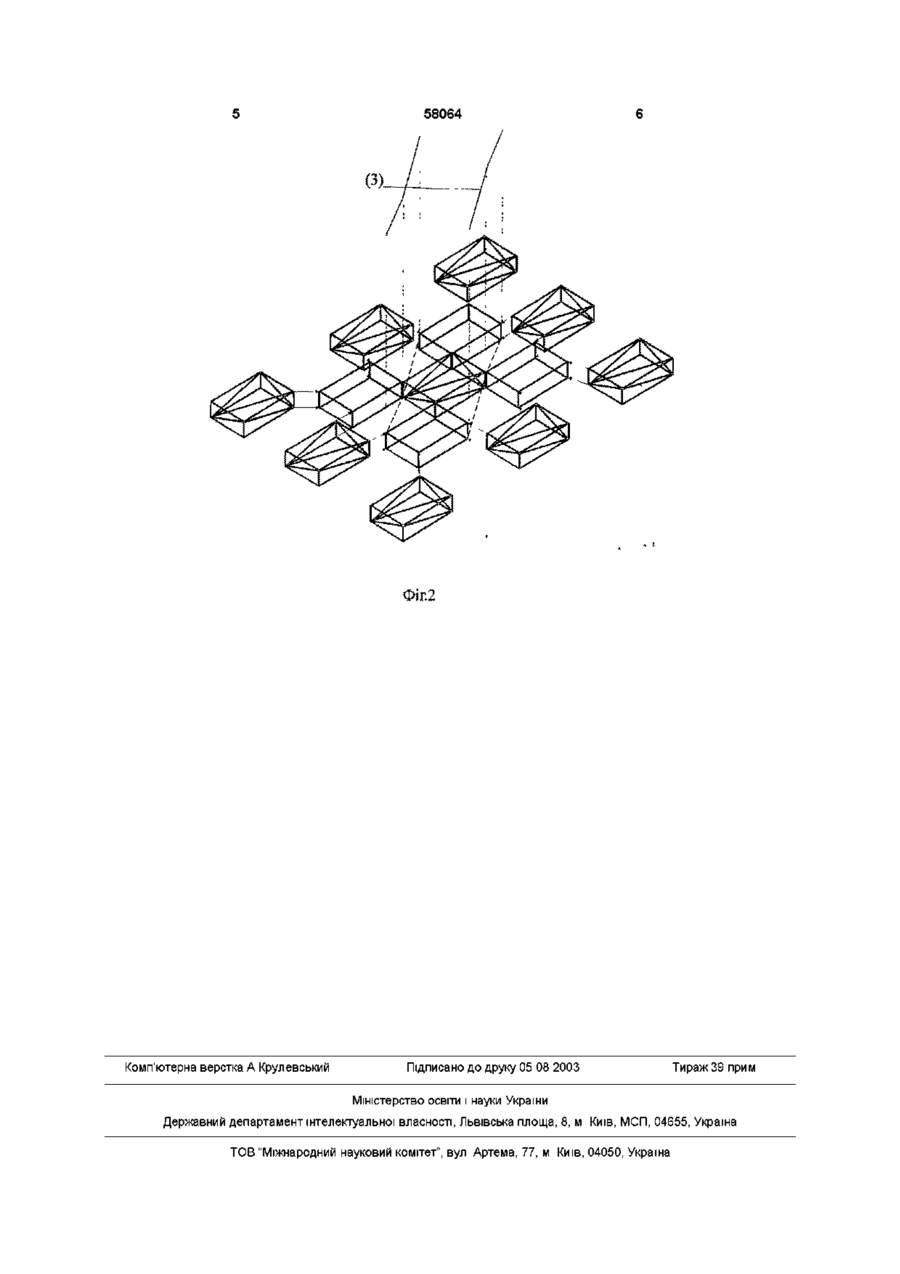

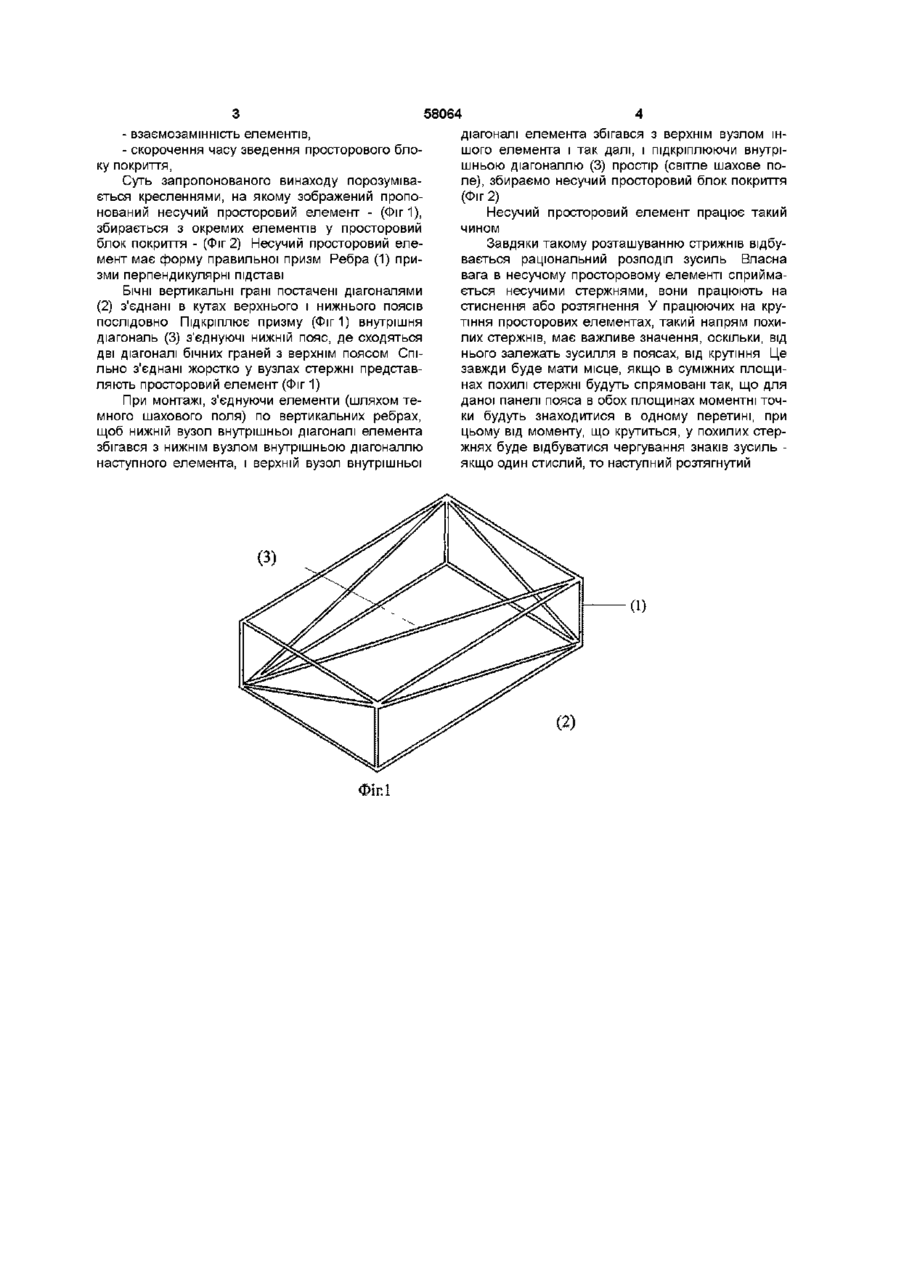

Просторовий блок покриття, що містить металеві кроквяні ферми, об'єднанні зв'язками, виконаними у вигляді додаткового верхнього пояса, розташованого між верхніми поясами кроквяних ферм і з'єднаного за допомогою розкосів просторових ґратів з вузлами їхніх нижніх поясів, і розпірками, що з'єднують вузли розкосів нижніх поясів кроквяних ферм, який відрізняється тим, що несучий просторовий елемент, який являє собою зварну конструкцію, виконаний з металевих стержнів у вигляді правильної призми, ребра якої перпендикулярні основі, а бічні вертикальні грані забезпечені діагоналями, з'єднаними у вузлах верхнього і нижнього поясів послідовно, підкріплює призму внутрішня діагональ, що з'єднує нижній пояс двох діагоналей бічних граней, що сходяться, з верхнім поясом, спільно з'єднані жорстко у вузлах стержні являють собою просторовий елемент, з'єднують елементи по вертикальних ребрах, щоб нижній вузол внутрішньої діагоналі елемента збігався з нижнім вузлом внутрішньої діагоналі наступного елемента, і верхній вузол внутрішньої діагоналі елемента збігався з верхнім вузлом іншого елемента і так далі, простір між елементами підкріплюється внутрішньою діагоналлю Винахід відноситься до області будівництва і може бути використано як несучі конструкції і покриття одноповерхових виробничих будівель і споруджень і інших пролітних будов Відомо просторове стрижневе покриття, що включає настил, довгомірні верхній і нижній пояси - винахід А С 488899 СРСР МПК Е 04 С 3/08, просторовий блок покриття, що містить об'єднані зв'язками металеві кроквяні ферми з верхнім і нижнім поясами з'єднаними з ними у вузлах елементами ґрати з розкосами і стійками - винахід А С 535401 СРСР МПК Е 04 С 3/08 Найбільш близьким аналогом винаходу, заявляється, обраний як прототип - винахід А С 642445 СРСР МПК Е04 С 3/08 Просторовий блок покриття утримуючий металеві кроквяні ферми, об'єднані металевими зв'язками, виконаними у виді додаткового верхнього пояса розташованого між верхніми поясами кроквяних ферм і з'єднаного за допомогою розкосів просторових ґрат з вузлами їхніх нижніх поясів, і розпірками, що з'єднують вузли розкосів нижніх поясів кроквяних ферм ВІДОМІ конструкції збільшують КІЛЬКІСТЬ ребер (кроквяні ферми і додаткові зв'язки), що приводить до обваження блоку і до перевитрати матеріалів В основу винаходу поставлена задача знизити витрату металу, скоротити час на монтаж і, підвищити СТІЙКІСТЬ конструкції Поставлена задача вирішується тим, що несущий просторовий елемент, що представляє собою зварену конструкцію, що виконаний з металевих стержнів у виді правильної призми, ребра якої, перпендикулярні підставі, бічні вертикальні грані постачені діагоналями з'єднані в кутах верхнього і нижнього поясів - послідовно Підкріплює призму внутрішня діагональ з'єднуючі нижній пояс де сходяться дві діагоналі бічних граней з верхнім поясом Спільно з'єднані жорстко у вузлах стержні представляють просторовий елемент При монтажі, з'єднуючи елементи (шляхом темного шахового поля) по вертикальних ребрах, щоб нижній вузол внутрішньої діагоналі елемента збігся з нижнім вузлом внутрішньою діагоналлю наступного елемента і верхній вузол внутрішньої діагоналі елемента збігся з верхнім вузлом іншого елемента, і так далі Такою же внутрішньою діагоналлю, послідовно доповнюється простір (світле шахове поле), збираємо несучий просторовий блок покриття Запропонований просторовий елемент, зібраний у просторовий блок покриття, забезпечує - мінімальну трудомісткість виготовлення, - зниження металоємності, (О о 00 ю 58064 діагоналі елемента збігався з верхнім вузлом ін- взаємозамінність елементів, шого елемента і так далі, і підкріплюючи внутрі- скорочення часу зведення просторового блошньою діагоналлю (3) простір (світле шахове поку покриття, ле), збираємо несучий просторовий блок покриття Суть запропонованого винаходу порозуміва(Фіг 2) ється кресленнями, на якому зображений пропонований несучий просторовий елемент - (Фіг1), Несучий просторовий елемент працює такий збирається з окремих елементів у просторовий чином блок покриття - (Фіг 2) Несучий просторовий елеЗавдяки такому розташуванню стрижнів відбумент має форму правильної призм Ребра (1) привається раціональний розподіл зусиль Власна зми перпендикулярні підставі вага в несучому просторовому елементі сприймається несучими стержнями, вони працюють на БІЧНІ вертикальні грані постачені діагоналями стиснення або розтягнення У працюючих на кру(2) з'єднані в кутах верхнього і нижнього поясів тіння просторових елементах, такий напрям похипослідовно Підкріплює призму (Фіг1) внутрішня лих стержнів, має важливе значення, оскільки, від діагональ (3) з'єднуючі нижній пояс, де сходяться нього залежать зусилля в поясах, від крутіння Це дві діагоналі бічних граней з верхнім поясом Спізавжди буде мати місце, якщо в суміжних площильно з'єднані жорстко у вузлах стержні представнах похилі стержні будуть спрямовані так, що для ляють просторовий елемент (Фіг 1) даної панелі пояса в обох площинах моментні точПри монтажі, з'єднуючи елементи (шляхом теки будуть знаходитися в одному перетині, при много шахового поля) по вертикальних ребрах, цьому від моменту, що крутиться, у похилих стерщоб нижній вузол внутрішньої діагоналі елемента жнях буде відбуватися чергування знаків зусиль збігався з нижнім вузлом внутрішньою діагоналлю якщо один стислий, то наступний розтягнутий наступного елемента, і верхній вузол внутрішньої (3) (2) ФІг.1 58064 Фіг.2 Комп'ютерна верстка А Крулевськии Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
