Спосіб підсилення стін будинку

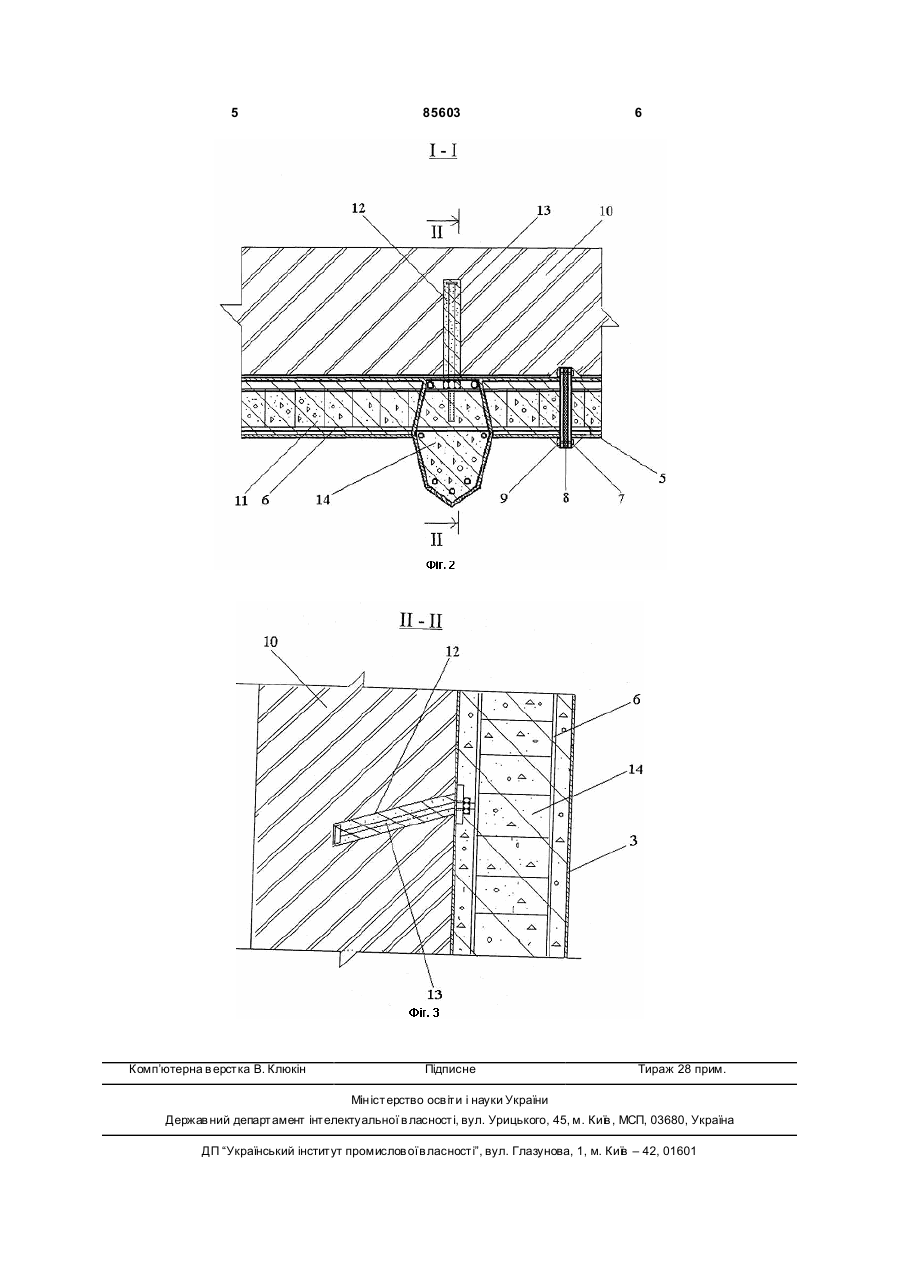

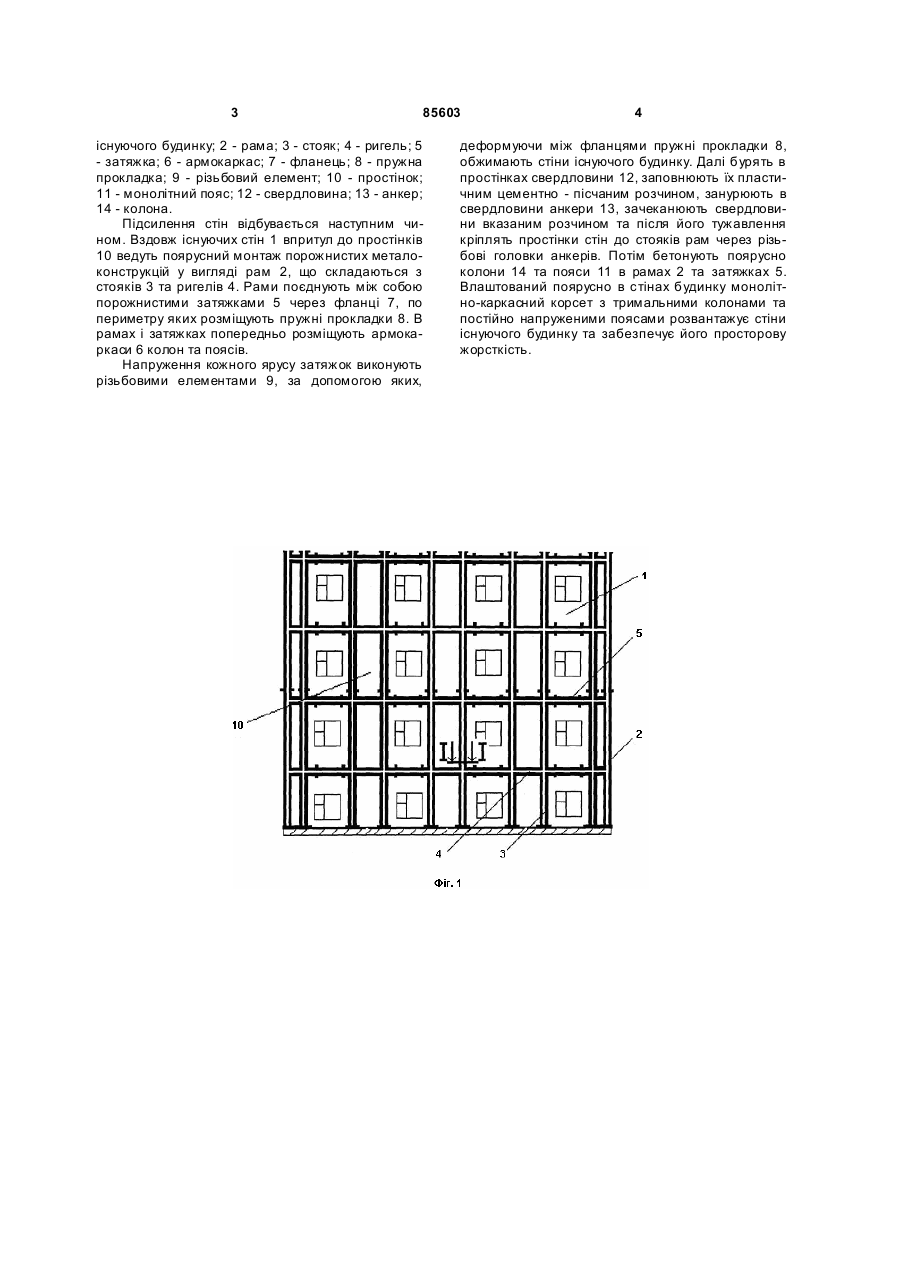

Cпосіб підсилення стін будинку, який включає монтаж вздовж стін стояків та затяжок, які після напруження за допомогою різьбових елементів обтискують стіни, забезпечуючи просторову жорсткість будинку, який відрізняється тим, що підсилення стін ведуть шля хом поярусного монтажу порожнистих металоконструкцій у вигляді рам та затяжок, в яких попередньо розміщують армокаркаси, між з'єднувальними фланцями затяжок розміщують пружні прокладки, після напруження затяжок простінки стін кріплять анкерами до стояків рам, потім поярусно бетонують колони та пояси в рамах та затяжках. (19) (21) a200701673 (22) 19.02.2007 (24) 10.02.2009 (46) 10.02.2009, Бюл.№ 3, 2009 р. (72) ФЕДОРЕНКО ПЕТРО ПЕТРОВИЧ, U A (73) ФЕДОРЕНКО ПЕТРО ПЕТРОВИЧ, U A (56) UA 17566, 1997 SU 1819959, 1993 UA 67242, 2004 UA 41049, 2001 SU 985220, 1982 RU 2081274, 1997 Гильман Я.Д., Гильман Е.Д. Усиление и восстановление зданий на лессовых просадочных грунта х. - М.: С тройиздат, 1989. - С. 86 - 87. 3 85603 існуючого будинку; 2 - рама; 3 - стояк; 4 - ригель; 5 - затяжка; 6 - армокаркас; 7 - фланець; 8 - пружна прокладка; 9 - різьбовий елемент; 10 - простінок; 11 - монолітний пояс; 12 - свердловина; 13 - анкер; 14 - колона. Підсилення стін відбувається наступним чином. Вздовж існуючих стін 1 впритул до простінків 10 ведуть поярусний монтаж порожнистих металоконструкцій у вигляді рам 2, що складаються з стояків 3 та ригелів 4. Рами поєднують між собою порожнистими затяжками 5 через фланці 7, по периметру яких розміщують пружні прокладки 8. В рамах і затяжках попередньо розміщують армокаркаси 6 колон та поясів. Напруження кожного ярусу затяжок виконують різьбовими елементами 9, за допомогою яких, 4 деформуючи між фланцями пружні прокладки 8, обжимають стіни існуючого будинку. Далі бурять в простінках свердловини 12, заповнюють їх пластичним цементно - пісчаним розчином, занурюють в свердловини анкери 13, зачеканюють свердловини вказаним розчином та після його тужавлення кріплять простінки стін до стояків рам через різьбові головки анкерів. Потім бетонують поярусно колони 14 та пояси 11 в рамах 2 та затяжках 5. Влаштований поярусно в стінах будинку монолітно-каркасний корсет з тримальними колонами та постійно напруженими поясами розвантажує стіни існуючого будинку та забезпечує його просторову жорсткість. 5 Комп’ютерна в ерстка В. Клюкін 85603 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
