Фотополімеризаційноздатний адгезив для забезпечення адгезії фольги до друкарських відбитків

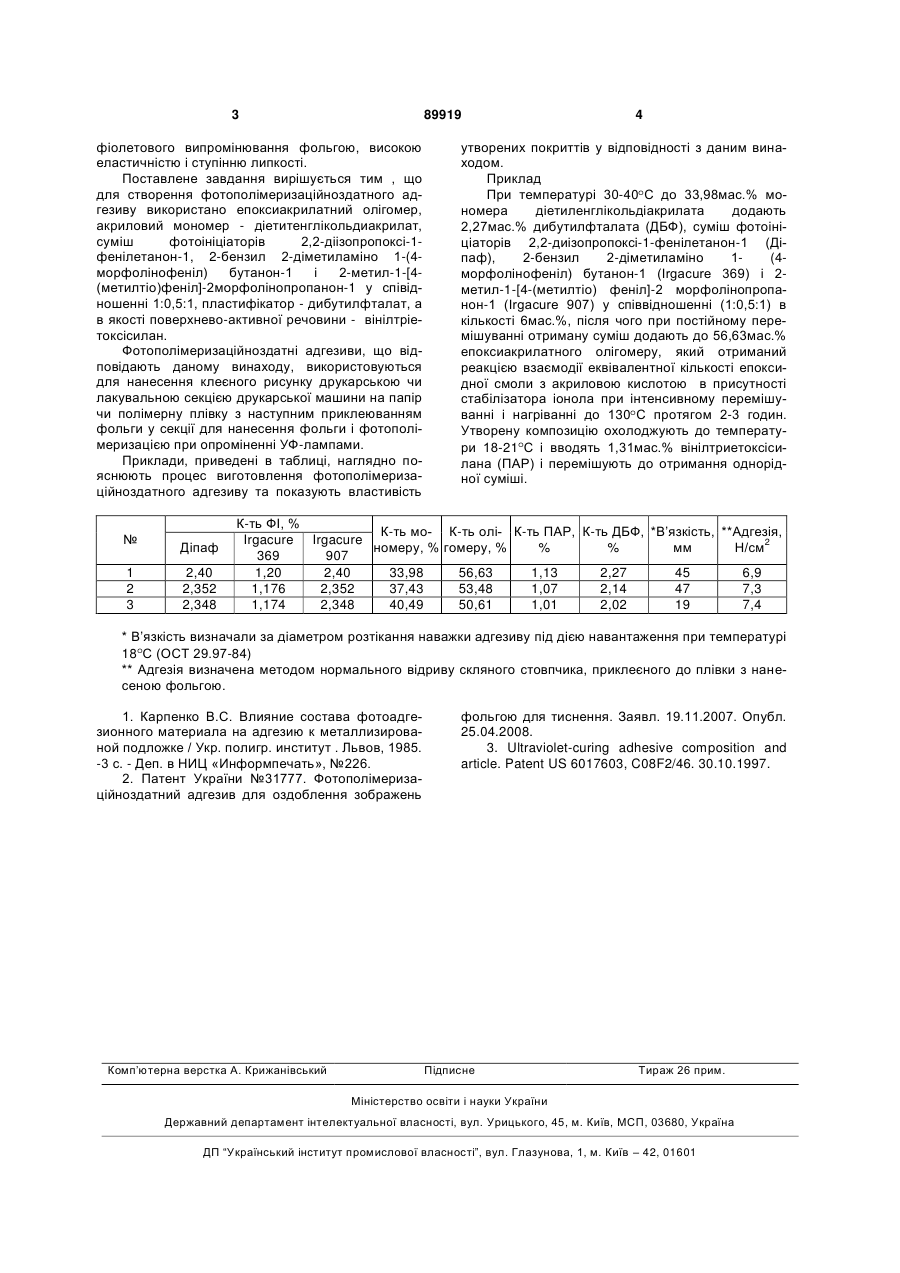

Фотополімеризаційноздатний адгезив для забезпечення адгезії фольги до друкарських відбитків, який містить епоксіакриловий олігомер, мономер з класу акрилатів і фотоініціатор 2-метил C2 2 (19) 1 3 89919 фіолетового випромінювання фольгою, високою еластичністю і ступінню липкості. Поставлене завдання вирішується тим , що для створення фотополімеризаційноздатного адгезиву використано епоксиакрилатний олігомер, акриловий мономер - діетитенглікольдиакрилат, суміш фотоініціаторів 2,2-діізопропоксі-1фенілетанон-1, 2-бензил 2-діметиламіно 1-(4морфолінофеніл) бутанон-1 і 2-метил-1-[4(метилтіо)феніл]-2морфолінопропанон-1 у співідношенні 1:0,5:1, пластифікатор - дибутилфталат, а в якості поверхнево-активної речовини - вінілтріетоксісилан. Фотополімеризаційноздатні адгезиви, що відповідають даному винаходу, використовуються для нанесення клеєного рисунку друкарською чи лакувальною секцією друкарської машини на папір чи полімерну плівку з наступним приклеюванням фольги у секції для нанесення фольги і фотополімеризацією при опроміненні УФ-лампами. Приклади, приведені в таблиці, наглядно пояснюють процес виготовлення фотополімеризаційноздатного адгезиву та показують властивість № 1 2 3 Діпаф 2,40 2,352 2,348 4 утворених покриттів у відповідності з даним винаходом. Приклад При температурі 30-40 С до 33,98мас.% мономера діетиленглікольдіакрилата додають 2,27мас.% дибутилфталата (ДБФ), суміш фотоініціаторів 2,2-диізопропоксі-1-фенілетанон-1 (Діпаф), 2-бензил 2-діметиламіно 1(4морфолінофеніл) бутанон-1 (Irgacure 369) і 2метил-1-[4-(метилтіо) феніл]-2 морфолінопропанон-1 (Irgacure 907) у співвідношенні (1:0,5:1) в кількості 6мас.%, після чого при постійному перемішуванні отриману суміш додають до 56,63мас.% епоксиакрилатного олігомеру, який отриманий реакцією взаємодії еквівалентної кількості епоксидної смоли з акриловою кислотою в присутності стабілізатора іонола при інтенсивному перемішуванні і нагріванні до 130 С протягом 2-3 годин. Утворену композицію охолоджують до температури 18-21 С і вводять 1,31мас.% вінілтриетоксісилана (ПАР) і перемішують до отримання однорідної суміші. К-ть ФІ, % К-ть мо- К-ть олі- К-ть ПАР, К-ть ДБФ, *В’язкість, **Адгезія, Irgacure Irgacure номеру, % гомеру, % % % мм Н/см2 369 907 1,20 2,40 33,98 56,63 1,13 2,27 45 6,9 1,176 2,352 37,43 53,48 1,07 2,14 47 7,3 1,174 2,348 40,49 50,61 1,01 2,02 19 7,4 * В’язкість визначали за діаметром розтікання наважки адгезиву під дією навантаження при температурі 18 С (ОСТ 29.97-84) ** Адгезія визначена методом нормального відриву скляного стовпчика, приклеєного до плівки з нанесеною фольгою. 1. Карпенко B.C. Влияние состава фотоадгезионного материала на адгезию к металлизированой подложке / Укр. полигр. институт . Львов, 1985. -3 с. - Деп. в НИЦ «Информпечать», №226. 2. Патент України №31777. Фотополімеризаційноздатний адгезив для оздоблення зображень Комп’ютерна верстка А. Крижанівський фольгою для тиснення. Заявл. 19.11.2007. Опубл. 25.04.2008. 3. Ultraviolet-curing adhesive composition and article. Patent US 6017603, C08F2/46. 30.10.1997. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
