Проточний водонагрівач

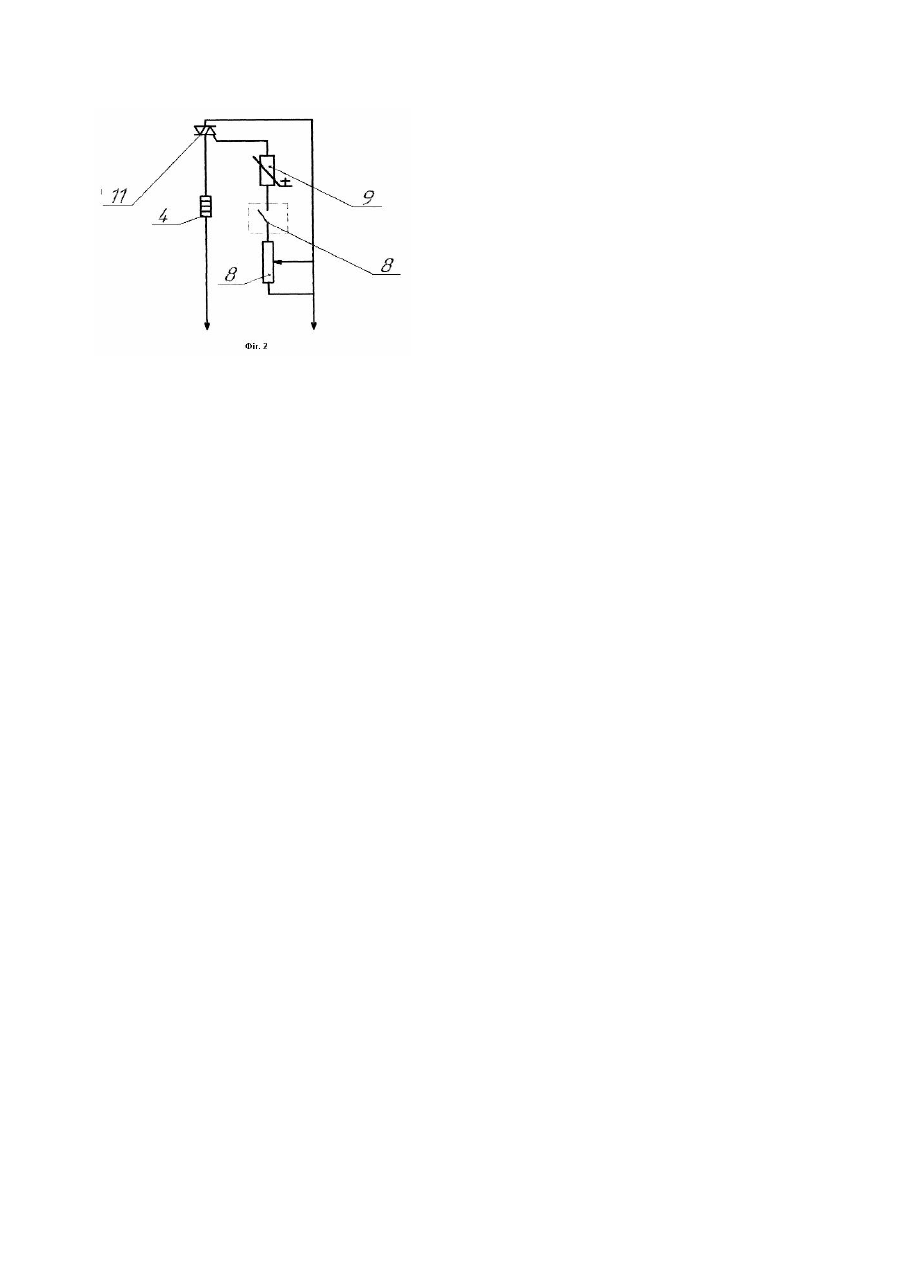

Корисна модель відноситься до теплотехніки, а саме до проточних нагрівачів води, які використовуються в побутовій і житлово-комунальній сфері. Відомий проточний водонагрівач [патент України №45053], який складається із теплообмінника з нагрівальним елементом, блоку керування нагрівальним елементом, водяного вхідного і ви хідного патрубка з вікнами. Недоліком даного нагрівача є ручне включення блоку керування нагрівальним елементом, що приводить до ускладнення роботи всього проточного нагрівача. В основу корисної моделі покладена задача, створити такий проточний водонагрівач, у якому за рахунок конструктивних особливостей можливо було б здійснювати автоматичного керування роботи нагрівальним елементом. Дана задача досягається тим, що в проточному водонагрівачі, який складається з теплообмінника з нагрівальним елементом, блоку керування нагрівальним елементом, водяного вхідного і ви хідного патрубка з вікнами, причому блок керування нагрівальним елементом містить магнітний поршень керування включення нагрівального елемента, розташованого у вхідному патрубку. На відмінність від прототипу, у якому включення керування нагрівального елемента відбувається в ручну, що приводить до ускладнення роботи проточного нагрівача, у запропонованій корисній моделі наявність магнітного поршня дозволяє автоматично керувати процесом включенням та виключенням нагрівальним елементом, що спрощує роботу проточного нагрівача. На Фіг.1 зображений загальний вид проточного нагрівача, на Фіг.2 - електрична схема проточного нагрівача. Проточний нагрівач складається з водяного вхідного 1 і вихідного патрубка 2, з вікнами 3, нагрівального елемента (ТЕН) 4, які розташовані в теплообміннику 5. У вхідному патрубку 1 розташований магнітний поршень 6. Вхідний 1 і вихідний патрубок 2 поділені перегородкою 7. Електрична схема проточного нагрівача складається з геркона 8, термистра 9, резистора 10 і семистора 11. Проточний нагрівач працює таким чином. При виключеному крані споживача, магнітний поршень 4 знаходиться в нижній точці (НТ). При включенні крана споживача, вода надходить у вхідний патрубок 1 і магнітний поршень 6, під дією напору води, піднімається у верхню точку (ВТ) включаючи геркон 8, який включає електричний ланцюг керування нагрівального ТЕНа 4. Вода, через вікна в патрубку 1, надходить у теплообмінник 5, нагрівається до заданої температури і через вікна вихідного патрубка 2 надходить до споживача. При вимиканні крана споживача магнітний поршень 6 опускається в нижню точку, розмикаючи геркон 8, який виключає електричний ланцюг керування нагрівального ТЕНа 4. Температура нагрівання води в теплообміннику 5 регулюється резистром 10 і термистром 9. Використання запропонованого проточного водонагрівача дозволить спростити включення і вимикання водонагрівача за рахунок, сполучення процесу включення води і нагрівального елемента, а також дозволить установку водонагрівача в будь-якому доступному місці водяної системи, тому що немає необхідності установки «під рукою» вмикача нагрівального елемента. Автоматичне включення і вимикання запропонованого водонагрівача дозволяє уникнути витрат електроенергії у випадку випадкового не вимикання нагрівального елемента, і підвищити безпеку використання побутового приладу.
