Травильний розчин для алюмінію і його сплавів

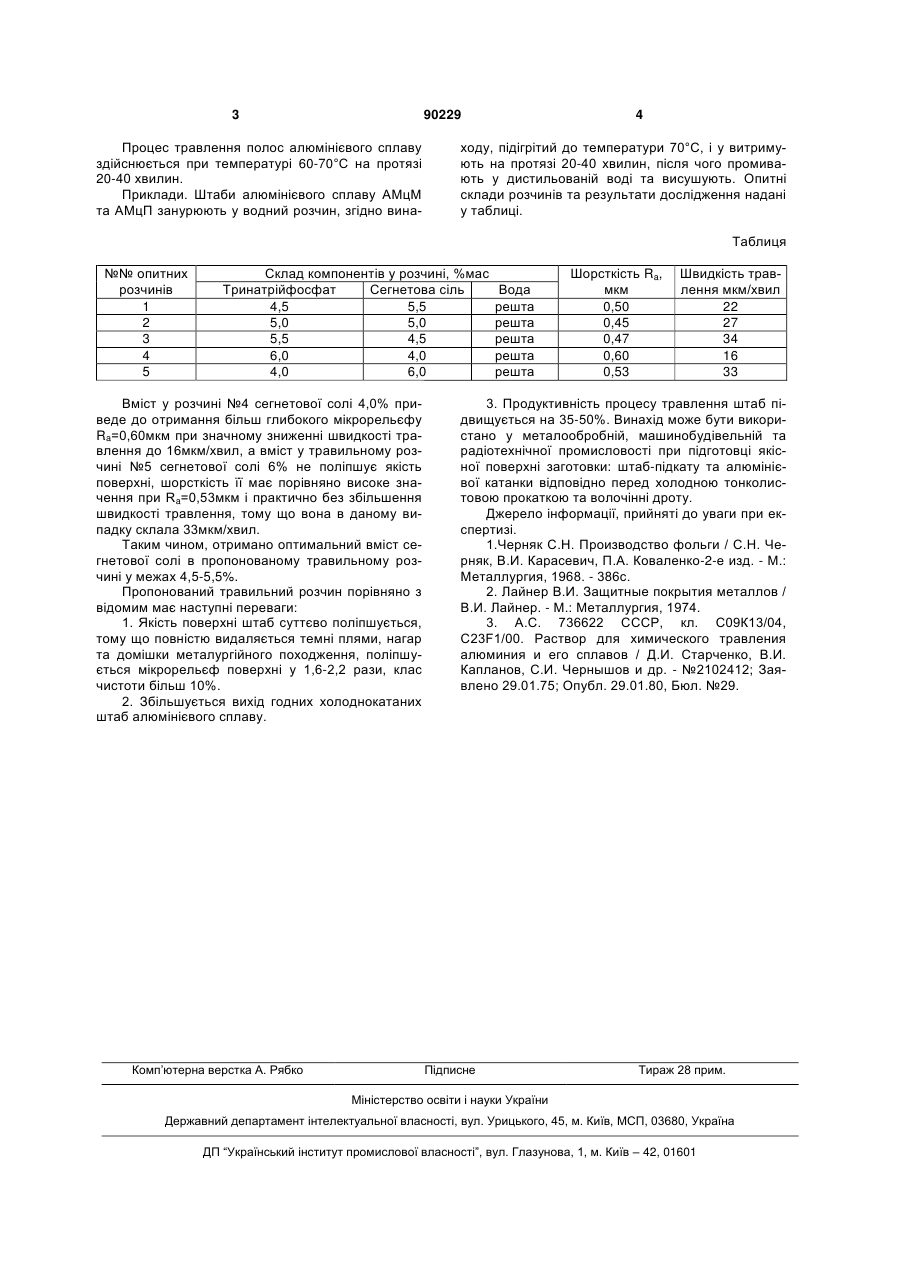

Травильний розчин для алюмінію та його сплавів, що містить тринатрійфосфат та воду, який відрізняється тим, що додатково містить сегнетову сіль при наступному співвідношенні компонентів, мас. %: тринатрійфосфат 4,5-5,5 сегнетова сіль 4,5-5,5 вода решта. (19) (21) a200904369 (22) 05.05.2009 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) КАПЛАНОВ ВАСИЛЬ ІЛЛІЧ, РАДУШЕВА ЛЮДМИЛА МИКОЛАЇВНА, КАПЛАНОВА ОЛЕНА ВАСИЛІВНА, ЛЕПОРСЬКА НАТАЛЯ ВАСИЛІВНА (73) ПРИАЗОВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ (56) UA 46846 C2 17.06.2002 UA 74473 С2 15.12.2005 3 90229 Процес травлення полос алюмінієвого сплаву здійснюється при температурі 60-70°С на протязі 20-40 хвилин. Приклади. Штаби алюмінієвого сплаву АМцМ та АМцП занурюють у водний розчин, згідно вина 4 ходу, підігрітий до температури 70°С, і у витримують на протязі 20-40 хвилин, після чого промивають у дистильованій воді та висушують. Опитні склади розчинів та результати дослідження надані у таблиці. Таблиця №№ опитних розчинів 1 2 3 4 5 Склад компонентів у розчині, %мас Тринатрійфосфат Сегнетова сіль 4,5 5,5 5,0 5,0 5,5 4,5 6,0 4,0 4,0 6,0 Вміст у розчині №4 сегнетової солі 4,0% приведе до отримання більш глибокого мікрорельєфу Ra=0,60мкм при значному зниженні швидкості травлення до 16мкм/хвил, а вміст у травильному розчині №5 сегнетової солі 6% не поліпшує якість поверхні, шорсткість її має порівняно високе значення при Ra=0,53мкм і практично без збільшення швидкості травлення, тому що вона в даному випадку склала 33мкм/хвил. Таким чином, отримано оптимальний вміст сегнетової солі в пропонованому травильному розчині у межах 4,5-5,5%. Пропонований травильний розчин порівняно з відомим має наступні переваги: 1. Якість поверхні штаб суттєво поліпшується, тому що повністю видаляється темні плями, нагар та домішки металургійного походження, поліпшується мікрорельєф поверхні у 1,6-2,2 рази, клас чистоти більш 10%. 2. Збільшується вихід годних холоднокатаних штаб алюмінієвого сплаву. Комп’ютерна верстка А. Рябко Вода решта решта решта решта решта Шорсткість Ra, мкм 0,50 0,45 0,47 0,60 0,53 Швидкість травлення мкм/хвил 22 27 34 16 33 3. Продуктивність процесу травлення штаб підвищується на 35-50%. Винахід може бути використано у металообробній, машинобудівельній та радіотехнічної промисловості при підготовці якісної поверхні заготовки: штаб-підкату та алюмінієвої катанки відповідно перед холодною тонколистовою прокаткою та волочінні дроту. Джерело інформації, прийняті до уваги при експертизі. 1.Черняк С.Н. Производство фольги / С.Н. Черняк, В.И. Карасевич, П.А. Коваленко-2-е изд. - М.: Металлургия, 1968. - 386с. 2. Лайнер В.И. Защитные покрытия металлов / В.И. Лайнер. - М.: Металлургия, 1974. 3. А.С. 736622 СССР, кл. С09К13/04, С23F1/00. Раствор для химического травления алюминия и его сплавов / Д.И. Старченко, В.И. Капланов, С.И. Чернышов и др. - №2102412; Заявлено 29.01.75; Опубл. 29.01.80, Бюл. №29. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
